8.11.10 Inkrementalgeber

Rückführsysteme, die keine absoluten Informationen für die Kommutierung liefern, können
entweder mit der Wake & Shake-Kommutierung arbeiten (siehe AKD Benutzerhandbuch)
oder als komplettes Rückführsystem verwendet werden, wenn sie mit einem zusätzlichen
Hall-Encoder kombiniert werden. Alle Signale werden mit einem vormontierten Comcoder-
Anschlusskabel angeschlossen. Wenn Kabellängen von mehr als 25 m geplant sind, wenden
Sie sich an den Kundendienst.

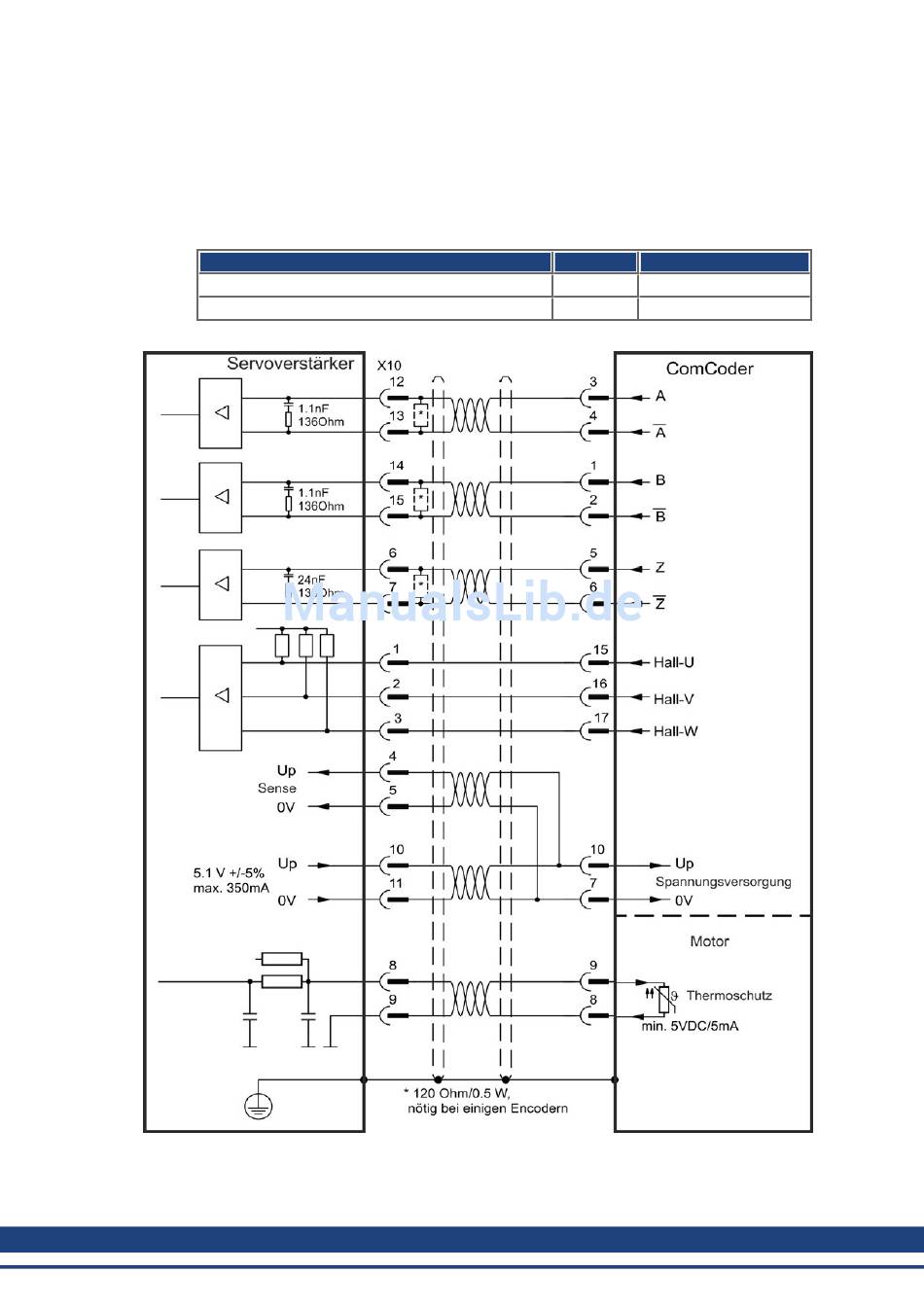

Die auf der Encoderseite dargestellte Pin-Zuordnung bezieht sich auf Kollmorgen™ Motoren.
114 Kollmorgen™ | Mai 2013
Typ
Inkrementalgeber & Hall-Schalter (Comcoder)
Inkrementalgeber (Wake & Shake)
FBTYPE Frequenzgrenze
10 2,5 MHz
11 2,5 MHz
