AKD Betriebsanleitung | 8 Elektrische Installation

8.11.2 Resolver

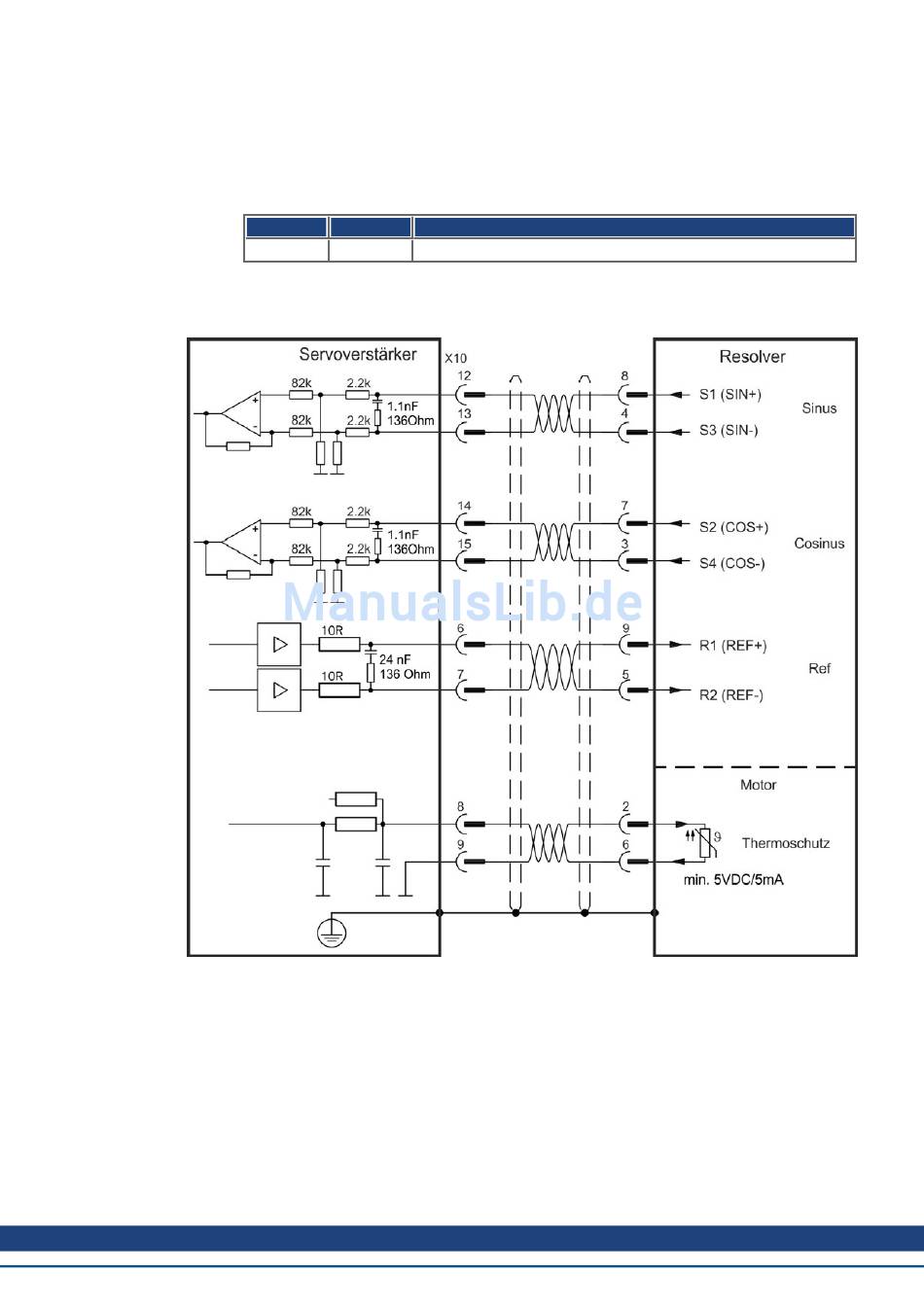

Das folgende Diagramm zeigt den Anschluss eines Resolvers (2- bis 36-polig) als
Rückführsystem. Die Temperaturüberwachung im Motor ist über das Resolverkabel
angeschlossen und wird im Verstärker ausgewertet.
Wenn Kabellängen von mehr als 100 m geplant sind, wenden Sie sich an den Kundendienst.
Typ FBTYPE Beschreibung
Resolver 40 Genauigkeit: 14 Bit (0,022°), Auflösung: 16 Bit (0,006°)
Die auf der Resolverseite dargestellte Pin-Zuordnung bezieht sich auf
Kollmorgen™Motoren.
Kollmorgen™ | Mai 2013 105
