2.3.3.8 Messen einer schrägen Kante (Mess Type 16)
Messen einer schrägen Kante ($AC_MEAS_TYPE = 16)
Mit dieser Messung wird der Werkstücklagewinkel bestimmt und in den Frame eingetragen.
Es kann ein Sollwinkel im Bereich +/- 90 Grad vorgegeben werden, der als resultierende
Verdrehung des Werkstückes nach Aktivierung des Ergebnisframe zum aktiven WKS
interpretiert werden kann.

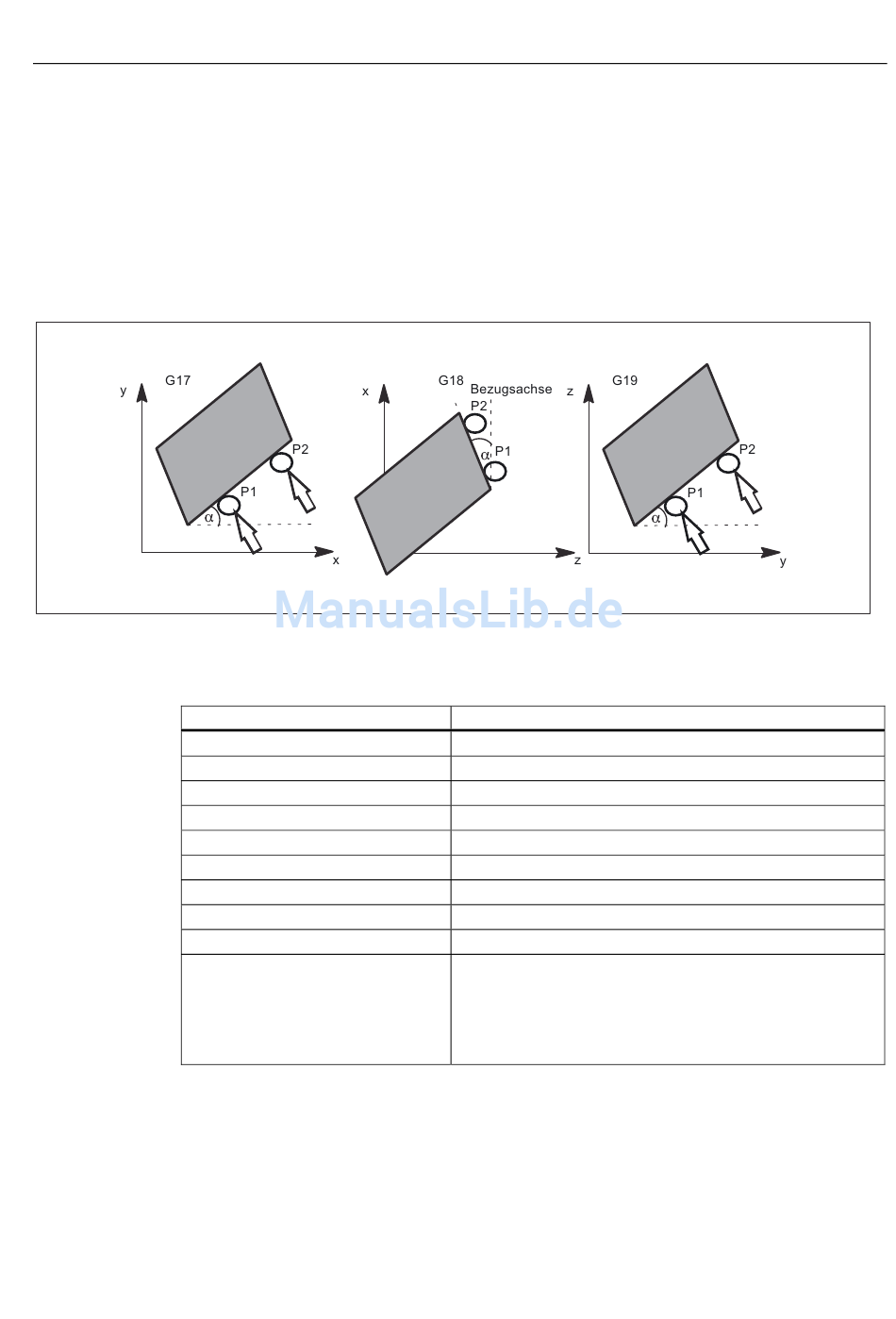

Bild 2-16 Schräge Kante in der Ebene G17, G18 und G19
Für den Messtyp 16 werden die Werte folgender Variablen ausgewertet
Eingangs-Variable
$AC_MEAS_VALID
$AA_MEAS_POINT1[Achse]
$AA_MEAS_POINT2[Achse]
$AA_MEAS_SETANGLE
$AC_MEAS_ACT_PLANE
$AC_MEAS_FINE_TRANS
$AC_MEAS_FRAME_SELECT
$AC_MEAS_T_NUMBER
$AC_MEAS_D_NUMBER
$AC_MEAS_INPUT[0]
Erweiterungsfunktionen: Messen (M5)
Funktionshandbuch, 11/2006, 6FC5397-1BP10-2AA0
2.3 Setzen von Nullpunkten, Werkstückvermessung und Werkzeugvermessung
Bedeutung
Gültigkeitsbits für die Eingangsvariablen
Messpunkt 1
Messpunkt 2
Soll-Winkel *
ohne Angabe wird mit aktiver Ebene gerechnet *
0: Grobverschiebung, 1: Feinverschiebung *
ohne Angabe wird additiver Frame berechnet *
ohne Angabe wird mit aktivem T gerechnet (T0) *
ohne Angabe wird mit aktivem D gerechnet (D0) *
ohne Angabe ist die Bezugskoordinate, auf welche das
Werkstück ausgerichtet werden soll immer die Abszisse der
ausgewählten Ebene. *
=0: Bezugskoordinate ist die Abszisse
=1: Bezugskoordinate ist die Ordinate
Ausführliche Beschreibung
