5.3 Montage auf einer S7-300-Profilschiene
5.3
Montage auf einer S7-300-Profilschiene
Vorgehensweise
Führen Sie folgende Schritte durch, um das Gerät auf einer S7-300-Profilschiene zu
montieren:

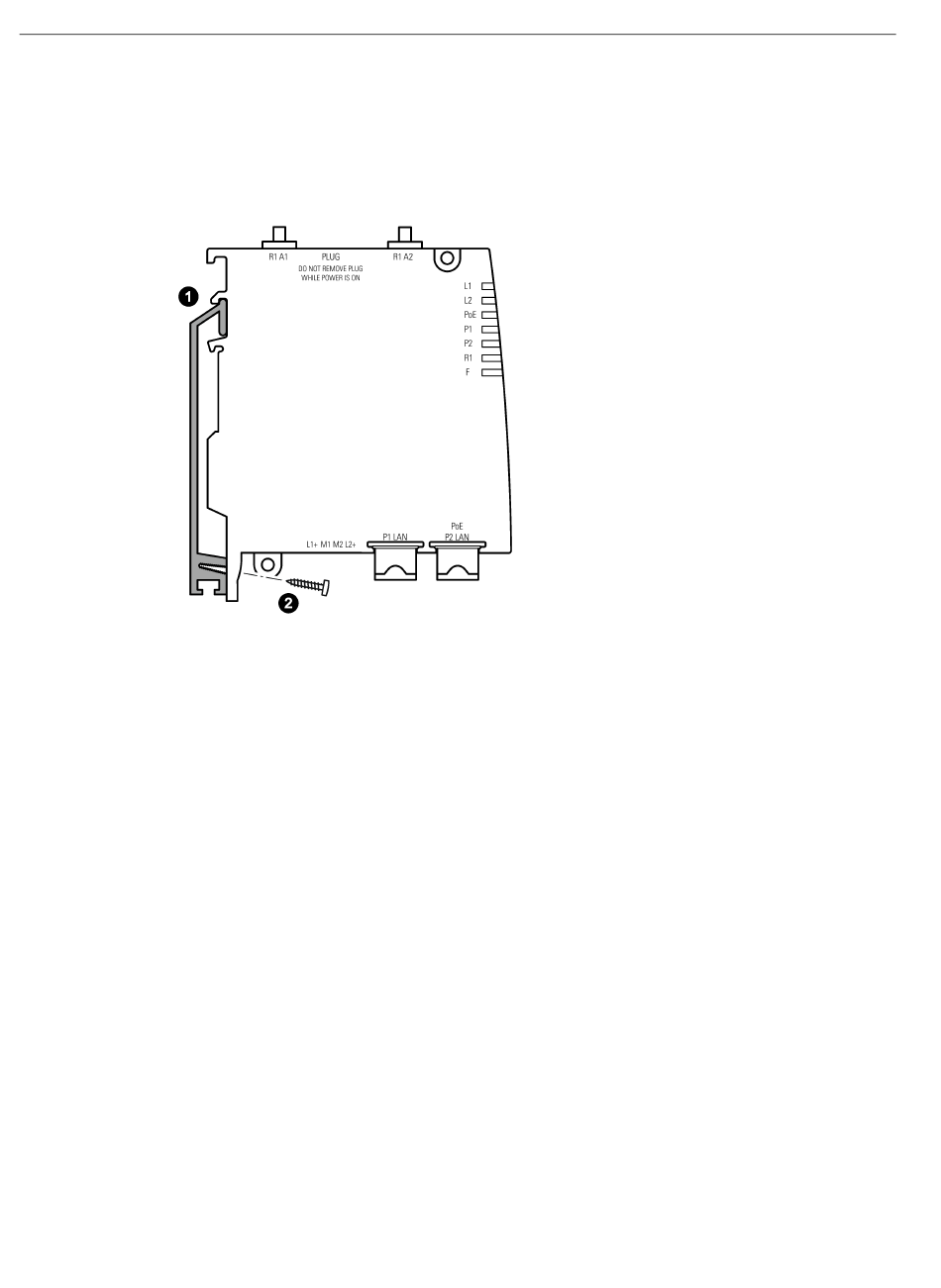

1. Setzen Sie das Gerät wie im Bild dargestellt auf die Oberkante der S7-300-
Profilschiene.
2. Verschrauben Sie das Gehäuse mit der S7-300-Profilschiene.
Die dafür notwendige Schraube gehört zum Lieferumfang des Geräts.
3. Montieren Sie die Anschlussleitungen und die Antenne, siehe Kapitel "Anschließen
(Seite 49)".
44
SCALANCE W774-1 / W734-1
Betriebsanleitung, 03/2022, C79000-G8900-C325-15
