4.5
Montage auf einer Profilschiene S7-300
Voraussetzung
Die SIM-Karte ist eingesetzt. Weitere Informationen hinzu finden Sie im Kapitel "SIM-Karte
(Seite 63)".

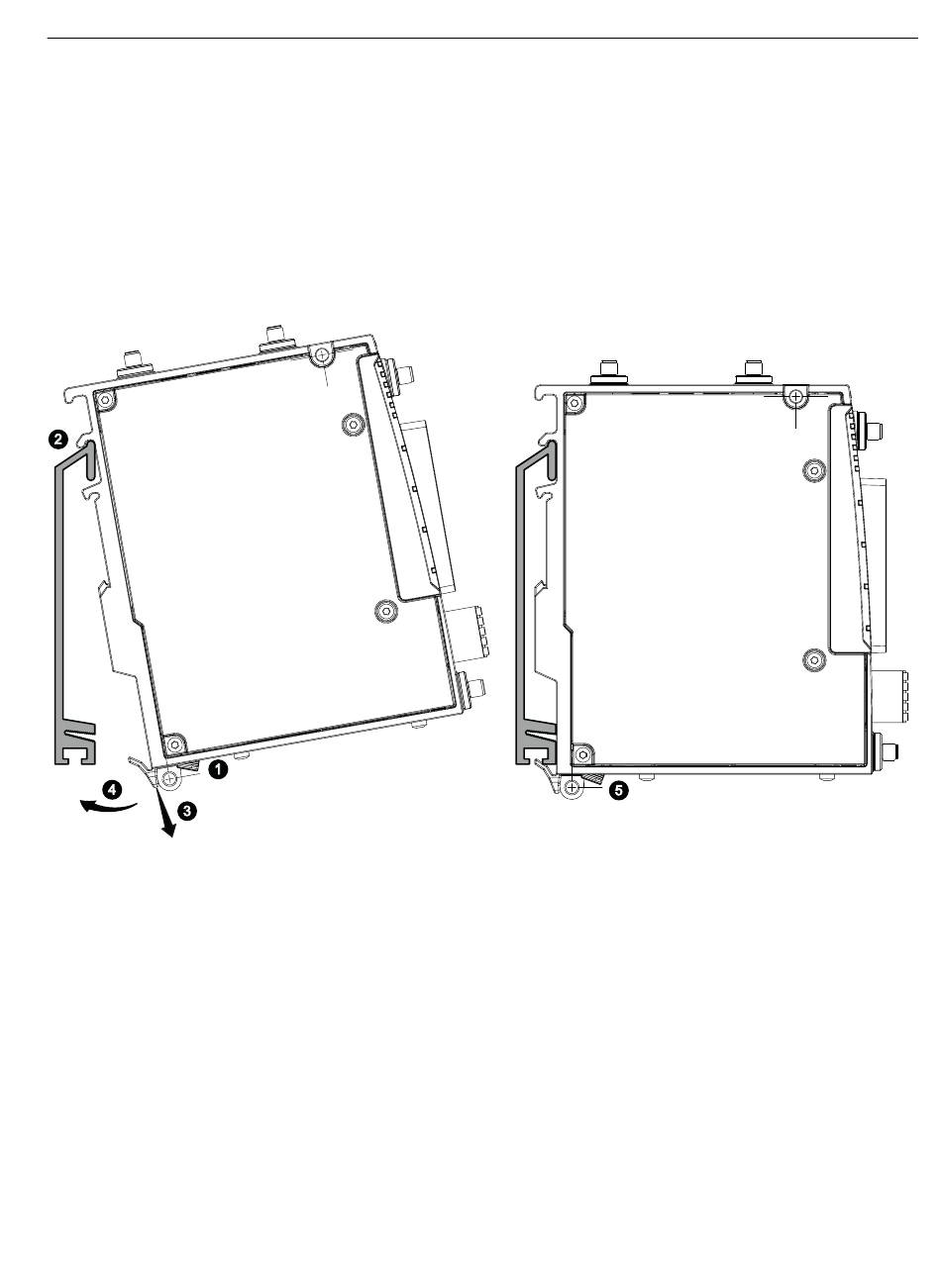

Montieren
Führen Sie folgende Schritte durch, um das Gerät auf einer S7-300-Profilschiene zu
montieren:
1. Lösen Sie die Rändelschraube mit der Hand oder einem Schraubendreher.
2. Setzen Sie die erste Gehäuseführung des Geräts auf die Oberkante der Profilschiene.
3. Ziehen Sie mit einem Schraubendreher den Befestigungsriegel bis zum Anschlag nach unten.
4. Schwenken Sie das Gerät bei gezogenem Befestigungsriegel zur Profilschiene und drücken
Sie es gegen die Profilschiene, bis der gefederte Befestigungsriegel dort einrastet.
5. Drehen Sie die Rändelschraube zu, um das Gerät zusätzlich zu fixieren (Drehmoment 0,5
Nm).
6. Schließen Sie das Gerät an, siehe Kapitel "Anschließen (Seite 49)".
SCALANCE MUM853-1
Betriebsanleitung, 10/2022, C79000-G8900-C650-03
Montage und Demontage
4.5 Montage auf einer Profilschiene S7-300
45
