BETRIEB
4 Betrieb
4.1 Installation
4.1.1 Mechanische Installation
Die KEB C6 Remote I/O sind für die Montage auf Tragschienen (nach DIN EN 50022,
35 x 7,5 mm) bestimmt.
4.1.1.1 Aufrasten eines einzelnen Moduls
•

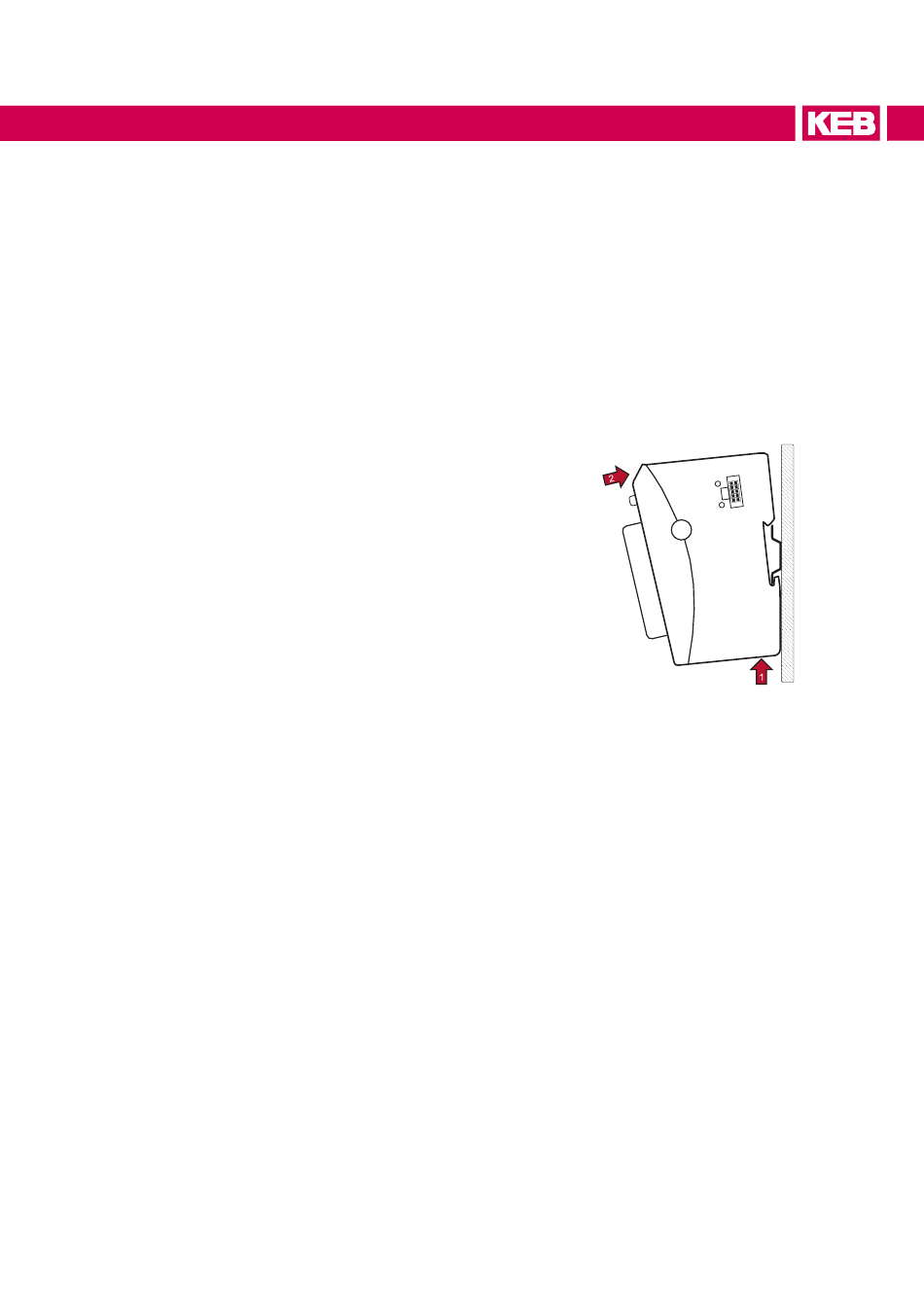

Führen Sie das Modul gemäß Abbildung so von un-
ten gegen die Tragschiene, dass sich die Metallfeder
zwischen Tragschiene und Montagefläche eindrückt.
•
Drücken Sie das Modul oben gegen die Montage-
wand bis es einrastet.
4.1.1.2 Verbinden zweier Module
•
Nachdem Sie das erste Modul auf die Tragschiene aufgerastet haben, rasten Sie das zweite
Modul rechts in etwa 1cm Abstand vom ersten Modul auf die Tragschiene.
•
Schieben Sie das zweite Modul auf der Tragschiene an das erste Modul heran bis der Entrie-
gelungshebel einrastet.
4.1.1.3 Trennen zweier Module
•
Drücken Sie den Entriegelungshebel von dem Modul, dass von dem links davon befindlichen
Modul zu trennen ist.
•
Schieben Sie das zu entfernende Modul auf etwa 1 cm Abstand.
31
