BETRIEB
4.1.1.4 Abnehmen eines einzelnen Moduls
•
Drücken Sie das Modul gegen die Metallfeder,
die sich auf der Unterseite der Aufnahme befin-
det, nach oben.
•

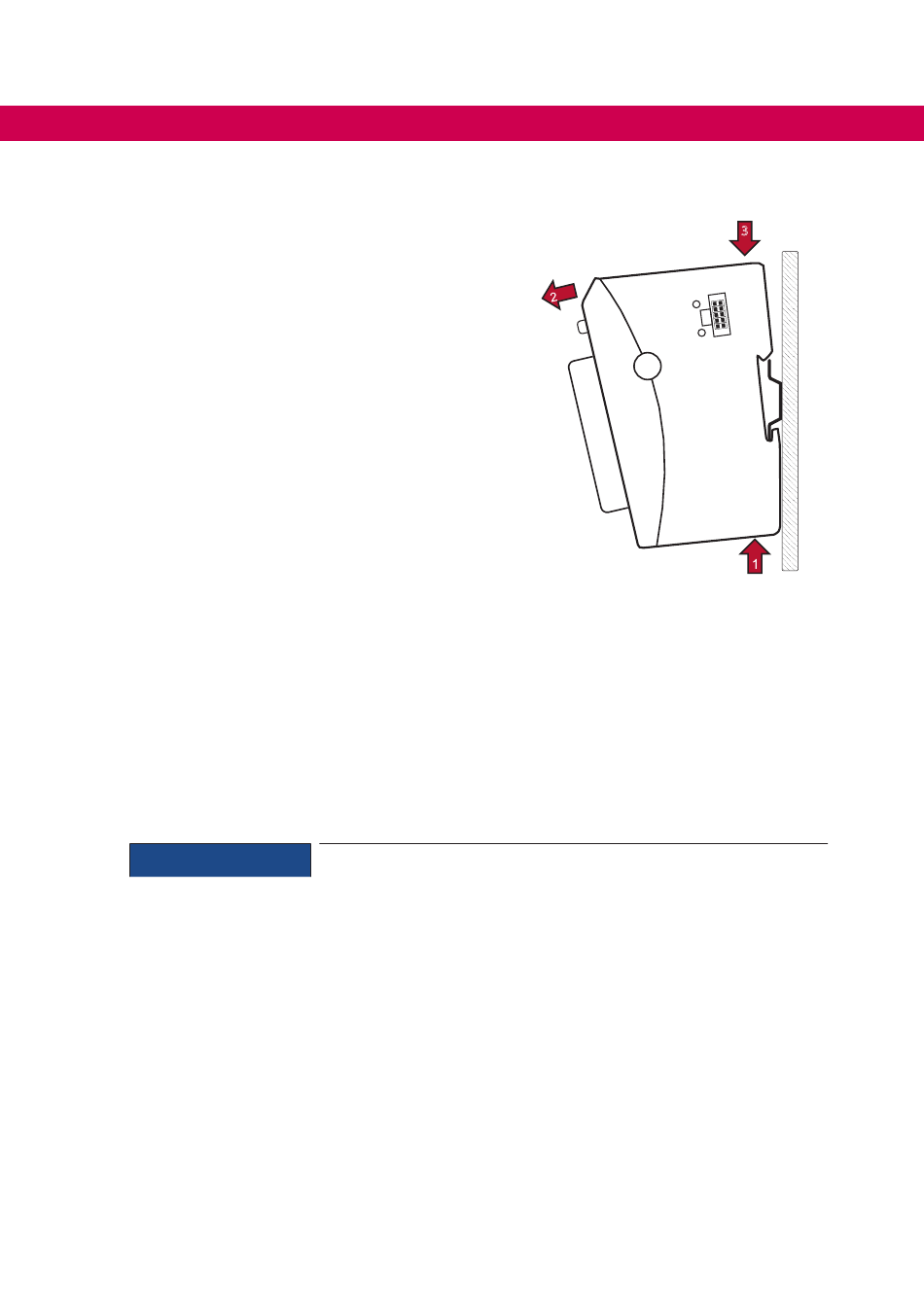

Schwenken Sie das Modul gemäß Abbildung
von der Tragschiene weg nach vorn.
•
Ziehen Sie das Modul nach unten aus der Trag-
schiene.
4.1.2 Elektrische Installation
Funktionserde
Eine Funktionserde dient zur großflächigen Ableitung von HF-Störungen. Dadurch wird
die Störaussendung verringert und die Störfestigkeit erhöht. Bei den C6 Remote I/O-
Modulen geschieht dies über einen metallischen Fuß, der bei der Montage auf der Hut-
schiene einrastet.
ACHTUNG
Auf großflächige, gut leitende Verbindungen zwischen
•
•
•
Im Sonderfall kann die Erdung auch direkt an der Modulfront angeschraubt werden
(siehe nächste Seite).
32
Undefinierte Zustände durch HF-Störungen.
Modulfuß und Hutschiene,
Hutschiene und Montageplatte,
Montageplatte und Erdung achten.
