BETRIEB

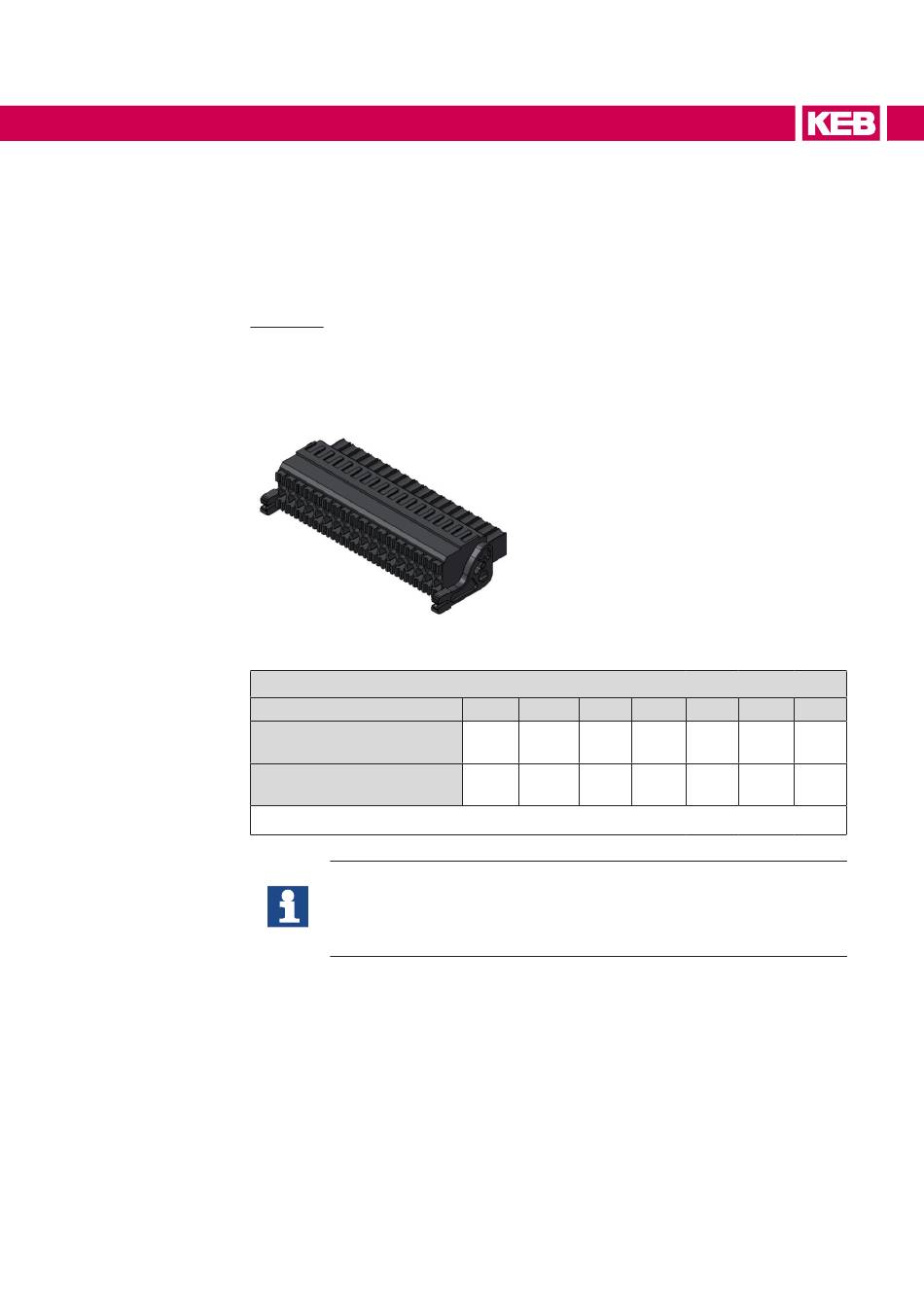

Anschluss an der Buchsenleiste
Der PUSH IN- Federanschluss ermöglicht den schnellen und werkzeuglosen Leiteran-
schluss durch Direktstecktechnik. Der abisolierte massive Leiter bzw. feindrähtige Leiter
mit aufgecrimpter Aderendhülse wird bis zum Anschlag in die Klemmstelle gesteckt.
zweireihig:
Adern:
Nennstrom:
Anschließbare Leiter mit Aderendhülsen:
Leiterquerschnitt [mm
Art der Aderendhülse
Aderendhülse mit Kragen
nach DIN 46 228/4
Aderendhülse ohne Kragen
nach DIN 46 228/1
Abisolierlänge [mm] / Hülsenlänge [mm]
320V/ 13,4 A/0,14 - 1,5 mm² (IEC)
300V/ 9,5A/ 26-16 AWG (UL)
]
2
0,14
8/10
10/10
Die Stromversorgungsleitungen dürfen nicht von einem Versorgungsan-
schluss der KEB C6 Remote I/O zum nächsten weiter verbunden werden.
Um störungsfreien Betrieb zu gewährleisten, müssen die Versorgungslei-
tungen sternförmig mit möglichst kurzen Leitungslängen von einem zentra-
len Versorgungsanschluss verlegt werden.
0,25
0,34
0,50
0,75
8/10
8/10
10/12 12/14 12/15
10/10
10/10 10/10 10/10 10/10 10/10
1
1,5
35
