PRODUKTBESCHREIBUNG
3 Produktbeschreibung
3.1 Allgemeine Beschreibung
Das KEB C6 Remote I/O Stepper/BLDC Modul (Artikelnummer 00C6CJ1-0100) ist eine
dezentrale Klemme zur Ansteuerung von einem Schritt- oder Brushless DC- Motor mit
Inkrementalencoder. Weiterhin verfügt das Modul über digitale Eingänge für z.B. End-
lagenerfassung oder Referenzschalter sowie über einen digitalen Ausgang, der für eine
Haltebremse genutzt werden kann.
1
2
3
4
5
Tabelle 1:
Der Gehäuseträger besteht aus einem Aluminiumprofil mit integrierter Aufschnappvor-
richtung für die Befestigung des Moduls auf einer 35mm DIN-Hutschiene. Die Gehäuse-
wanne mit den Lichtleitern für die Statusanzeigen, die Seitenfläche und die Front sind
aus Kunststoff und umschließen das Modul. Die Lichtleiter der Signalzustands-LEDs
sind neben den Klemmstellen des Federzugsammelsteckers erhöht angeordnet. Damit
wird eine eindeutige Diagnose auf den ersten Blick ermöglicht.
24
2
3
4
Entriegelungshebel
Signalzustands-LEDs
Schirmanschluss am Gehäuseträger 8
Konfektionsschlitze
Beschriftungsclip

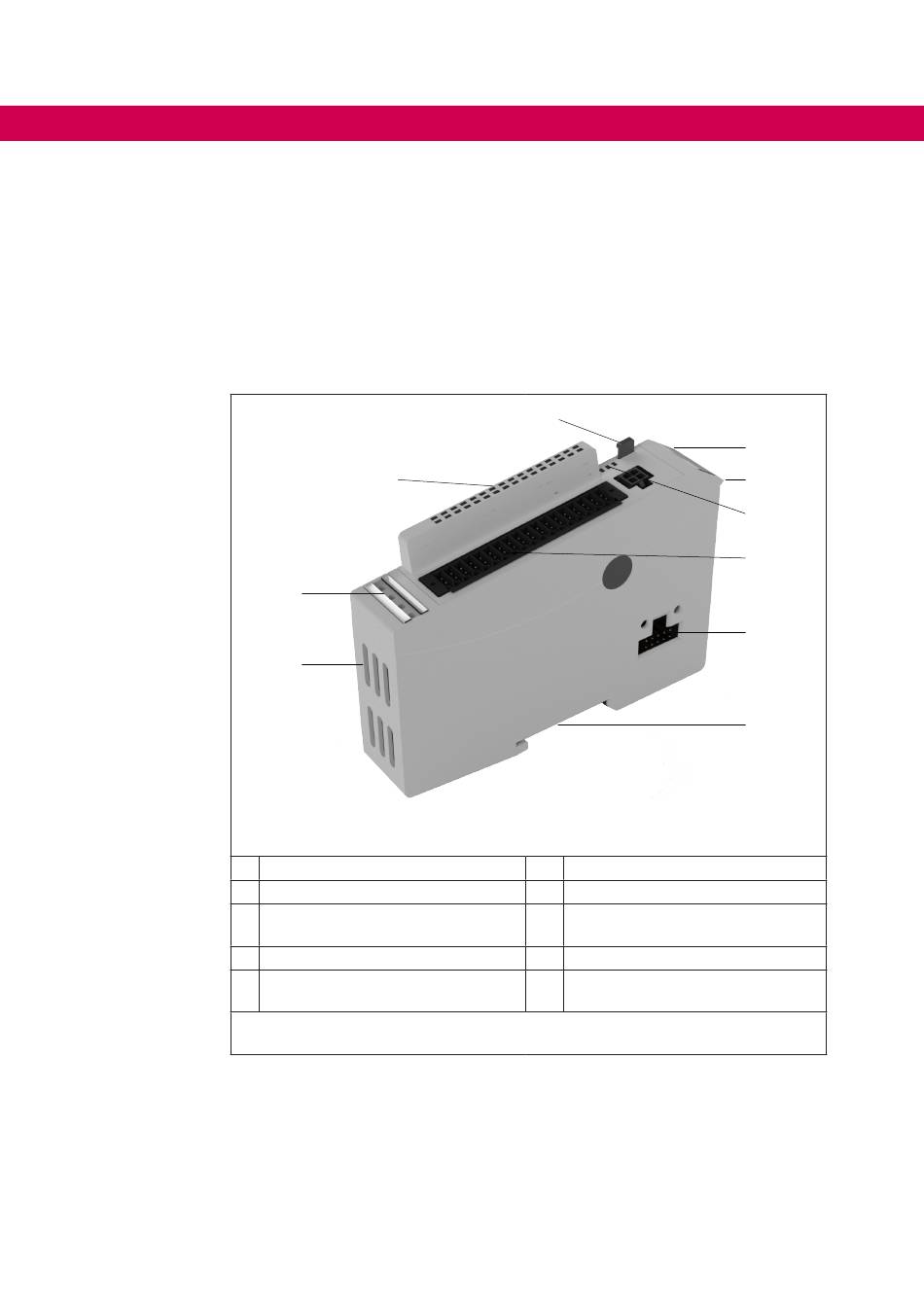

Aufbau KEB C6 Remote I/O Stepper/BLDC (Material Nr. 00C6CJ1-
0100)
1
6
Griffkante
7
Status-LEDs
Aufnahme für Federzugssammel-
stecker
9
Modulverriegelung und E-Bus
10
Hutschienenbefestigung und Funk-
tionserde
5
6
7
8
9
10
