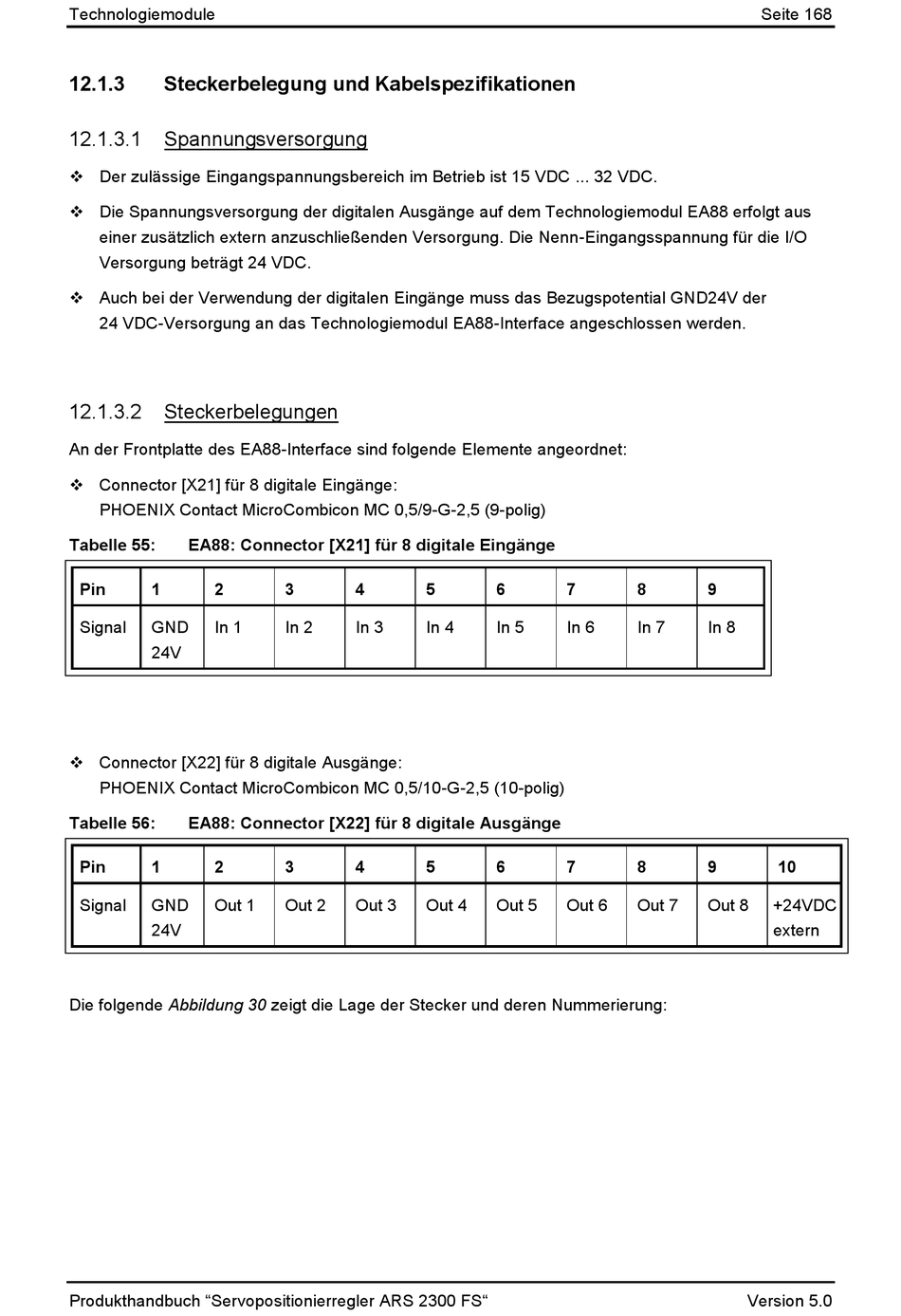

Technologiemodule
12.1.3
Steckerbelegung und Kabelspezifikationen
12.1.3.1
Spannungsversorgung
Der zulässige Eingangspannungsbereich im Betrieb ist 15 VDC ... 32 VDC.
Die Spannungsversorgung der digitalen Ausgänge auf dem Technologiemodul EA88 erfolgt aus
einer zusätzlich extern anzuschließenden Versorgung. Die Nenn-Eingangsspannung für die I/O
Versorgung beträgt 24 VDC.
Auch bei der Verwendung der digitalen Eingänge muss das Bezugspotential GND24V der
24 VDC-Versorgung an das Technologiemodul EA88-Interface angeschlossen werden.
12.1.3.2
Steckerbelegungen
An der Frontplatte des EA88-Interface sind folgende Elemente angeordnet:
Connector [X21] für 8 digitale Eingänge:
PHOENIX Contact MicroCombicon MC 0,5/9-G-2,5 (9-polig)
Tabelle 55:
EA88: Connector [X21] für 8 digitale Eingänge
Pin
1
2
Signal
GND
In 1
24V
Connector [X22] für 8 digitale Ausgänge:
PHOENIX Contact MicroCombicon MC 0,5/10-G-2,5 (10-polig)
Tabelle 56:
EA88: Connector [X22] für 8 digitale Ausgänge
Pin
1
2
Signal
GND
Out 1
24V
Die folgende Abbildung 30 zeigt die Lage der Stecker und deren Nummerierung:
Produkthandbuch "Servopositionierregler ARS 2300 FS"
3
4
5
In 2
In 3
In 4
3
4
5
Out 2
Out 3
Out 4
6
7
8
In 5
In 6
In 7
6
7
8
Out 5
Out 6
Out 7
Seite 168
9
In 8
9
10
Out 8
+24VDC
extern
Version 5.0
