Elektrische Installation

7.12 Anschluss: CAN-Bus (optional)

7.12.1 Ausführung am CAN-Bus Technologie Steckmodul
PHOENIX Mini-Combicon Doppelstock-Buchse MCD 1,5/14-G1F-3,81

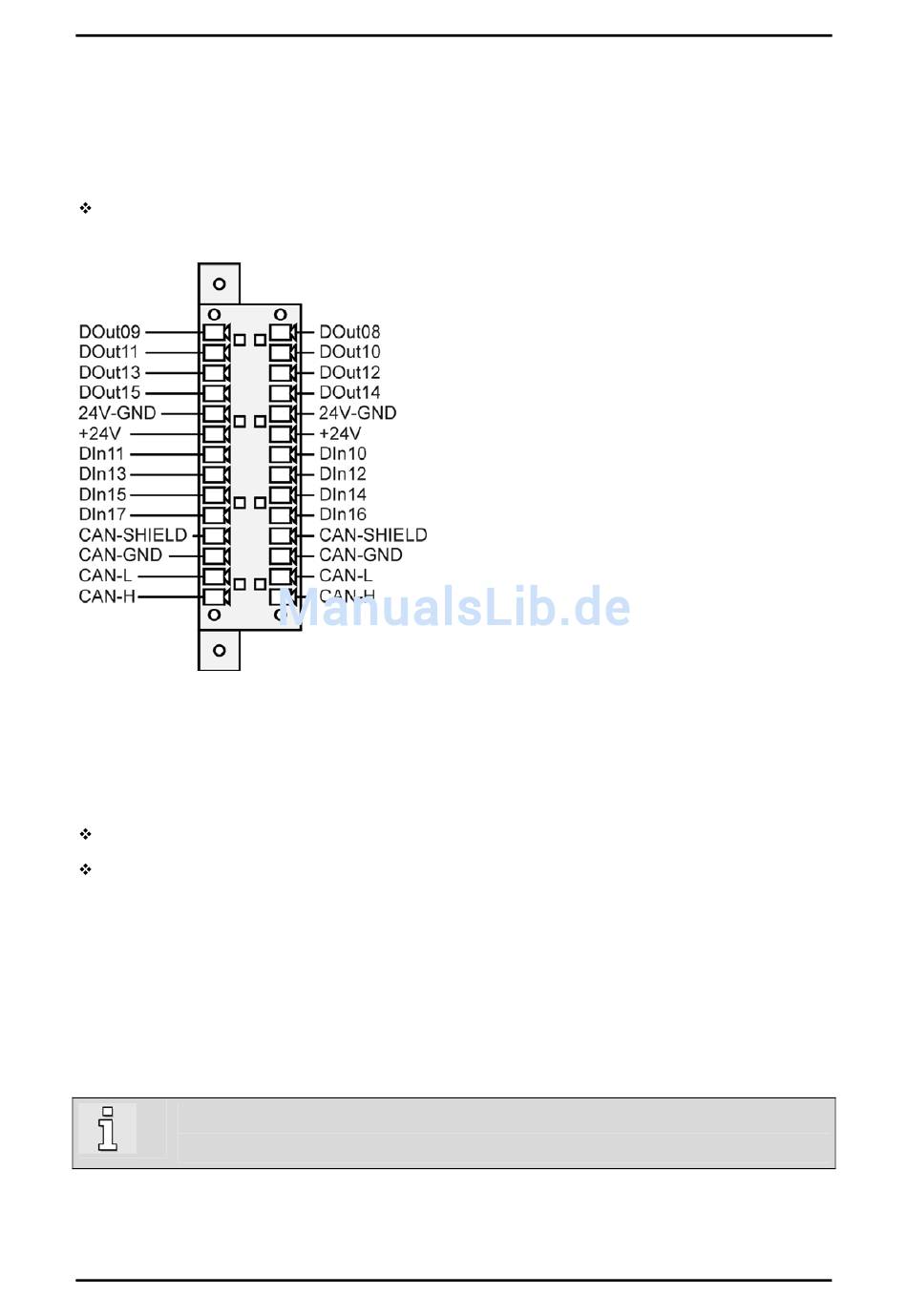

Abbildung 25: Steckerbelegung : CAN-Bus Steckmodul

7.12.2 Gegenstecker

PHOENIX 1x14pol Steckerteil MCVR 1.5/14-STF-3.81
PHOENIX 1x14pol Steckerteil MCVW 1.5/14-STF-3.81
7.12.3 Art und Ausführung des Kabels
Die aufgeführten Kabelbezeichnungen beziehen sich auf Kabel der Firma Lapp. Sie haben sich in der
Praxis bewährt und befinden sich in vielen Applikationen erfolgreich im Einsatz. Es sind aber auch
vergleichbare Kabel anderer Hersteller, z.B. der Firma Lütze oder der Firma Helukabel, verwendbar.
Technische Daten CAN-Bus-Kabel: 2 Paare á 2 verdrillten Adern, d ≥ 0,22 mm
geschirmt, Schleifenwiderstand < 0,2 Ω/m, Wellenwiderstand 100-120 Ω
Produkthandbuch "Servopositionierregler ARS-310/5(UL) ARS-310/10"
Seite 81
