31. Potisnite sestavljeni komponenti (X in Y) v končni predel sklopa za prevoz.
O O p p o o m m b b a a - - Postavite odbojnik popolne zaustavitve tako, da je izboklina (AA) na dnu (Slika 17).
32. Poravnajte blok popolne zaustavitve (639000010244) (s skozenjskimi luknjami) (W) s sestavljenima komponentama (X
in Y) in ga potisnite v končni predel sklopa za prevoz.
33. Ponovite korake od 26 do 28, da sestavite in namestite drugi odbojnik popolne zaustavitve.
34. S 3/16-palčnim ključem namestite štiri priložene vijake z valjasto glavo in šestkotno luknjo (0004-662-000) (po dva za
vsako stran) (Z) v sklop za prevoz (Slika 16).
35. Vizualno preglejte odbijače pri vzglavju enote za prevoz, da se prepričate, da se prilegajo zunanjemu robu sklopa za
prevoz brez znakov napačne poravnave ali nepravilne namestitve.
36. Z izvijačem Torx T25 namestite dva priložena vijaka z lečasto glavo in šestkotno luknjo (0004-665-000) (AB), da
priloženo obrobo pri vzglavju enote za prevoz na pacientovi levi strani (639000010210) in priloženo obrobo pri vzglavju
enote za prevoz na pacientovi desni strani (639000010211) (AC) pritrdite na sklop za prevoz (Slika 18).
SL 22
Z

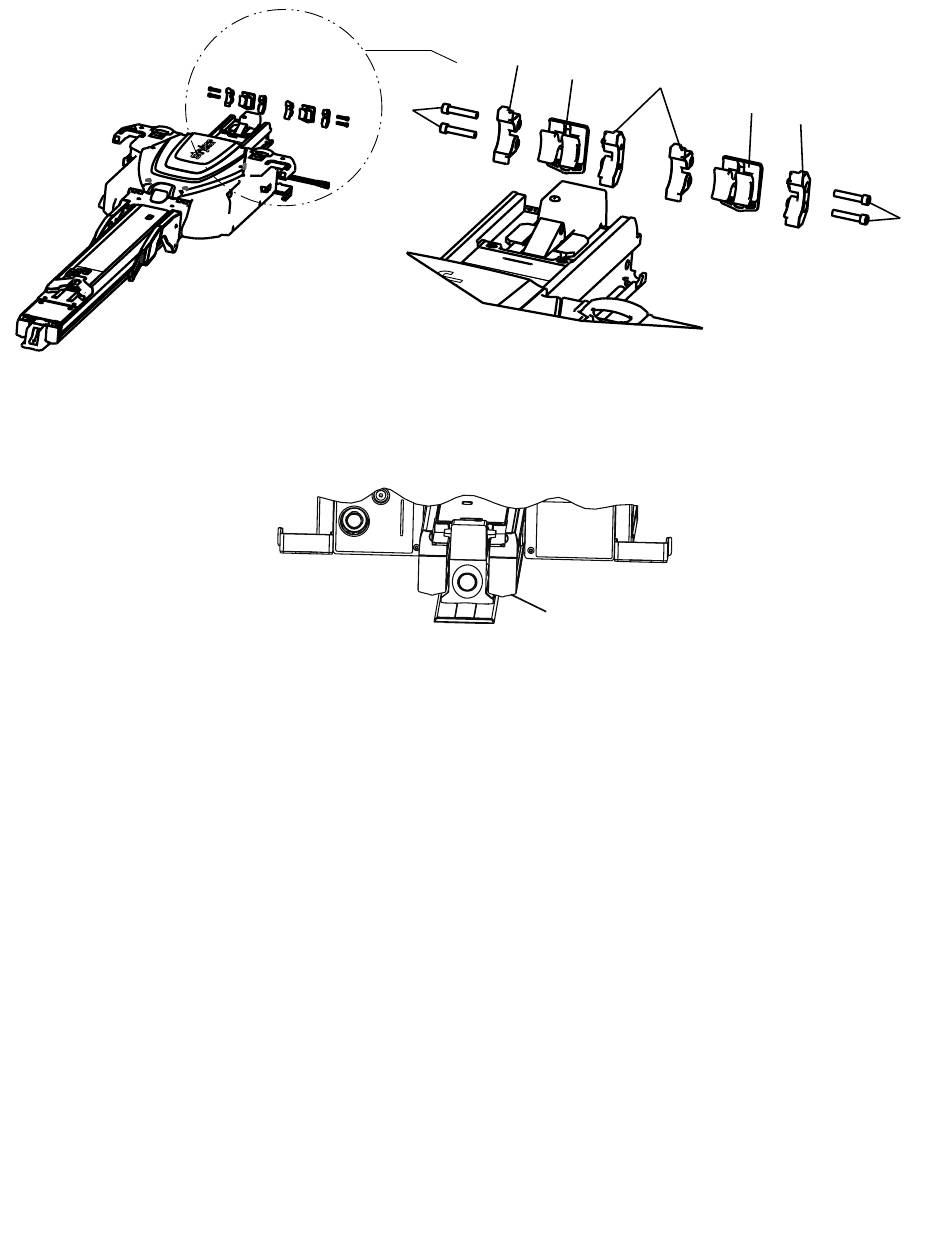

S S l l i i k k a a 1 1 6 6 – – S S e e s s t t a a v v l l j j a a n n j j e e b b l l o o k k a a o o d d b b o o j j n n i i k k a a
S S l l i i k k a a 1 1 7 7 – – I I z z b b o o k k l l i i n n a a o o d d b b o o j j n n i i k k a a p p o o p p o o l l n n e e z z a a u u s s t t a a v v i i t t v v e e
W
X
Y
AA
X
W
Z
6390-809-005 Rev AA.0
