26. Sklop vozička (T) namestite med sklopom za prevoz (U) in vzglavjem sidrnega sistema (V) na tleh (Slika 15).
27. 1. monter (pri vznožju): Potisnite valje sklopa vozička v stranski kanal sklopa za prevoz.
28. 2. monter (pri vzglavju): Dvignite sklop vozička, da poravnate drugi niz valjev; valje potiskajte, dokler ni voziček skoraj
na sredini enote za prevoz.
29. Previdno potiskajte sklop za prevoz naprej proti vzglavju, dokler se ne zaskoči na svojem mestu.
30. Sestavite blok odbojnika. Poravnajte priloženi notranji blok popolne zaustavitve (639000010246) (z navojnimi luknjami)
(Y) s priloženim odbojnikom popolne zaustavitve (639000010243) (X) (Slika 16).
6390-809-005 Rev AA.0
R
2
R
1

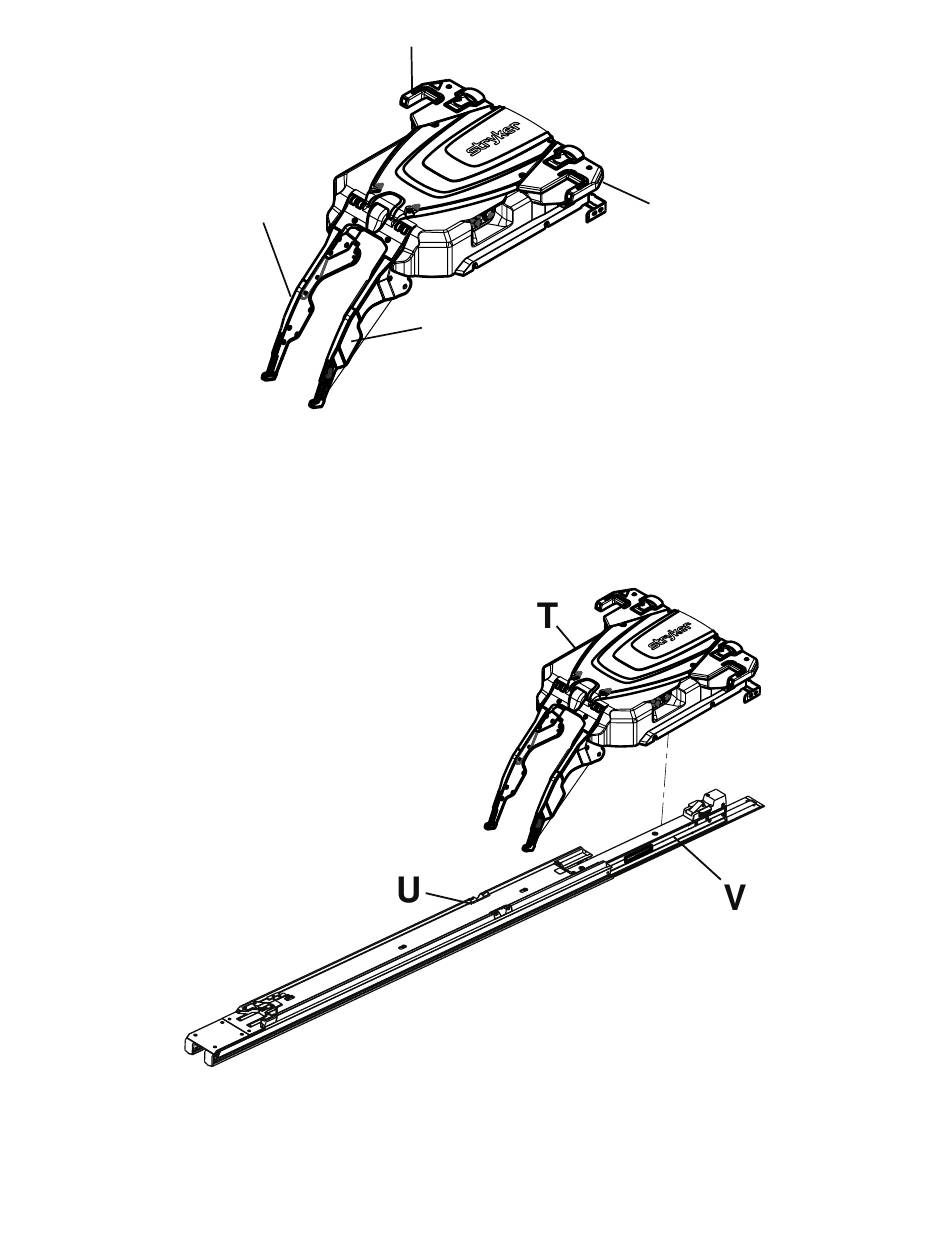

S S l l i i k k a a 1 1 4 4 – – S S k k l l o o p p v v o o z z i i č č k k a a
S S l l i i k k a a 1 1 5 5 – – P P o o s s t t a a v v i i t t e e v v s s k k l l o o p p a a v v o o z z i i č č k k a a
