O O P P O O Z Z O O R R I I L L O O - - Vedno pustite medprostor do odbijača. Neustrezna razdalja do odbijača lahko povzroči poškodbe
pacienta ali upravljavca.
3. Poiščite mesto nosilca za namestitev prve talne plošče (6390-101-108) (Slika 4) (v bližini vznožja). Na tem mestu je
razdalja med kolesi največja.
• Če želite nosila v predelu vozila za pacienta pomakniti bližje vzglavju, za nosilec za namestitev izberite drugo mesto.
• Prepričajte se, da razdalja med tem in prvim mestom ni večja od razdalje, izračunane v 2. koraku. Pustite dovolj
prostora, da je podnožje nosil stran od odbijača vozila.
• Obrnite nosilec (Slika 5), da mesto namestitve prestavite še za dodatna 2 palca (5 cm) proti vzglavju.

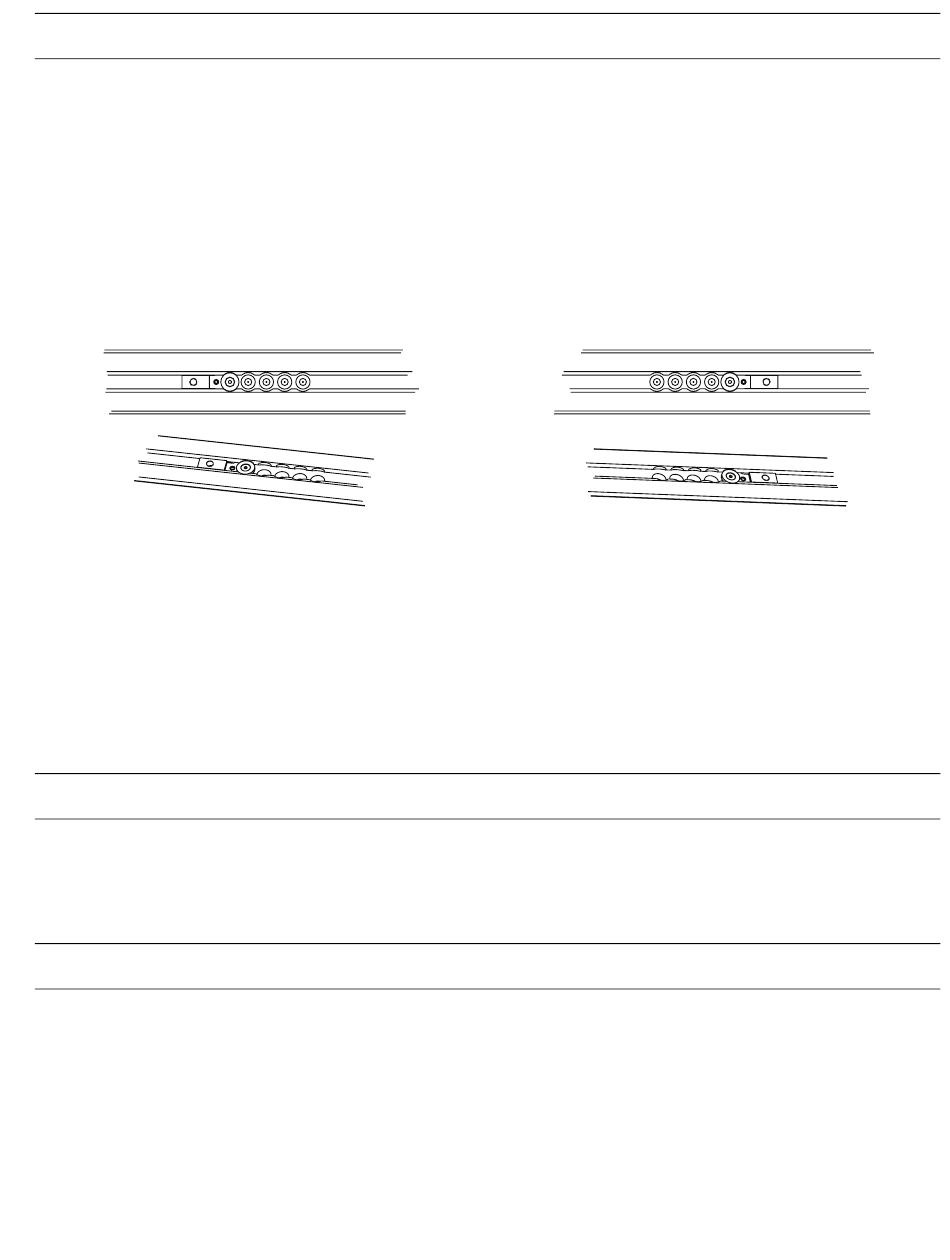

• Slika 4 kaže mesto za največjo razdaljo med kolesi in odbijačem. Slika 5 kaže mesto za najmanjšo razdaljo med
kolesi in odbijačem ter predstavlja 8-palčni (20,3-centimetrski) premik navznoter od prvotnega mesta. Izberite mesto,
ki vam da ustrezno razdaljo med kolesi za vašo namestitev. V Slika 4 in Slika 5 spodaj, (A) predstavlja vzglavje
predela vozila za pacienta in (B) predstavlja vznožje.
B
S S l l i i k k a a 4 4 – – N N a a j j v v e e č č j j a a r r a a z z d d a a l l j j a a m m e e d d k k o o l l e e s s i i
4. S 5/32-palčnim imbus ključem vijak z ugrezno glavo (0001-194-000) namestite na zadrževalnik nosilca za namestitev
podsidrnega sistema (6390-001-110), da dobro pritrdite nosilec za namestitev talne plošče (6390-101-108).
5. Ponovite 3. in 4. korak še na treh drugih mestih sklopa talne plošče.
O O p p o o m m b b a a - - Položaj teh treh nosilcev za namestitev talne plošče se mora ujemati z mestom, ki ste ga izbrali v 3. koraku.
6. Kabel za povezovanje sidrnega sistema in vozila (639000010135) speljite na dno sidrnega sistema in ven skozi odprtino
ob strani sidrnega sistema (Slika 6).
7. Sidrni sistem namestite na namestitvene luknje. Preostali del žice speljite nazaj skozi električno gumijasto tesnilo.
O O P P O O Z Z O O R R I I L L O O - - Vedno zapolnite vse vrzeli na zunanji strani vozila, da preprečite vdor izpušnih plinov v predel vozila za
pacienta.
O O p p o o m m b b a a - - Na električno gumijasto tesnilo nanesite silikonsko tesnilno maso, da popolnoma zatesnite skozenjske
električne elemente.
8. Sidrni sistem (C) previdno namestite na vrh sklopa talne plošče (D) (Slika 6) in preostali del žice položite v odprtino za
talno ploščo. Štiri luknje poravnajte z nosilci za namestitev talne plošče.
P P R R E E V V I I D D N N O O S S T T N N O O O O B B V V E E S S T T I I L L O O - - Prepričajte se, da so žice vedno v odprtini za talno ploščo in da jih sidrni sistem po
namestitvi ne stiska.
SL 16
A
B
S S l l i i k k a a 5 5 – – O O b b r r a a č č a a n n j j e e n n o o s s i i l l c c a a
A
6390-809-005 Rev AA.0
