18. 1. monter (pri vznožju) dvigne sklop za prevoz in sprožili za zaklep enote za prevoz (L) (Slika 12) potisne proti vznožju
sklopa za prevoz, da sprosti prevozne zaklepe. 2. monter (pri vzglavju) odprti del sklopa za prevoz potisne na valje
sidrnega sistema in ga namesti na sredino.
• Ko nameščate sklop za prevoz, ga potiskajte počasi. Pazite, da ne zlomite ohišja za induktivno napajanje nosil (K)
(Slika 10).
• Sprožili za zaklep enote za prevoz vlecite proti vznožju, dokler se enota za prevoz ne zaskoči v sidrni sistem (Slika
12).
• Ko zakotalite drugi sklop valjev, boste morda začutili rahel upor. Še naprej jih potiskajte, dokler upora ne čutite več, v
položaj, ki ga prikazuje Slika 12.
19. Namestite pokrov za induktivno primarno navitje sidra (639001010101) nad odprtino, tako da U-kavelj gleda proti
vznožju sidra (Slika 11).
O O p p o o m m b b a a - - Preprečite, da bi priključki (nameščeni v 16. koraku) pritiskali ob pokrov za induktivno primarno navitje sidra.
20. Z izvijačem s plosko glavo potisnite U-kavelj v sidro, dokler se s klikom ne zaskoči na svoje mesto (Slika 11).
21. S 5/32-palčnim imbus ključem namestite vijak z valjasto glavo in šestkotno luknjo (0004-658-000) (O), da pritrdite
priložen magnetni aktivator vozička (6390-001-106) (P) (Slika 12).
22. Z izvijačem Torx T25 namestite štiri priložene vijake z lečasto glavo in šestkotno luknjo (0004-665-000) (M), da
priložene obrabne podloge za vznožje enote za prevoz (6390-001-225) (N) pritrdite na sklop za prevoz (Slika 12).
23. Sprožili za zaklep enote za prevoz (najbližji vznožju) (L) (Slika 12) sprostite tako, da ju potisnete proti vznožju sklopa za
prevoz.
6390-809-005 Rev AA.0

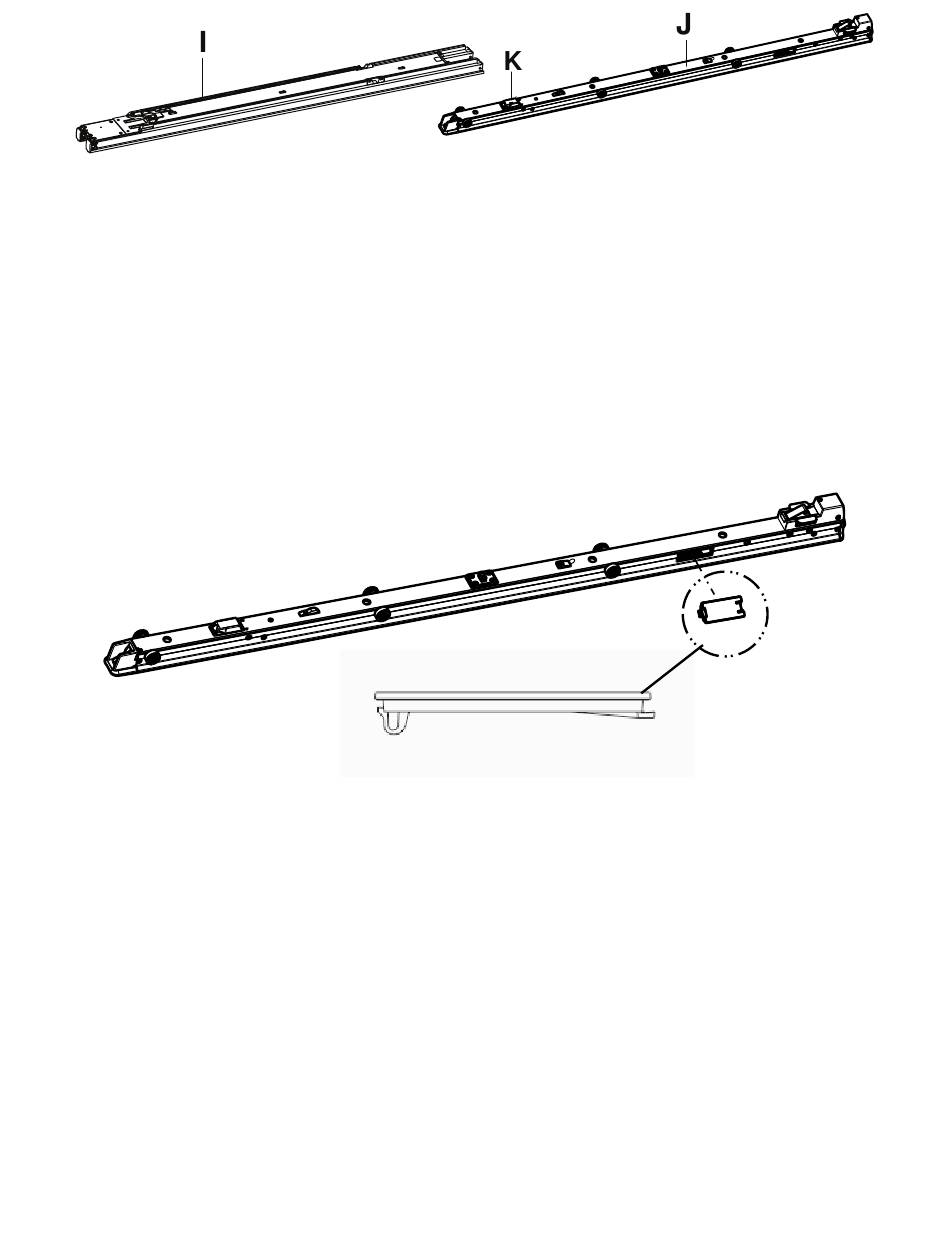

S S l l i i k k a a 1 1 0 0 – – N N a a m m e e š š č č a a n n j j e e s s k k l l o o p p a a z z a a p p r r e e v v o o z z
S S l l i i k k a a 1 1 1 1 – – P P o o k k r r o o v v z z a a i i n n d d u u k k t t i i v v n n o o p p r r i i m m a a r r n n o o n n a a v v i i t t j j e e s s i i d d r r a a
19 SL
