5.2.2 Kontrolna ploča
1 3
2

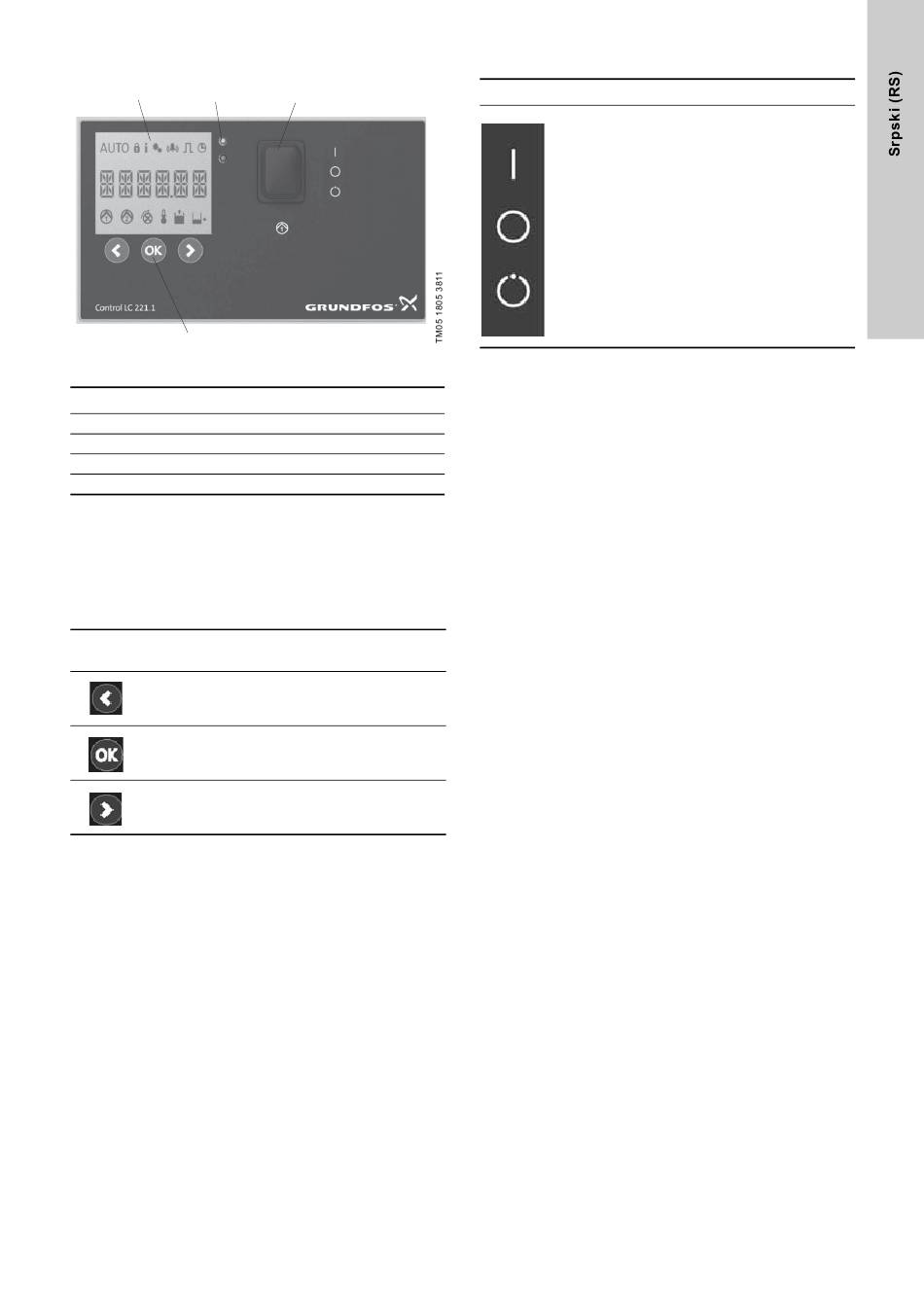

Slika 9 Kontrolna ploča
Poz. Opis
1 Displej
2 Tasteri za podešavanje
3 Status LED lampica
4 ON-OFF-AUTO izborni prekidač
Displej (poz.1)
Na displeju su prikazani svi relevantni radni podaci i indikatori
kvarova. Indikatori rada i kvara su opisani u poglavlju
displeja.
Radni tasteri (poz. 2)
Regulator nivoa radi preko radnih tastera koji se nalaze ispod
displeja. Funkcije radnih tastera su opisani u tabeli ispod:
Radni
Opis
tester
• ide levo u glavnom meniju.
• ide gore u podmeniju.
• smanjuje vrednosti u podmeniju.
• potvrdjuje izbor.
• aktivira podmenije.
• resetuje zvučni signal.
• ide desno u glavnom meniju.
• ide dole u podmeni.
• povećava vrednosti u podmeniju.
Status LED lampica (poz. 3)
Gornja LED lampica (zeleno) je uključen kada je uključeno
napajanje strujom.
Donja LED lampica sija (crveno) u slučaju kvara kako bi kvar
postao vidljiv sa velike daljine i predstavlja dodatak simbolima
displeja i kodovima kvarova.
4
6.1 Opis
Izborni prekidač (poz. 4)
Prekidač Opis funkcije
Način regulacije se bira preko ON-OFF-AUTO
izbornog prekidača koji ima tri različite pozicije:
POS I:
Pumpa se manuelno uključuje. Zaštita vremena
rada je aktivna i indikuje alarm nakon 3 minuta.
Normalno radno vreme do 20 sekundi.
POS O:
• Isključuje pumpu kada radi i prekida napajanje
strujom pumpe. Postaće vidljiva tri simbola
"Blokirana podešavanja", "Informacije" i
"Podešavanja".
• Resetovanje indikacije kvara.
POS AUTO:
Automatski rad. Pumpa će se uključiti i isključiti u
skladu sa signalom senzora nivoa.
