5.1.4 Kabl motora
Kabl motora je pričvršćen za motor preko ulaza kabla.
Klasa zaštite je IP68. Dužina kabla je ili 4 ili 10 m.
Natpisna pločica, motor
1 DK - 8850 Bjerringbro, Denmark
Prod.-Nr. 98189706 - A
2
P.c. 1217
f 50 Hz
3
Phases 3
4
U 400
V
5
5.3 A
I
1/1
6
2.8
P kW
1
7
P 2.2
2
8

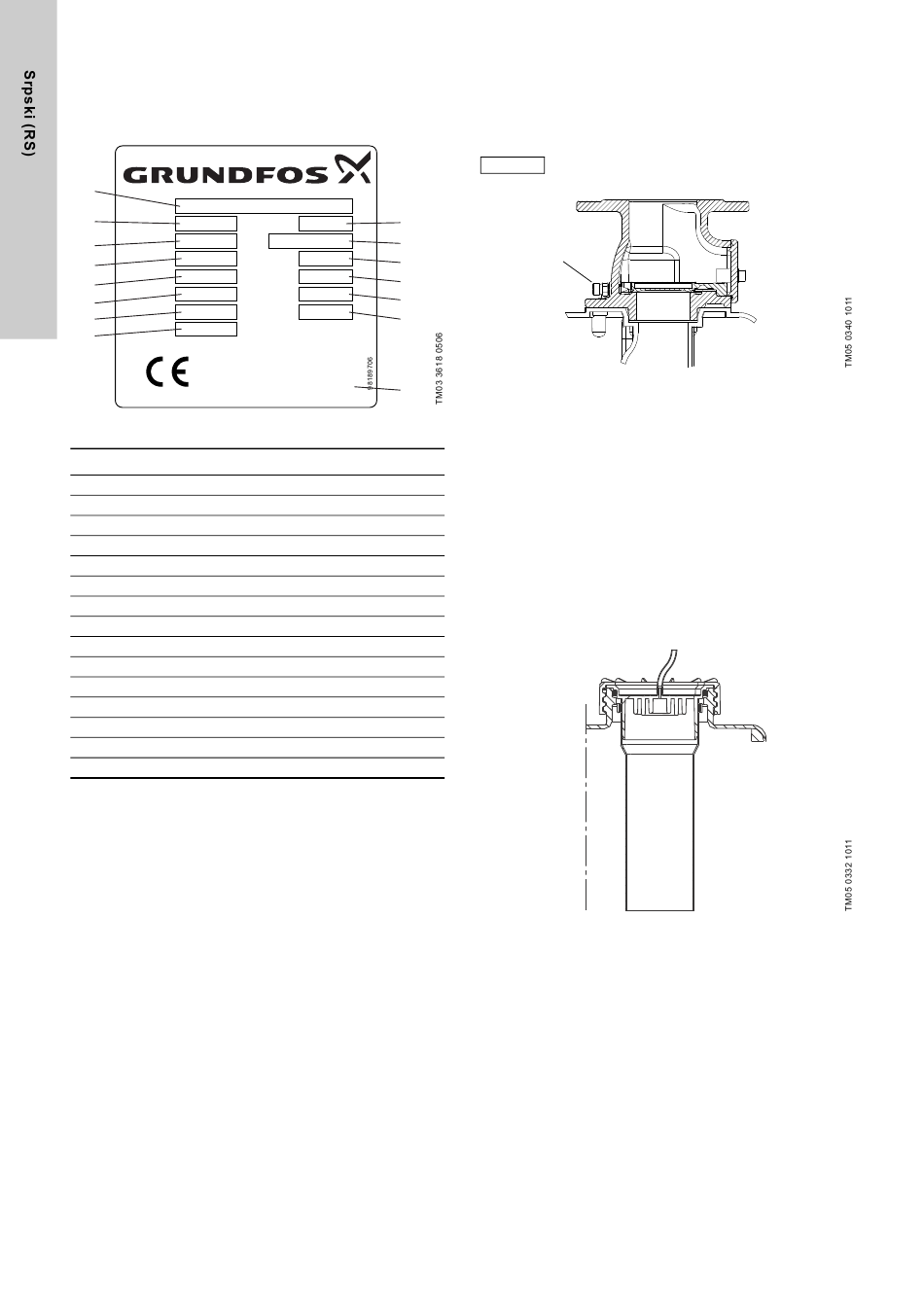

Slika 3 Natpisna pločica, motor
Poz. Opis
1 Broj proizvoda i model
2 Proizvodni kod, godina i sedmica
3 Frekvencija
4 Broj faza
5 Nominalni napon
6 Nominalna struja
7 Ulazna snaga
8 Snaga na vratilu
9 Serijski broj
10 Radni režim
11 Faktor snage
12 Nominalna brzina
13 Klasa izolacije
14 Težina
15 Zemlja proizvodnje
482
Serial no. 001 9
S3-40%-1min
10
0.77
11
-1
n 1405 min
12
F
13
G 24 kg
14
IP68
Made in Germany
15

5.1.5 Nepovratni ventil

DN 80 nepovratni ventil ima drenažni zavrtanj koji podiže
poklopac unutrašnjeg ventila kako bi se drenirala ispusna cev u
slučaju održavanja ili servisa. Ventil je dizajniran i testiran u
skladu sa EN 12050-4. Pogledajte sl. 4.
Popustite priteznu maticu malo pre okretanja
Savet
zavrtnja za dreniranje.
Drenažni zavrtanj
Slika 4 Nepovratni ventil
5.1.6 Senzor nivoa
Piezoresistive senzor pritiska koji se nalazi u regulatoru povezan
je sa crevom do cevi pod pritiskom u rezervoaru. Navojna kapa
na mestu povezivanja creva, poseduje priključak za cev DN 100.
Ova cev, cev pod pritiskom, produžavaju se dole u rezervoar.
Nivo tečnosti koja raste kompresuje vazduh u cevi pod pritiskom i
crevu, i senzor transformiše promenu pritiska u analogni signal.
Kontrolna kutija korisiti analogni signal za uključivnaje i
isključivanje pumpe i da uključi alarm za visok nivo. Cev pod
pritiskom je učvršćena sa poklopcom zavrtnja i može se izvaditi
prilikom održavanja, servisa i zbog čišćenja unutar cevi. O-prsten
osigurava nepropusnost.
Crevo ima dužinu od 4 ili 10 m. Crevo mora da bude povezano sa
regulatorom.
Slika 5 Navojna kapa sa crevom i cev DN 100
