5. Описание на продукта
Подемните станции Multilift M са описани в следните раздели:
• раздел 5.1 Подемна станция
колекторен резервоар, помпа, възвратен вентил и сензор
за ниво.
• раздел 5.2 Контролер LC 221
неговите функции и работа.
В раздел 7. Монтаж на подемната станция
раздели, компонентите по-горе са описани като един
интегриран модул.
5.1 Подемна станция
Подемните станции Grundfos Multilift M се доставят
стандартно с монофазни или трифазни потопяеми помпи,
свързани към контролер LC 221 със сензор за ниво.
Обозначения за тип, подемна станция
Пpимеp
Подемна станция Multilift
Изходна мощност, P / 100 [W]
2
1 = монофазен двигател
3 = трифазен двигател
2 = 2-полюсен двигател
4 = 4-полюсен двигател
Табела с данни, подемна станция
1
DK - 8850 Bjerringbro, Denmark
2
Typ
Prod.-Nr.
3
P. c.
4
f Hz
5
Phases
6
U V
7
A
I
1/1
8
P kW
1
19
0197
98127055
20
9

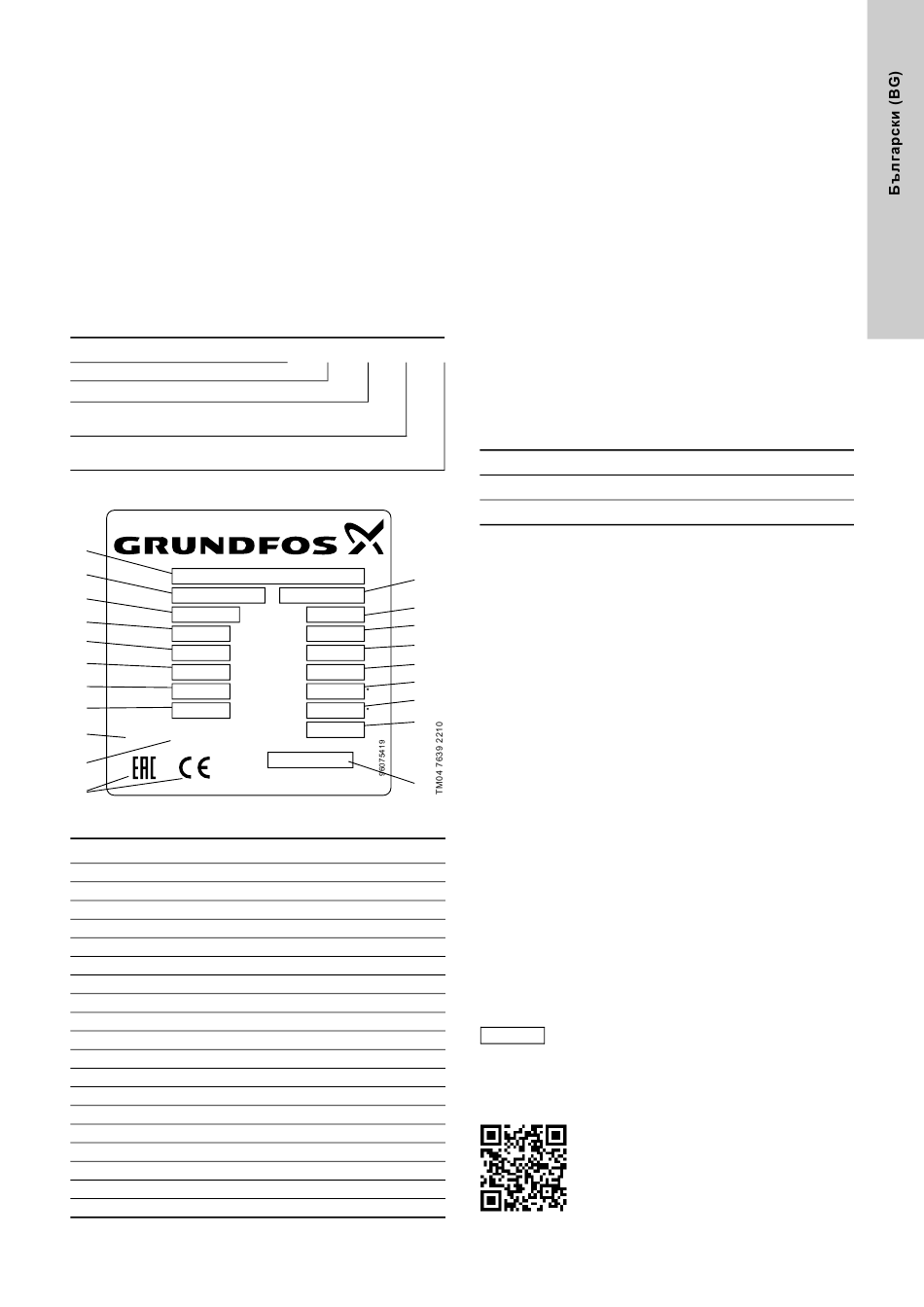

Фиг. 2 Табела с данни, подемна станция
Поз. Описание
1 Обозначение на типа
2 Номер на продукт
3 Код на производство, година и седмица
4 Честота [Hz]
5 Брой фази + напрежение [V]
6 Напрежение [V]
7 Ток при пълно натоварване [A]
8 Входяща мощност на двигателя P1 [kW]
9 Маркировки EAC и CE
10 Тип работа
11 Сериен номер
12 Максимален дебит [m
13 Минимален напор [m]
14 Максимален напор [m]
15 Максимална температура на течността [°C]
16 Максимална околна температура [°C]
17 Тегло [kg]
18 Идентификационен код на европейския стандарт
19 Сертифициращ орган
описва подемната станция с
описва контролера, както и
и в следващите
M .22 .3 .4
10
11
Serial no.
12
3
m /h
Q
max
13
m
H
min
14
m
H
max
15
T Med C
max
16
Amb
T C
max
17
G kg
Made in Germany
18
3
/h]
5.1.1 Колекторен резервоар
Колекторният резервоар, който е непропусклив на газ,
миризма и налягане, е изработен от устойчив на отпадни
води полиетилен (PE) и е оборудван с всички необходими
портове за свързване на входни тръби, нагнетателна тръба,
вентилационна тръба и ръчно управлявана диафрагмена
помпа, достъпна като аксесоар.
Гърбът на колекторния резервоар е оборудван с ексцентричен
диск с вход. Чрез завъртане този диск позволява настройване
на височината на входа към 180 и 315 mm над пода. Най-често
използваните височини са маркирани до входа. Вижте раздел
7.3 Процедура за монтаж на подемната
това колекторният резервоар предлага три хоризонтални
входа върху страните (2 x DN 100 и 1 x DN 50) и два
вертикални входа в горната част на резервоара (1 x DN 150 и 1
x DN 50). Центровете на хоризонталните входове са на
височина 180 mm и 250 mm над пода.
Страничният и задният вход с височина 180 и 250 mm над
пода са предназначени за директно свързване на тоалетна
със стенен или подов монтаж, съгласно EN 33 и EN 37.
Към другите портове могат да бъдат свързани други
санитарни модули.
Обемът и ефективният обем (обемът между старт и стоп) на
колекторния резервоар са показани в таблицата по-долу:
Ниво на входа [mm]
Общ обем на резервоара [l]
Ефективен обем на резервоара [l]
Настройването на подходящото стартово ниво на входа трябва
да се извърши по време на фазата на стартиране чрез менюто
с настройки. Вижте раздел 6.2 Меню за
Първата стъпка след свързването на захранването е фазата
на стартиране с настройка за нивото.
За да се намали до минимум отлагането на утайка, дъното на
резервоара е скосено така, че да отвежда отпадните води
към помпата.
5.1.2 Помпа
Работното колело на помпата е проектирано като Vortex
работно колело, което предлага почти постоянна
производителност през целия живот на помпата. Кожухът на
статора на двигателя е изработен от чугун. Помпата е
оборудвана с механично уплътнение на вала.
Вижте повече технически данни в раздел
данни.
Монофазните двигатели са защитени чрез термичен
превключвател в намотките и работят чрез кондензатор вътре
в корпуса на контролера.
Трифазните двигатели са защитени чрез термичен
превключвател в намотките и допълнителен термичен
прекъсвач в корпуса на контролера на Multilift M22, M24, M32
и M38, който изключва двигателя в случай на претоварване.
Ако последователността на фазите за трифазните помпи е
грешна, контролерът ще покаже неизправност и ще отмени
стартирането на помпата (ите). За коригиране на фазите вижте
фиг. 14. За посоката на въртене вижте раздел
Ако се претовари, двигателят спира работа
автоматично.
След като се охлади до нормална работна
Указание
температура, двигателят автоматично се стартира
отново.
Криви на производителността ще намерите в книжката с данни,
която можете да изтеглите с QR кода или връзката по-долу:
http://net.grundfos.com/qr/i/98288126
станция. Наред с
180 250 315
92
34 49 62
конфигуриране.
12. Технически
10.2 Двигател.
