5.2.2 Panel de control

1 3
2

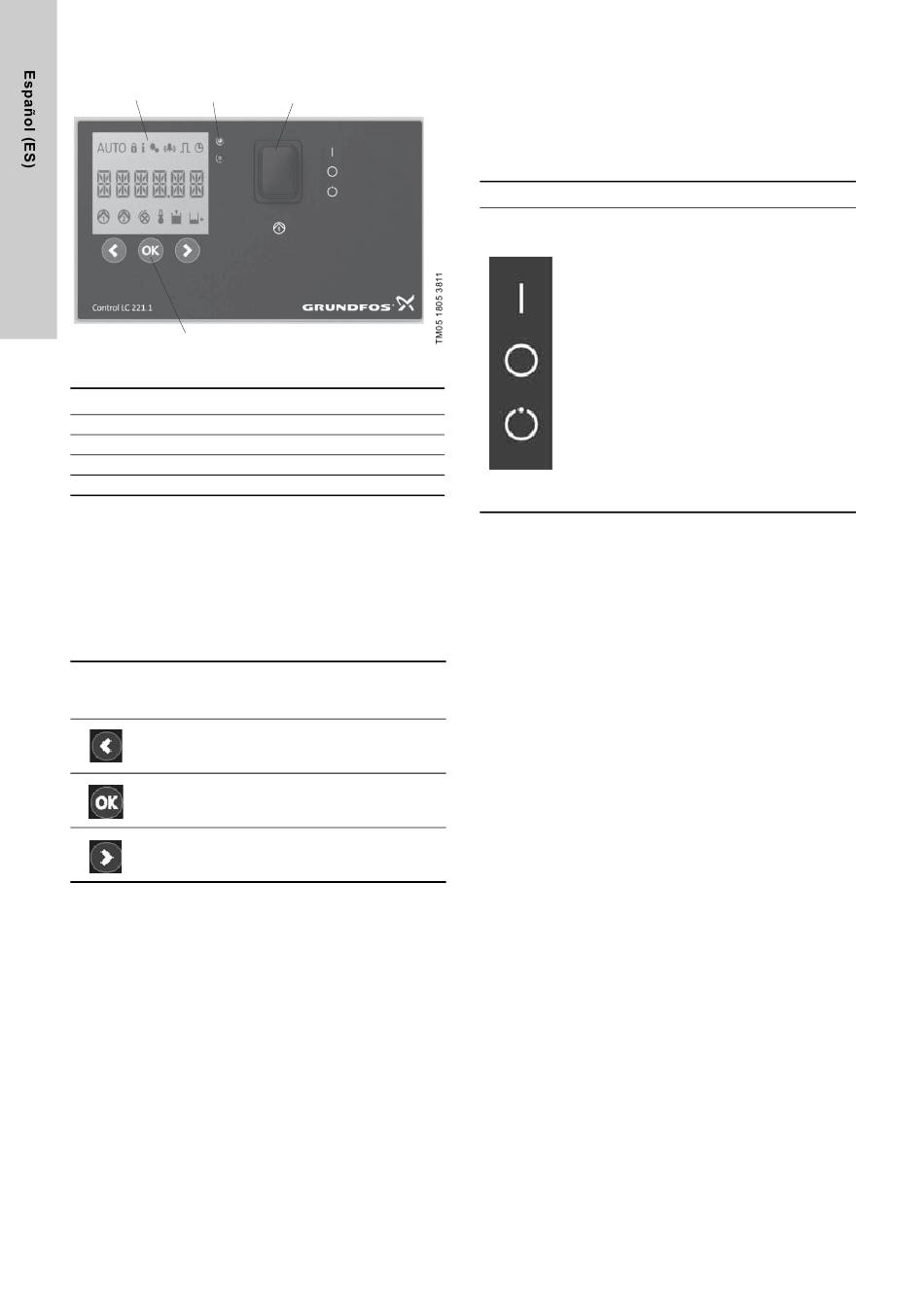

Fig. 9 Panel de control
Pos. Descripción
1 Pantalla
2 Botones de funcionamiento
3 Indicadores LED de estado
4 Interruptor de selección ON-OFF-AUTO
Pantalla (pos.1)
La pantalla muestra todos los datos de funcionamiento importan-
tes e indica las averías. Las indicaciones de funcionamiento y de
averías se describen en la sección
Botones de funcionamiento (pos. 2)
El controlador de nivel se maneja mediante los botones de fun-
cionamiento situados debajo de la pantalla. En la siguiente tabla
se describen las funciones de cada uno de los botones de funcio-
namiento:
Botón de
funciona- Descripción
miento
• desplazarse a la izquierda en el menú principal.
• desplazarse hacia arriba en los submenús.
• disminuir valores en los submenús.
• confirmar una selección.
• activar los submenús.
• restablecer el timbre.
• desplazarse a la derecha en el menú principal.
• desplazarse hacia abajo en los submenús.
• aumentar valores en los submenús.
160
4
6.1 Descripción de la pantalla.
Indicadores LED de estado (pos. 3)
El indicador LED superior (verde) se enciende cuando el suminis-
tro eléctrico está encendido.
El indicador LED inferior (rojo) parpadea cuando hay una avería
para que se vea desde una gran distancia y, por lo tanto, es un
añadido a los símbolos de la pantalla y códigos de avería.
Interruptor de selección (pos. 4)
Interruptor Descripción de la función
El modo de funcionamiento se selecciona
mediante el interruptor de selección
ON-OFF-AUTO que tiene tres posiciones diferen-
tes:
POS I:
La bomba arranca manualmente. La protección
del tiempo de funcionamiento está activa y emite
una alarma después de 3 minutos. El tiempo de
funcionamiento normal es de hasta 20 segundos.
POS O:
• Detiene la bomba cuando está en funciona-
miento y corta el suministro eléctrico de la
bomba. Se verán los tres símbolos "Ajustes
bloqueados", "Información" y "Configuración".
• Restablece indicaciones de avería.
POS AUTO:
Funcionamiento automático. La bomba arrancará
o se detendrá según la señal recibida del sensor
de nivel.
