5. Opis proizvoda

Multilift M precrpne stanice su opisane u sljedećim poglavljima:
• poglavlje 5.1 Precrpna stanica
sabirnim spremnikom, crpkom, protupovratnim ventilom i
senzorom razine.
• poglavlje 5.2 LC 221 regulator
rad regulatora.
U poglavlju 7. Ugradnja precrpne stanice
navedeni dijelovi opisani su kao jedna cjelina.
5.1 Precrpna stanica
Grundfos Multilift M precrpne stanice se isporučuju zajedno s
jednofaznim ili trofaznim potopnim crpkama spojenim na LC 221
regulator s uključenim senzorom razine.
Tipska oznaka, precrpna stanica
Primjer
Multilift precrpna stanica
Izlazna snaga, P / 100 [W]
2
1 = jednofazni motor
3 = trofazni motor
2 = 2-polni motor
4 = 4-polni motor
Natpisna pločica, precrpna stanica
1
DK - 8850 Bjerringbro, Denmark
2
Typ
Prod.-Nr.
3
P. c.
4
f Hz
5
Phases
6
U V
7
A
I
1/1
8
P kW
1
19
0197
98127055
20
9

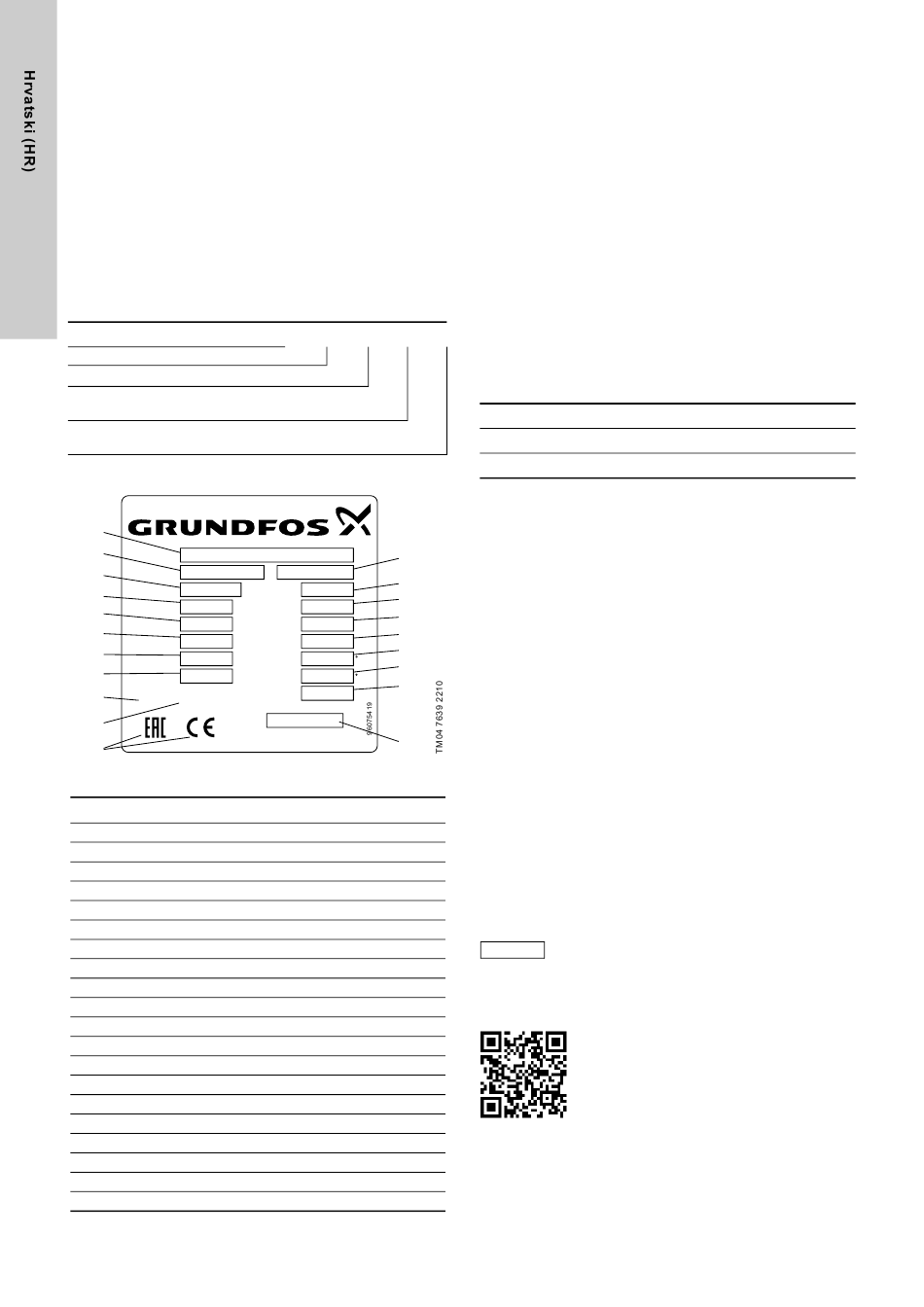

Slika 2 Natpisna pločica, precrpna stanica
Poz. Opis
1 Oznaka tipa
2 Broj proizvoda
3 Kôd proizvodnje, godina i tjedan
4 Frekvencija [Hz]
5 Broj faza + napon [V]
6 Napon [V]
7 Struja punog opterećenja [A]
8 Ulazna snaga motora P1 [kW]
9 EAC i CE oznake
10 Tip rada
11 Serijski broj
3
12 Maksimalni protok [m
13 Minimalna visina dizanja [m]
14 Maksimalna visina dizanja [m]
15 Maksimalna temperatura tekućine [°C]
16 Maksimalna temperatura okoline [°C]
17 Težina [kg]
18 Identifikacijski kod Europskog standarda
19 Ovlaštena ustanova
20 Referentni broj za deklaraciju performansi
256
opisuje precrpnu stanicu sa
opisuje regulator kao i funkcije i
i sljedećim poglavljima,
M .22 .3
10
11
Serial no.
12
3
m /h
Q
max
13
m
H
min
14
m
H
max
15
T Med C
max
16
T Amb C
max
17
G kg
Made in Germany
18
/h]
5.1.1 Sabirni spremnik
Sabirni spremnik nepropusan za plin, neugodne mirise i tlak je
izrađen od polietilena (PE) otpornog na otpadne vode i ima sve
potrebne priključke za spajanje ulaznih cijevi, ispusnih cijevi,
cijevi za odzračivanje i ručno reguliranu membransku crpku, koja
je dobavljiva kao dodatna oprema.
Sabirni spremnik ima zakretni, ekscentrični disk na stražnjoj
strani koji omogućava podešavanje ulaza na bilo koju visinu
između 180 i 315 mm iznad poda. Najčešće visine označene su
pored ulaza. Pogledajte poglavlje
precrpne stanice. Nadalje, sabirni spremnik nudi tri horizontalna
ulaza na bočnim stranama (2 x DN 100 i 1 x DN 50), i dva
vertikalna ulaza na vrhu spremnika (1 x DN 150 i 1 x DN 50).
Središta horizontalnih ulaza su 180 mm i 250 mm iznad poda.
Bočni i stražnji ulazi su 180 i 250 mm iznad poda za izravno
spajanje viseće ili samostojeće wc školjke u skladu sa EN 33 i
EN 37. Dodatni sanitarni uređaji se mogu spojiti na ostale
.4
priključke.
Volumen spremnika te efektivni volumen (volumen između
pokretanja i zaustavljanja) sabirnog spremnika prikazan je u
sljedećoj tablici:
Ulazna razina [mm]
Ukupni volumen spremnika [l]
Efektivni volumen spremnika [l]
Postavljanje relevantne ulazne razine pokretanja mora se učiniti
prilikom faze puštanja u pogon putem izbornika podešavanja.
Pogledajte poglavlje
Prvi korak nakon uključivanja opskrbe električnom energijom je
faza pokretanja sa podešavanjem razine.
Kako bi se smanjilo taloženje, dno spremnika je nakošeno za
odvođenje otpadne vode do crpke.
5.1.2 Crpka
Impeler crpke je dizajniran kao vrtložni impeler slobodnog
protoka, osiguravajući gotovo nepromijenjene radne
karakteristike tijekom cijelog životnog vijeka crpke.
Kućište statora motora je napravljeno od lijevanog željeza.
Crpka ima mehaničku brtvu vratila.
Više tehničkih podataka možete pogledati u poglavlju
12. Tehnički podaci.
Jednofazni motori su zaštićeni termičkom sklopkom u namotajima
i rade preko kondenzatora unutar upravljačkog ormara.
Trofazni motori su zaštićeni termičkom sklopkom u namotajima i
dodatnim termičkim prekidačem kruga u upravljačkom ormaru
Multilifta M22, M24, M32 i M38 koji isključuje motor u slučaju
preopterećenja.
Ako je redoslijed faza trofaznih crpki pogrešan, regulator će
pokazati grešku i sprječiti pokretanje crpke. Za ispravak
redoslijeda faza, pogledajte sl. 14. Za smjer vrtnje, pogledajte
poglavlje 10.2 Motor.
Ukoliko je motor preopterećen, automatski će se
zaustaviti.
Uputa
Motor će automatski ponovno pokrenuti kad se
ohladi na normalnu temperaturu.
Krivulje performansi dostupne su u knjižici s podacima, koju
možete preuzeti preko QR koda ili linka ispod:
http://net.grundfos.com/qr/i/98288126
5.1.3 Brtva vratila
Crpka ima tri brtve vratila, komore ulja između su doživotno
napunjene i stoga ne zahtijevaju nikakvo održavanje. Za zamjenu
u slučaju servisa, molimo pogledajte servisne upute.
7.3 Postupak za ugradnju
180 250
92
34 49
6.2 Izbornik postavki.
315
62
