5.2.3 LC 221 belső elrendezés
A 10. ábrán az LC 221 belső elrendezése látható.

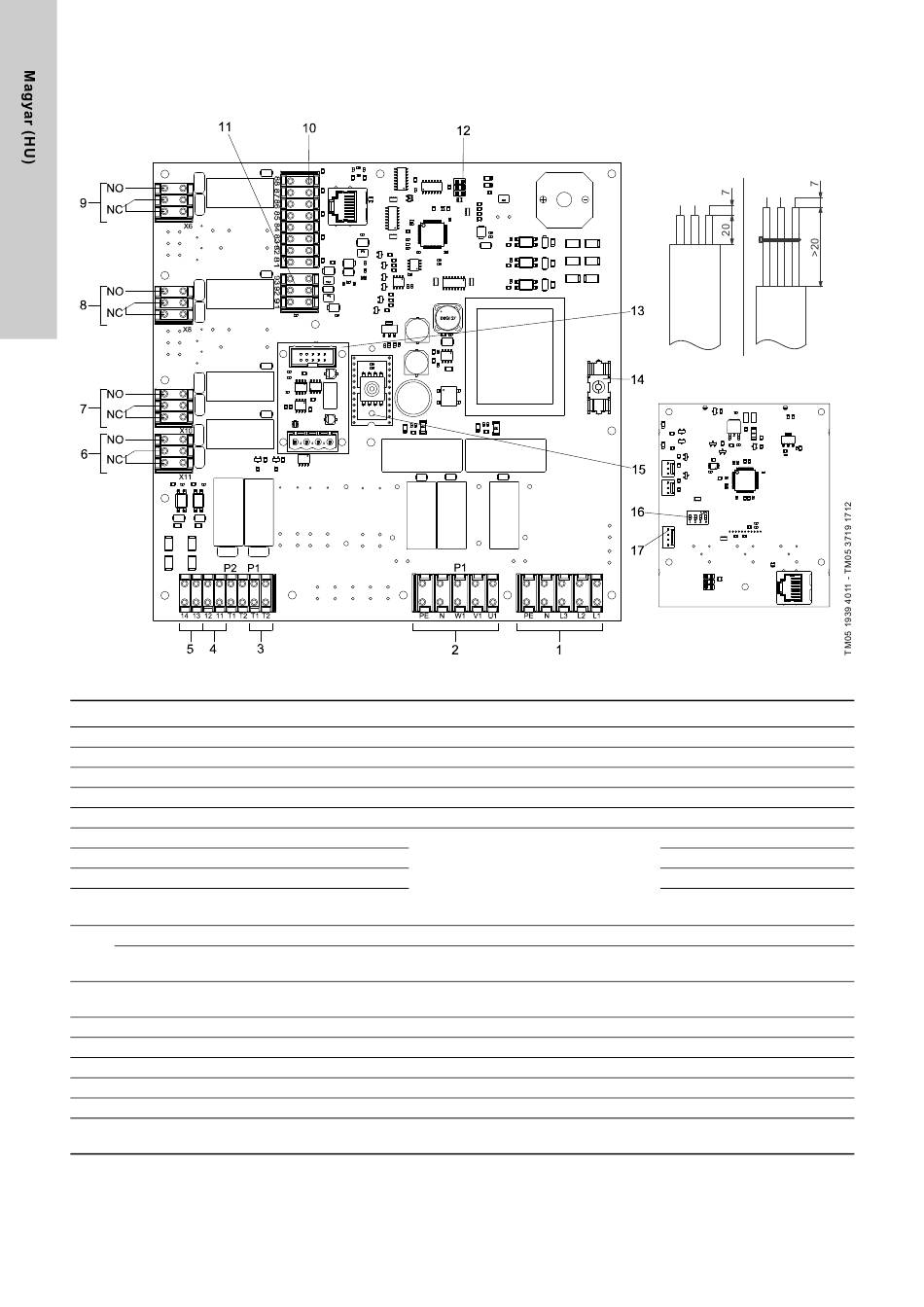

10. ábra LC 221 belső elrendezés (példaként a három fázisú kivitel)
Poz. Leírás
1 Tápfeszültség sorkapcsai
2 1 sz. szivattyú csatlakozó sorkapcsai
3 1 sz. szivattyú hőkapcsolójának sorkapcsai
4 Sorkapcsok a külső nyugtázáshoz
5 Sorkapcsok a külső hibához (a tartályon kívül)
6 A gyűjtött hiba csatlakozó sorkapcsai
7 A magas szint riasztás sorkapcsai
8 Hibajelzés sorkapcsai, 1. szivattyú
9 Üzemjelzés sorkapcsai, 1. szivattyú
Szintkapcsolók sorkapcsai (opció)
10
A kiegészítő magas szint riasztás sorkapcsa
i (a tartályon belül)
Az analóg szenzorok csatlakozására alkalmas
11
sorkapcsok
12 PC Tool szerviz csatlakozó
13 GENIbus csatoló modul csatlakozója
14 Vezérlő áramkör biztosítéka
15 Piezorezisztív nyomásérzékelő modul
16 DIP kapcsolók
17 Elemcsatlakozó, 9 V
286
Megjegyzés: 6-11 sorkapcsok:
Használjon kötegelőt, ha a kábelek
20 mm-nél jobban túlnyúlnak a szigetelésen.
Megjegyzés
230 V
230 V
Potenciálmentes váltókontaktus NO/NC
max. 250 V / 2 A.
Figyelem: Ezeket a sorkapcsokat hálózati
betáp potenciálra vagy alacsony
feszültségre szabad bekötni, de nem
szabad keverni e kettőt.
Digitális
Digitális
0-5 V vagy 4-20 mA
Nem használatos.
Olvadóbiztosító: 100 mAT / 20 mm x ∅5
0-5 V
Nem használatos.
Csak nem tölthető elem használható.
A szabályozó nincs felszerelve töltővel.
Sorkapocs jelölés
PE, N, L3, L2, L1
PE, N, W1, V1, U1
T1, T2
11, 12
13, 14
X11
X10
X8
X6
81-88
81, 82
91 (GND), 92 (jel), 93 (12 V)
-
-
-
-
-
-
