5. Produktbeskrivelse
Multilift M beholderanlæggene beskrives i de følgende afsnit:
• afsnit 5.1 Beholderanlæg som beskriver beholderanlæg med
opsamlingsbeholder, pumpe, kontraventil og niveausensor
• afsnit 5.2 LC 221-styring som beskriver styringen og dennes
funktioner.
I afsnit 7. Installation af beholderanlæg
bliver de ovennævnte komponenter beskrevet som én enhed.
5.1 Beholderanlæg
Grundfos Multilift M beholderanlæg leveres komplet med 1- eller
3-fasede dykpumper der er tilsluttet LC 221-styringen som inde-
holder en niveausensor.
Typenøgle, beholderanlæg
Eksempel
Multilift beholderanlæg
Udgangseffekt, P / 100 [W]
2
1 = 1-faset motor
3 = 3-faset motor
2 = 2-polet motor
4 = 4-polet motor
Typeskilt, beholderanlæg
1
DK - 8850 Bjerringbro, Denmark
2
Typ
Prod.-Nr.
3
P. c.
4
f Hz
5
Phases
6
U V
7
A
I
1/1
8
P kW
1
19
0197
98127055
20
9

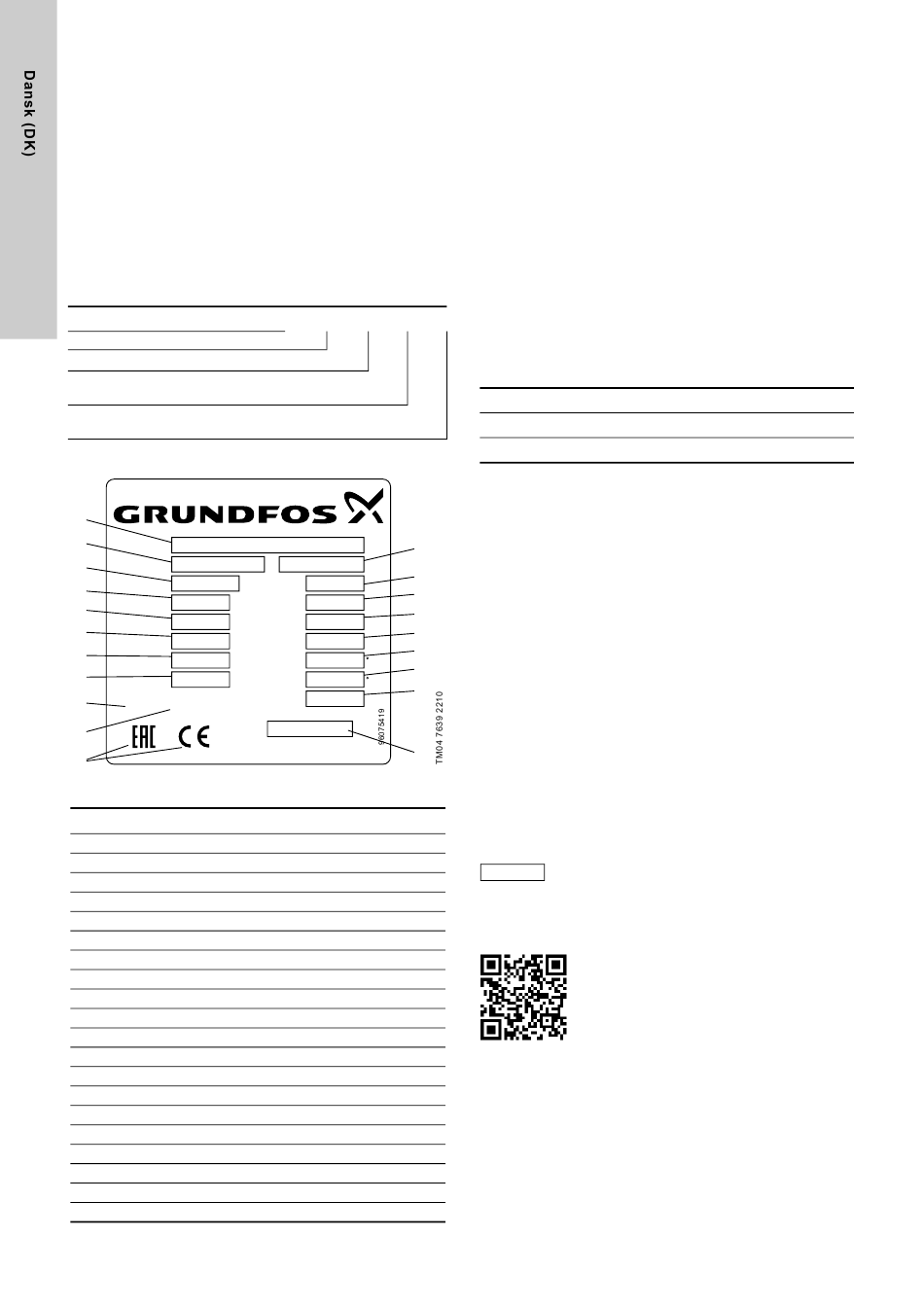

Fig. 2 Typeskilt, beholderanlæg
Pos. Beskrivelse
1 Typebetegnelse
2 Produktnummer
3 Produktionskode, år og uge
4 Frekvens [Hz]
5 Faseantal + spænding [V]
6 Spænding [V]
7 Fuldlaststrøm [A]
8 Motorens indgangseffekt P1 [kW]
9 EAC- og CE-mærker
10 Driftsform
11 Serienummer
3
12 Maksimum flow [m /h]
13 Minimum løftehøjde [m]
14 Maks. løftehøjde [m]
15 Maks. medietemperatur [°C]
16 Maks. omgivelsestemperatur [°C]
17 Vægt [kg]
18 Den europæiske standards identifikationskode
19 Godkendende myndighed
20 Referencenummer til ydelseserklæringen
106
og efterfølgende afsnit
M .22 .3 .4
10
11
Serial no.
12
3
m /h
Q
max
13
m
H
min
14
m
H
max
15
T Med C
max
16
Amb
T C
max
17
G kg
Made in Germany
18
5.1.1 Opsamlingsbeholder
Den gas-, lugt- og tryktætte opsamlingsbeholder er fremstillet af
spildevandsresistent polyethylen (PE) og har de nødvendige
studse til tilslutning af indløbsrør, afgangsrør, udluftningsrør og
en håndbetjent membranpumpe som kan fås som tilbehør.
Opsamlingsbeholderen har en drejelig, excentrisk skive på bagsi-
den som gør det muligt at indstille indløbshøjden til en hvilken
som helst højde mellem 180 og 315 mm over gulvet.
De mest gængse højder er angivet ved siden af indløbet.
Se afsnit 7.3 Fremgangsmåde for installation af
Endvidere har opsamlingsbeholderen tre vandrette indløb i
siderne (2 x DN 100 og 1 x DN 50) og to lodrette indløb i toppen
af beholderen (1 x DN 150 og 1 x DN 50). Centrum af de vand-
rette indløb er 180 mm og 250 mm over gulvet.
Indløbene i siden og bagpå, som er 180 og 250 mm over gulvet,
er til direkte tilslutning af væghængt eller gulvmonteret toilet i
henhold til EN 33 og EN 37. Andre sanitære installationer kan
sluttes til de andre studse.
Beholdervolumen og effektiv volumen (volumen mellem start og
stop) for opsamlingsbeholderen fremgår af følgende tabel:
Tilløbsniveau [mm]
Beholderens totale volumen [l]
Beholderens effektive volumen [l]
Indstilling af det relevante startniveau skal ske under opstartsfa-
sen via opsætningsmenuen. Se afsnit
Første trin efter at strømmen er slået til er en opstartsfase med
indstilling af niveau.
For at mindske bundfældning er beholderens bund rejfet for at
lede spildevandet hen til pumpen.
5.1.2 Pumpe
Pumpens løber er konstrueret som en fristrømsløber, hvilket sik-
rer næsten uændret ydelse igennem hele pumpens levetid. Moto-
rens statorhus er af støbegods. Pumpen har mekanisk akseltæt-
ning.
Se flere tekniske data i afsnit 12. Tekniske
1-fasede motorer er beskyttet af en termoafbryder i viklingerne og
drives via en kondensator i styreskabet.
3-fasede motorer er beskyttet af en termoafbryder i viklingerne og
en ekstra termisk afbryder i styreskabet på Multilift M22, M24,
M32 og M38 som afbryder motoren i tilfælde af overbelastning.
Hvis fasefølgen for 3-fasede pumper er forkert, melder styringen
fejl og tillader ikke pumpen at starte. Se afsnit
fejlmeldinger og fig. 14 for vejledning i ændring af fasefølge. For
omdrejningsretning, se afsnit 10.2
Hvis motoren bliver overbelastet, bliver den stoppet
automatisk.
Bemærk
Når den er afkølet til normal driftstemperatur, starter
den igen automatisk.
Ydelseskurver vises i datahæftet som du kan downloade via
QR-koden eller linket nedenfor:
http://net.grundfos.com/qr/i/98288126
5.1.3 Akseltætning
Pumpen har tre akseltætninger. Oliekamrene imellem disse er
éngangsfyldt og kræver derfor ingen vedligeholdelse. Se service-
instruktionen med hensyn til udskiftninger i forbindelse med ser-
vice.
beholderanlæg.
180 250 315
92
34 49 62
6.2 Opsætningsmenu.
data.
6.4 Beskrivelse af
Motor.
