5.1.3 Empanque
A bomba tem três empanques, e os depósitos de óleo entre eles
estão abastecidos para toda a vida útil da bomba, não reque-
rendo qualquer manutenção. Para a substituição em caso de
assistência, consulte os manuais de serviço.
5.1.4 Cabo do motor
O cabo é instalado no motor através de uma entrada de cabo.
A classe de protecção é IP68. O cabo tem um comprimento de
4 ou 10 m.
Chapa de características, motor
1 DK - 8850 Bjerringbro, Denmark
Prod.-Nr. 98189706 - A
2
P.c. 1217
f 50 Hz
3
Phases 3
4
U 400
V
5
5.3 A
I
1/1
6
2.8
P kW
1
7
P 2.2
2
8

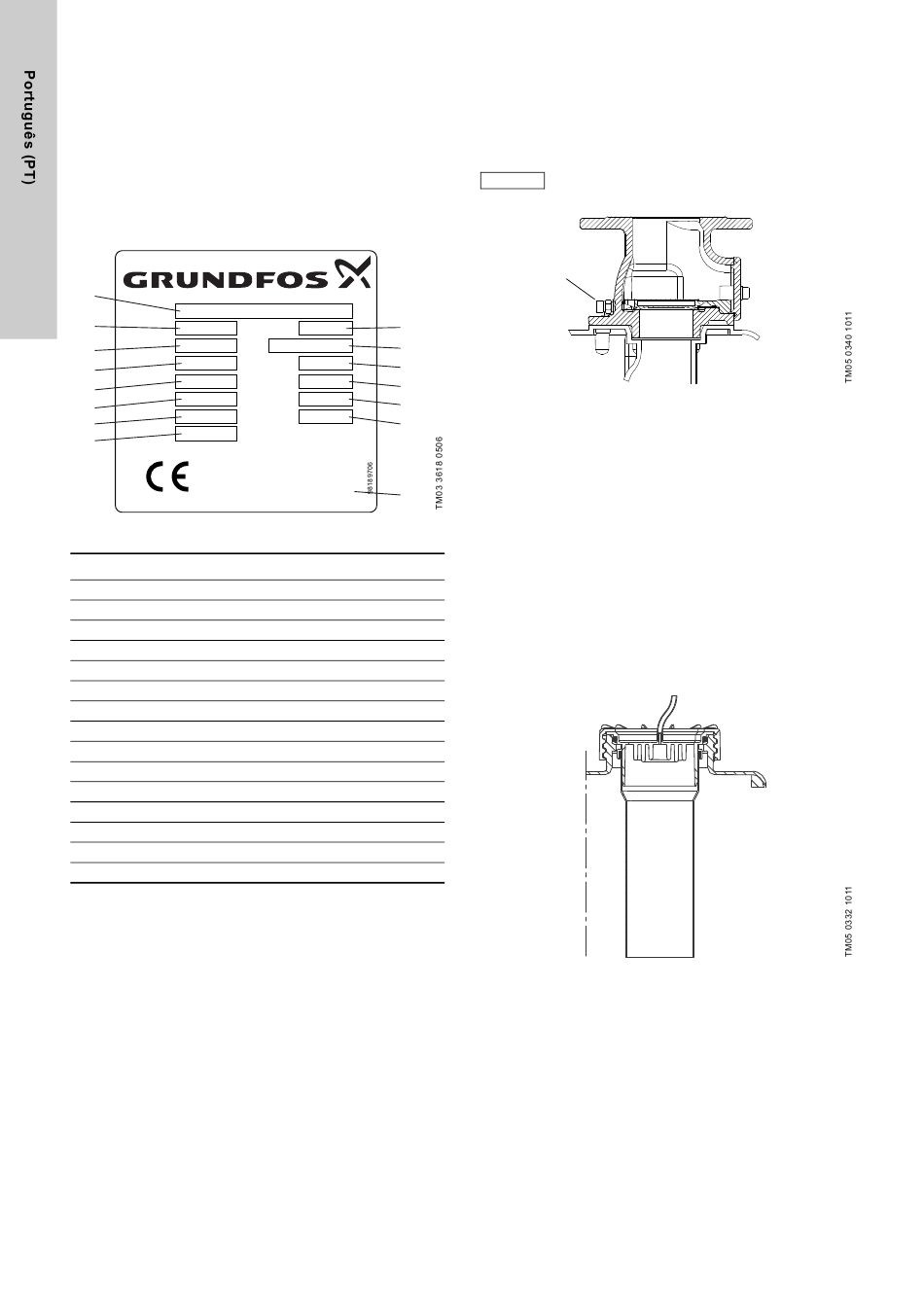

Fig. 3 Chapa de características, motor
Pos. Descrição
1 Código e modelo
2 Código de fabrico, ano e semana
3 Frequência
4 Número de fases
5 Tensão nominal
6 Corrente nominal
7 Potência absorvida
8 Potência do veio
9 Número de série
10 Modo de funcionamento
11 Fator de potência
12 Velocidade nominal
13 Classe de isolamento
14 Peso
15 País de fabrico
432
Serial no. 001 9
S3-40%-1min
10
0.77
11
-1
n 1405 min
12
F
13
G 24 kg
14
IP68
Made in Germany
15
5.1.5 Válvula de retenção
A válvula de retenção DN 80 inclui um parafuso de drenagem
para levantar o cone interno da válvula para drenar a tubagem de
descarga em caso de manutenção ou assistência. A válvula foi
concebida e testada de acordo com a EN 12050-4.
Consulte a fig. 4.
Desaperte a contra-porca um pouco antes de rodar o
Nota
parafuso de drenagem.
Parafuso de
drenagem
Fig. 4 Válvula de retenção
5.1.6 Sensor de nível
O transdutor de pressão piezorresistivo colocado no controlador
está ligado a um tubo de pressão no depósito através de uma
mangueira. A tampa roscada à qual a mangueira está ligada
inclui uma ligação para um tubo DN 100. Este tubo, o tubo de
pressão, prolonga-se para baixo, para o interior do depósito. O
aumento do nível de líquido comprime o ar no interior da man-
gueira e do tubo de pressão, e o sensor piezorresistivo trans-
forma a alteração da pressão num sinal analógico. A caixa de ter-
minais utiliza o sinal analógico para fazer a bomba arrancar e
parar, e para indicar alarme de nível alto de água. O tubo de
pressão está fixado por baixo da tampa roscada e pode ser reti-
rado para manutenção, assistência e para limpeza do interior do
tubo. Um O-ring assegura a estanquidade.
A mangueira é fornecida com um comprimento de 4 ou 10 m.
A mangueira deve estar ligada ao controlador.
Fig. 5 Tampa roscada com mangueira e tubo DN 100
