5.2.3 LC 221 siseplaan
Joonisel 10 on näidatud LC 221 siseplaan.

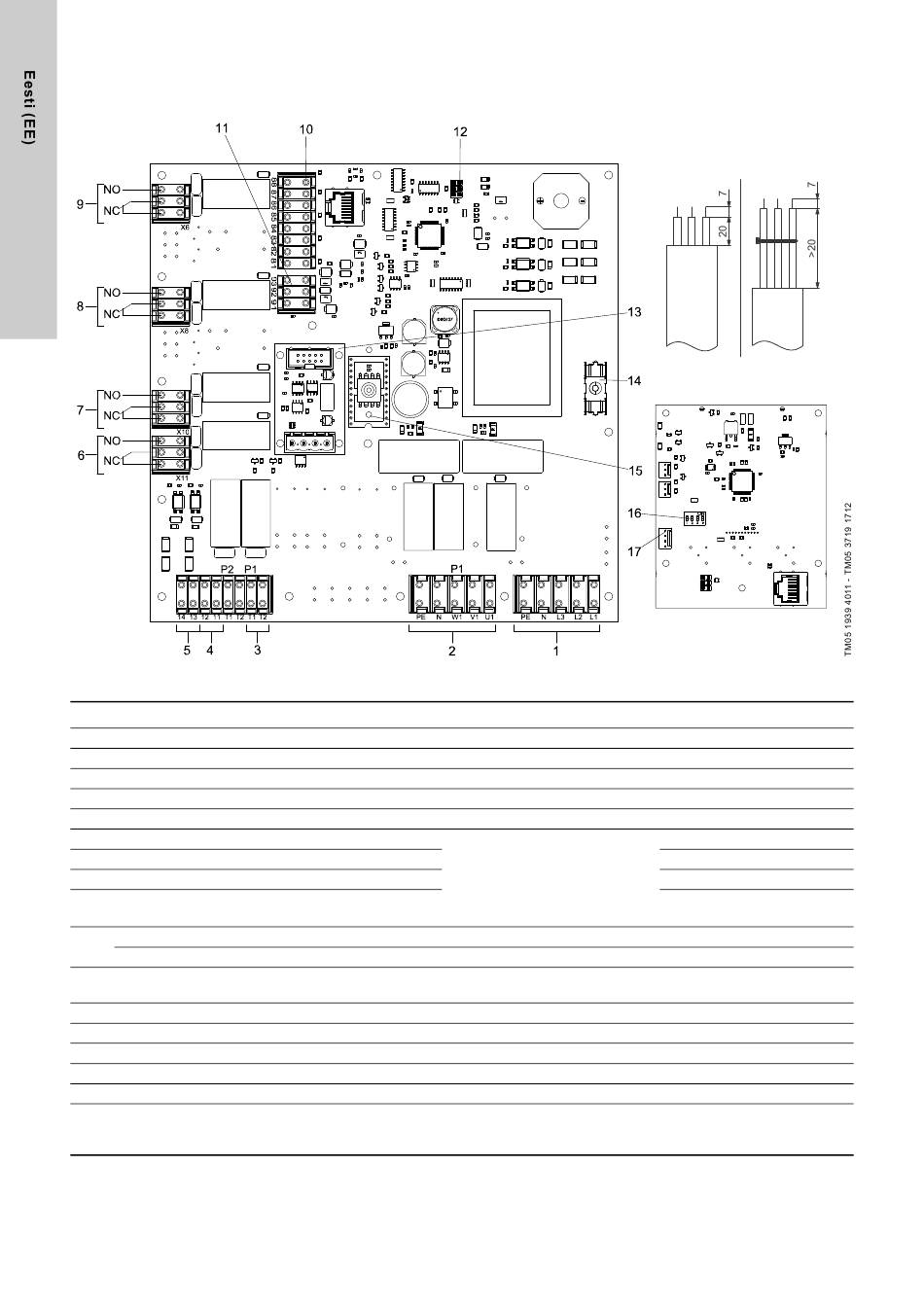

Joonis 10 LC 221 siseplaan (kolmefaasilise PCB näitel)
Nr Kirjeldus
1 Toiteklemmid
2 Klemmid pumba 1 ühendamiseks
3 Termorelee klemmid, pump 1
4 Klemmid väliseks nullimiseks
5 Klemmid välise häire jaoks (väljaspool paaki)
6 Üldrikke klemmid
7 Vee ülataseme häire klemmid
8 Vea klemmid, pump 1
9 Töö klemmid, pump 1
Nivoolülitite klemmid (valikuline)
10
Täiendava vee ülataseme häire klemmid (paagis sees)
11 Analoogandurite klemmid
12 PC Tooli konnektor
13 GENIbus liidese mooduli konnektor
14 Juhtahela kaitse
15 Piesoresistiivne rõhuanduri moodul
16 DIP-lülitid
17 Aku konnektor, 9 V
136
Märkus: Kaabliühendused asendite 6-11 jaoks:
Kasutage juhtmeköidist, kui juhtmed tungivad
kaablimantlist välja rohkem kui 20 mm.
Märkused
230 V
230 V
potentsiaalivabad ümberlülivad
kontaktid NO/NC max 250 V / 2 A.
Tähelepanu: Ühendage need
klemmid tavalise või madalpingega
toitevõrku, kuid ärge kasutage
samal ajal mõlemat.
Digitaal
Digitaal
0-5 V või 4-20 mA
Ei kasutata.
Sulavkaitse: 100 mAT / 20 mm x ∅5
0-5 V
Ei kasutata.
Ainult mittelaetavad patareid.
Juhtseadmel puudub
laadimisvõimalus.
Klemmide tähistus
PE, N, L3, L2, L1
PE, N, W1, V1, U1
T1, T2
11, 12
13, 14
X11
X10
X8
X6
81-88
81, 82
91 (GND), 92 (Signaal),
93 (12 V)
-
-
-
-
-
-
