8.3 Električni priključak
Upozorenje
LC 221 mora biti priključen u skladu sa pravilima
struke i standardima koji važe za primjenu za koju je
namijenjen.
Upozorenje
Prije otvaranja ormara, isključite opskrbni napon.
Radni napon i frekvencija navedeni su na natpisnoj pločici
uređaja. Provjerite da li regulator odgovara električnom napajanju
dostupnom na mjestu instalacije.
Svi kablovi/vodovi moraju biti montirani kroz kabelske uvodnice i
brtve (IP56).
Utičnica za opskrbu električnom energijom mora biti postavljena u
blizini kućišta jer se regulator isporučuje sa 1,5 m kabela, šuko
utikačem za jednofazne i CEE utikačem za trofazne crpke.
Maksimalni rezervni osigurač naveden je na natpisnoj pločici
regulatora.
Ukoliko to lokalni propisi zahtijevaju, ugradite eksternu glavnu
sklopku.
8.4 Podešavanje LC 221
Potrebno je podesiti samo razinu pokretanja koja odgovara razini
ulaza sabirnog spremnika. Sve ostale vrijednosti su unaprijed
podešene, ali se mogu podesiti ako je potrebno.
Odaberite visinu ulazne cijevi, 180, 250 ili 315 mm iznad poda,
koristeći tipke i , i pritisnite tipku
vrijednosti. Ako je visina ulazne cijevi između dviju vrijednosti,
npr. 220 mm iznad poda, odaberite najbližu nižu vrijednost
(180 mm). Sada je regulator spreman za automatski način rada.
Sljedeće vrijednosti se mogu mijenjati, ako je potrebno:
Razina pokretanja
Razina pokretanja mora biti podešena prema visini ulazne cijevi
iznad razine poda (180, 250 i 315 mm). Razine alarma i
zaustavljanja su unaprijed podešene.
Nazivna struja
Unaprijed podešene tvorničke postavke prema nazivnoj struji
motora. Zaštita protiv blokade crpke je unaprijed podešena
vrijednost za nadstruju.
Odgoda zaustavljanja
Odgoda zaustavljanja povećava efektivni volumen i smanjuje
količinu preostale vode u spremniku. Također sprječava i vodeni
udar. Protupovratni ventil se nježnije zatvara.
Unaprijed podešena vrijednost je 0.
Odgoda pokretanja
Obično nije potrebno napraviti prilagodbe za precrpne stanice
osim na kući na vodi ili pontonskom brodu. Unaprijed podešena
vrijednost je 0.
Odgoda alarma
Visoki privremeni priljev može uzrokovati kratkotrajni alarm
visoke razine. Ova situacija može nastati kada je filter ispiranja
bazena povezan sa Multilift M. Unaprijed podešena vrijednost je
5 sekundi.
Interval održavanja
Interval održavanja/servisa se može podesiti na 0, 3, 6 ili
12 mjeseci i prikazan je na SERVISNOM zaslonu (nema zvučnog
signala).
Poništenje alarma
Moguće je postaviti regulator da automatski poništi neke alarme
kada greška nestane; međutim, većina se alarma mora ručno
poništiti. Pogledajte poglavlje 6.4 Opis prikaza
Unaprijed podešena vrijednost je AUTO.
Poništavanje na tvorničke postavke
Regulator će se ponovno pokrenuti, i početne postavke će se
ponovno morati podesiti. Pogledajte poglavlje
postavki.
272
8.4.1 Eksterni alarm
Precrpne stanice se često ugrađuju u sabirnim jamama u
podrumima zgrada. To je najdublja točka u zgradi, i dodatna
sklopka alarma razine se može postaviti izvan precrpne stanice
za detekciju poplava uzrokovanih curenjem, pucanjem cijevi ili
priljevom podzemnih voda.
Eksterni alarm se može spojiti na sklopku razine (230 V / 2 A) na
stezaljke 13, 14.

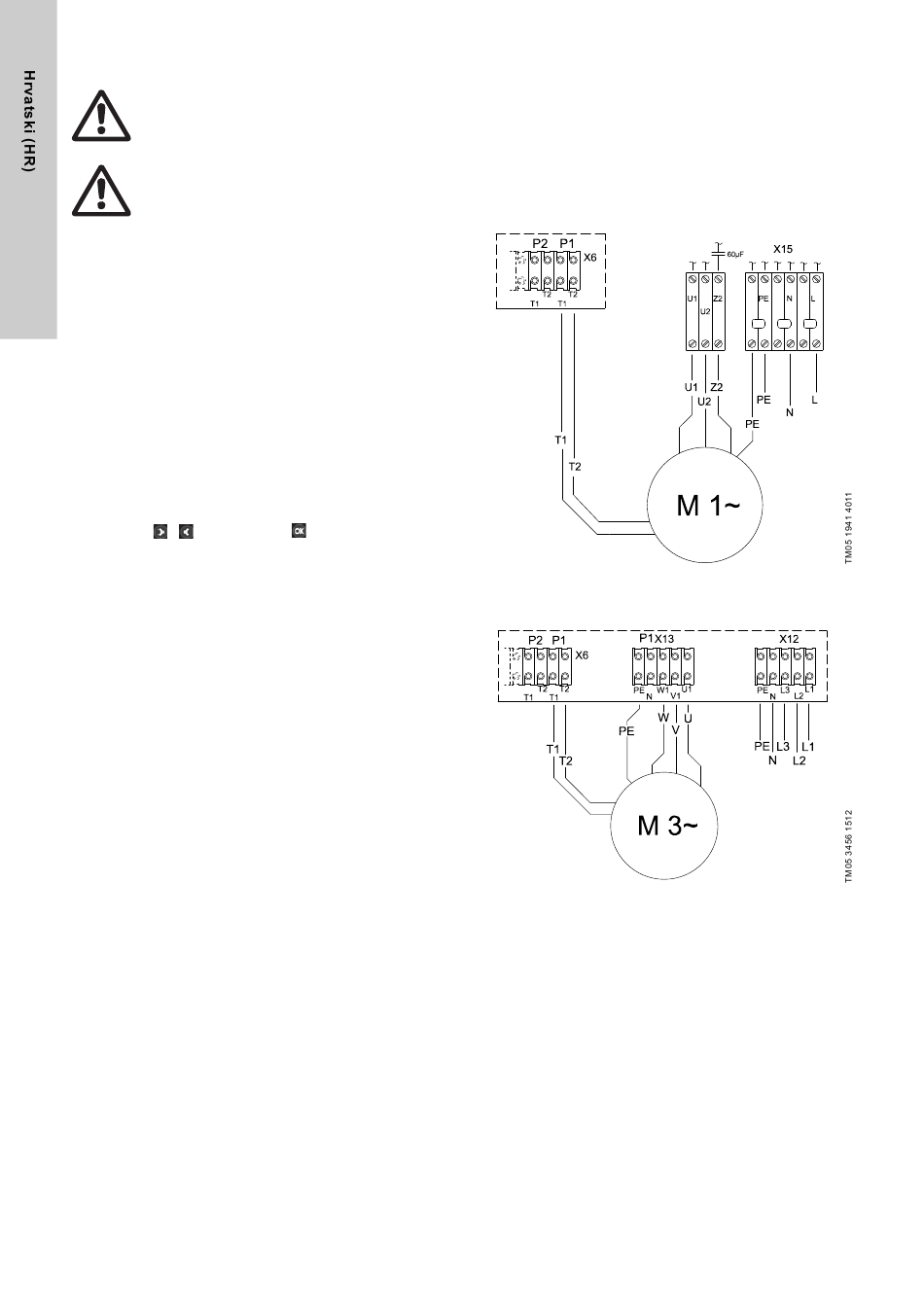

8.5 Dijagrami ožičenja
za spremanje željene
greške.
6.2 Izbornik
Slika 25 Dijagram ožičenja, jednofazni, Multilift M.12.1.4 i
M.15.1.4
Slika 26 Dijagram ožičenja, trofazni Multilift M.12.3.4 i
M.15.3.4
