5.1.4 Mootorikaabel
Mootorikaabel on mootoriga ühendatud kaablisisendi kaudu.
Kaitseklass on IP68. Kaabel on kas 4 või 10 m pikk.
Andmeplaat, mootor
1 DK - 8850 Bjerringbro, Denmark
Prod.-Nr. 98189706 - A
2
P.c. 1217
f 50 Hz
3
Phases 3
4
U 400
V
5
5.3 A
I
1/1
6
2.8
P kW
1
7
P 2.2
2
8

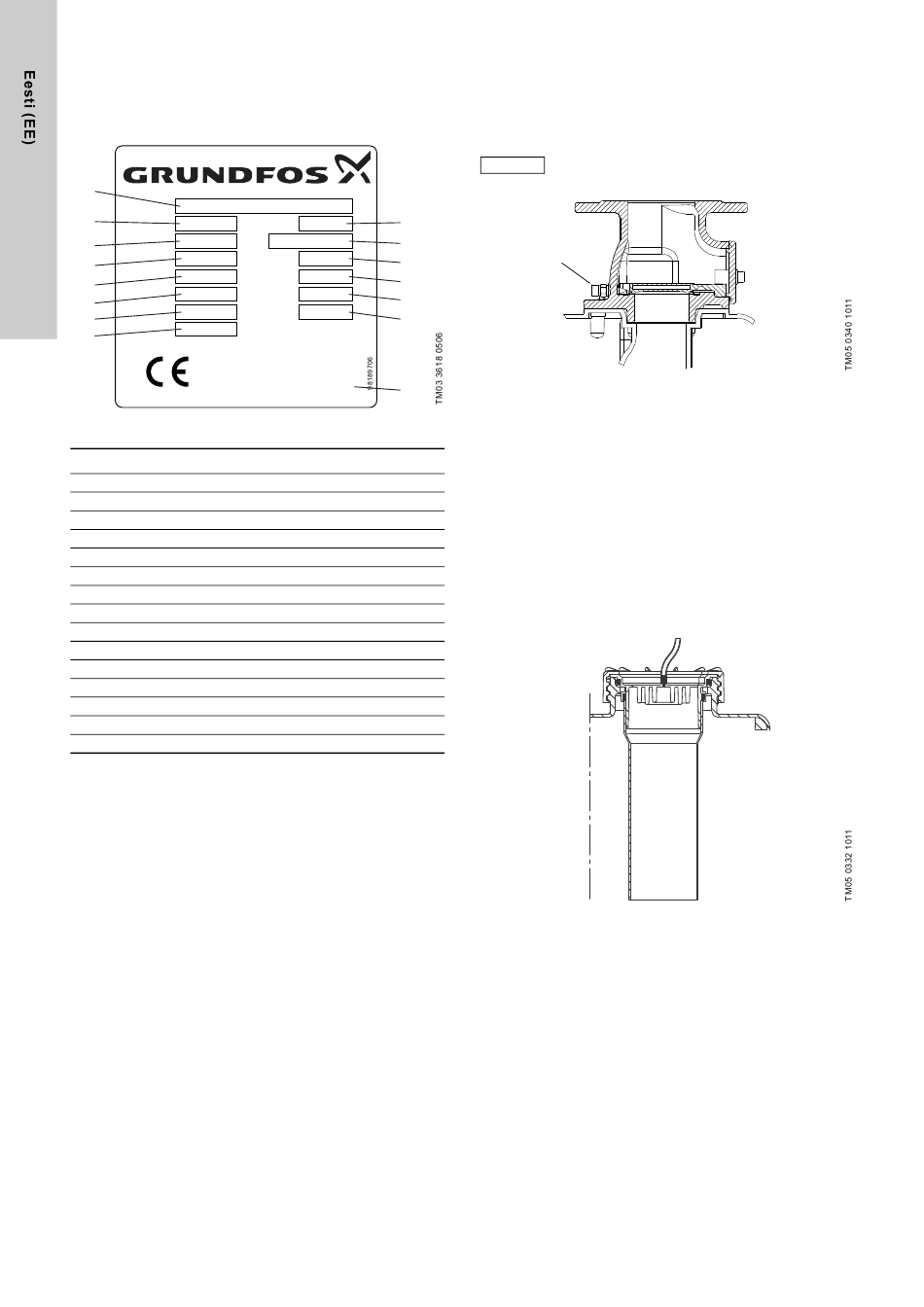

Joonis 3 Andmeplaat, mootor
Pos. Kirjeldus
1 Tootenumber ja mudel
2 Tootekood, aasta ja nädal
3 Sagedus
4 Faaside arv
5 Nimipinge
6 Nimivool
7 Sisendvõimsus
8 Võimsus võllil
9 Seerianumber
10 Töörežiim
11 Võimsustegur
12 Nimikiirus
13 Isolatsiooniklass
14 Kaal
15 Päritoluriik
132
Serial no. 001 9
S3-40%-1min
10
0.77
11
-1
n 1405 min
12
F
13
G 24 kg
14
IP68
Made in Germany
15
5.1.5 Tagasilöögiklapp
DN 80 tagasilöögiklapp sisaldab drenaažikruvi sisemise
ventiiliklapi ülestõstmiseks, et tühjendada äravoolutoru hoolduse
või remondi korral. Klapp on välja töötatud ja seda on testitud
vastavalt standardile EN 12050-4. Vt joonist 4.
Lõdvendage veidi lukustusmutrit enne drenaažikruvi
Märkus
keeramist.
Drenaažikruvi
Joonis 4 Tagasilöögiklapp
5.1.6 Nivooandur
Kontrolleris olev piesoresistiivne rõhuandur on ühendatud vooliku
kaudu paagis oleva survetoruga. Otsakork vooliku ühenduskohas
sisaldab ühendust DN 100 toru jaoks. See toru, survetoru, ulatub
paaki. Tõusev vedeliku tase surub õhu survetorus ja voolikus
kokku ning piesoresistiivne andur muundab muutuva rõhu
analoogsignaaliks. Juhtkilp kasutab analoogsignaali pumba
käivitamiseks ja seiskamiseks ning kõrge veetaseme häire
andmiseks. Survetoru on kinnitatud otsakorgi alla ja seda saab
välja võtta hoolduseks, remontimiseks ja toru puhastamiseks
seestpoolt. Rõngastihend tagab tiheduse.
Voolik tarnitakse kas 4 või 10 m pikkusena. Voolik tuleb
ühendada kontrolleriga.
Joonis 5 Otsakork vooliku ja DN 100 toruga
