5.1.4 Motora kabelis
Motora kabelis ir pievienots motoram, izmantojot kabeļa ievadu.
Korpusa klase ir IP68. Kabelis ir 4 vai 10 m garš.
Motora pases datu plāksnīte
1 DK - 8850 Bjerringbro, Denmark
Prod.-Nr. 98189706 - A
2
P.c. 1217
f 50 Hz
3
Phases 3
4
U 400
V
5
5.3 A
I
1/1
6
2.8
P kW
1
7
P 2.2
2
8

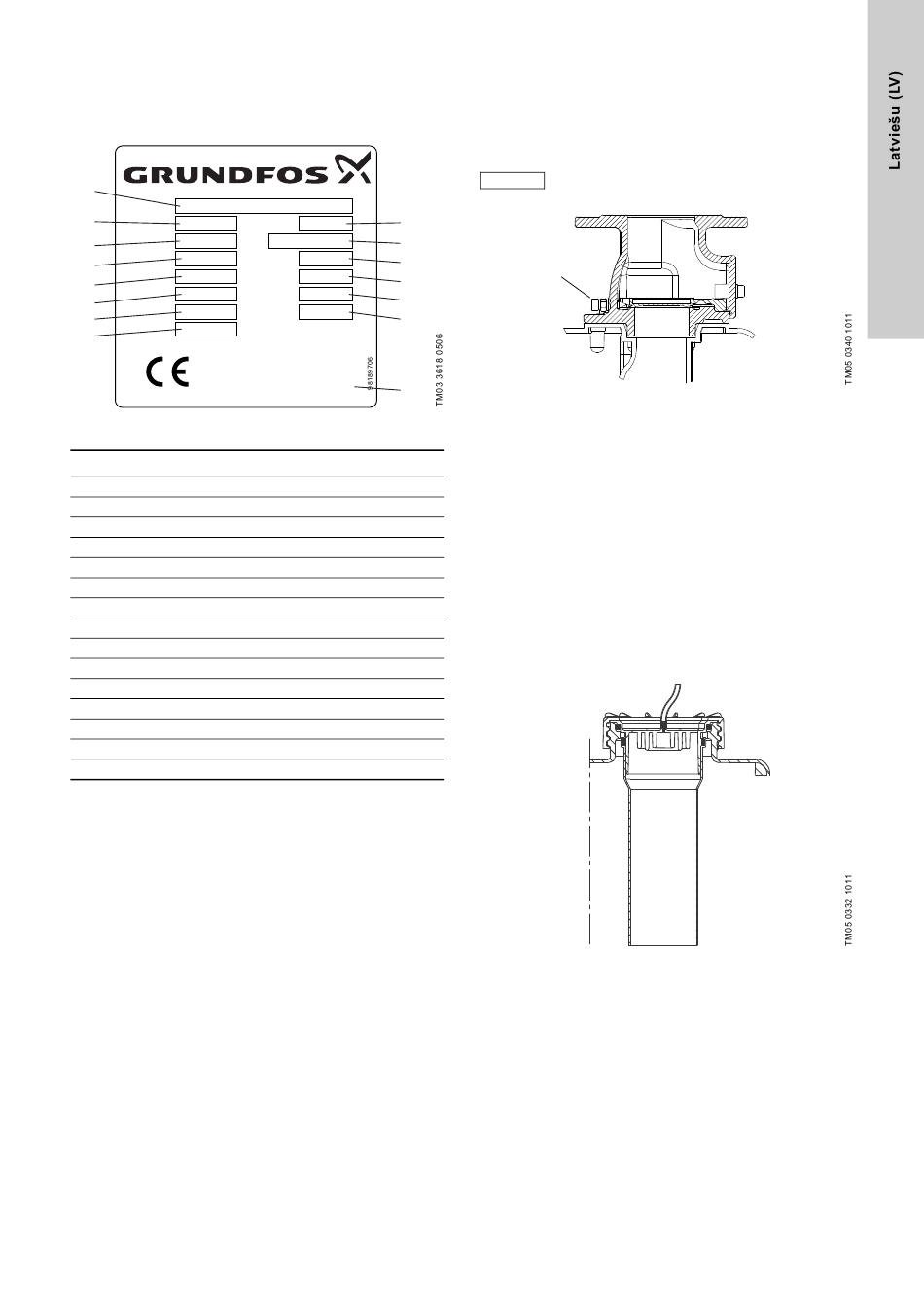

3. ilustr. Motora pases datu plāksnīte
Poz. Apraksts
1 Produkta numurs un modelis
2 Ražošanas kods, gads un nedēļa
3 Frekvence
4 Fāžu skaits
5 Nominālais spriegums
6 Nominālā strāva
7 Ieejas jauda
8 Vārpstas jauda
9 Sērijas numurs
10 Darba režīms
11 Jaudas koeficients
12 Nominālais ātrums
13 Izolācijas klase
14 Svars
15 Ražotājvalsts
Serial no. 001 9
S3-40%-1min
10
0.77
11
-1
n 1405 min
12
F
13
G 24 kg
14
IP68
Made in Germany
15
5.1.5 Vienvirziena vārsts
DN 80 vienvirziena vārsts ietver iekšējā atloka pacelšanai
paredzētu izlaišanas skrūvi, lai izvadītu šķidrumu no izplūdes
caurules tehniskās apkopes vai servisapkalpošanas gadījumā.
Vārsts ir izveidots un pārbaudīts saskaņā ar EN12050-4.
Sk. 4. ilustrācijā.
Pirms izlaišanas skrūves pagriešanas nedaudz
Piezīme
jāatgriež sprostuzgrieznis.
Izlaišanas skrūve
4. ilustr. Vienvirziena vārsts
5.1.6 Līmeņa sensors
Regulatorā ievietotais pjezorezistīvais spiediena sensors ar
šļūtenes palīdzību ir savienots ar spiediencauruli tvertnē.
Uzskrūvējamais vāciņš, kur šļūtene ir pievienota, ietver
savienojumu DN 100 caurulei. Šī caurule, spiediencaurule, ieiet
tvertnē. Pieaugošs šķidruma līmenis saspiež gaisu
spiediencaurulē un šļūtenē un pjezorezistīvais sensors pārveido
izmainījušos spiedienu analogā signālā. Vadībbas bloks lieto
analogo signālu, lai ieslēgtu un izslēgtu sūkni un norādītu augsta
ūdens līmeņa avārijsignalizāciju. Spiediencaurule ir fiksēta zem
uzskrūvējamā vāciņa, un to var izņemt, ja ir nepieciešams veikt
tehnisko apkopi, servisapkalpošanu vai attīrīt caurules iekšpusi.
Apaļā šķērsgriezuma blīvgredzens nodrošina hermētiskumu.
Pegādātās šļūtenes garums ir 4 vai 10 m. Šļūtene jāsavieno ar
regulatoru.
5. ilustr. Uzskrūvējamais vāciņš ar šļūteni un DN 100 cauruli
