LC 221 valdiklio tipo žymėjimo paaiškinimas
Pavyzdys LC 221 .1 .230 .1 .10 .30
LC 221 = valdiklio tipas
1 = vieno siurblio valdiklis
2 = dviejų siurblių valdiklis
Įtampa [V]
1 = vienfazis
3 = trifazis
Maks. darbinė srovė [A]
Kondensatoriai [μF]
Paleidimo būdas:
[ ] = tiesioginis
SD = žvaigždės-trikampio perjungimu
LC 221 valdiklio vardinė plokštelė
Valdiklio tipas, įtampos variantas ir t.t. nurodyti vardinėje
plokštelėje, esančioje ant valdiklio korpuso šono.
1
2
Type LC 221.1.230.1.10.30/150 MPU
3
98189707
Prod.-No.
4
1221 Serial no.
P.c.
5
Phases 1
6
I 10 A
Pump max
7
U 250
V
contact max
I 16
A
Fuse max
8
O
T 0 C
Amb min
I
c < 10 kA
IP55

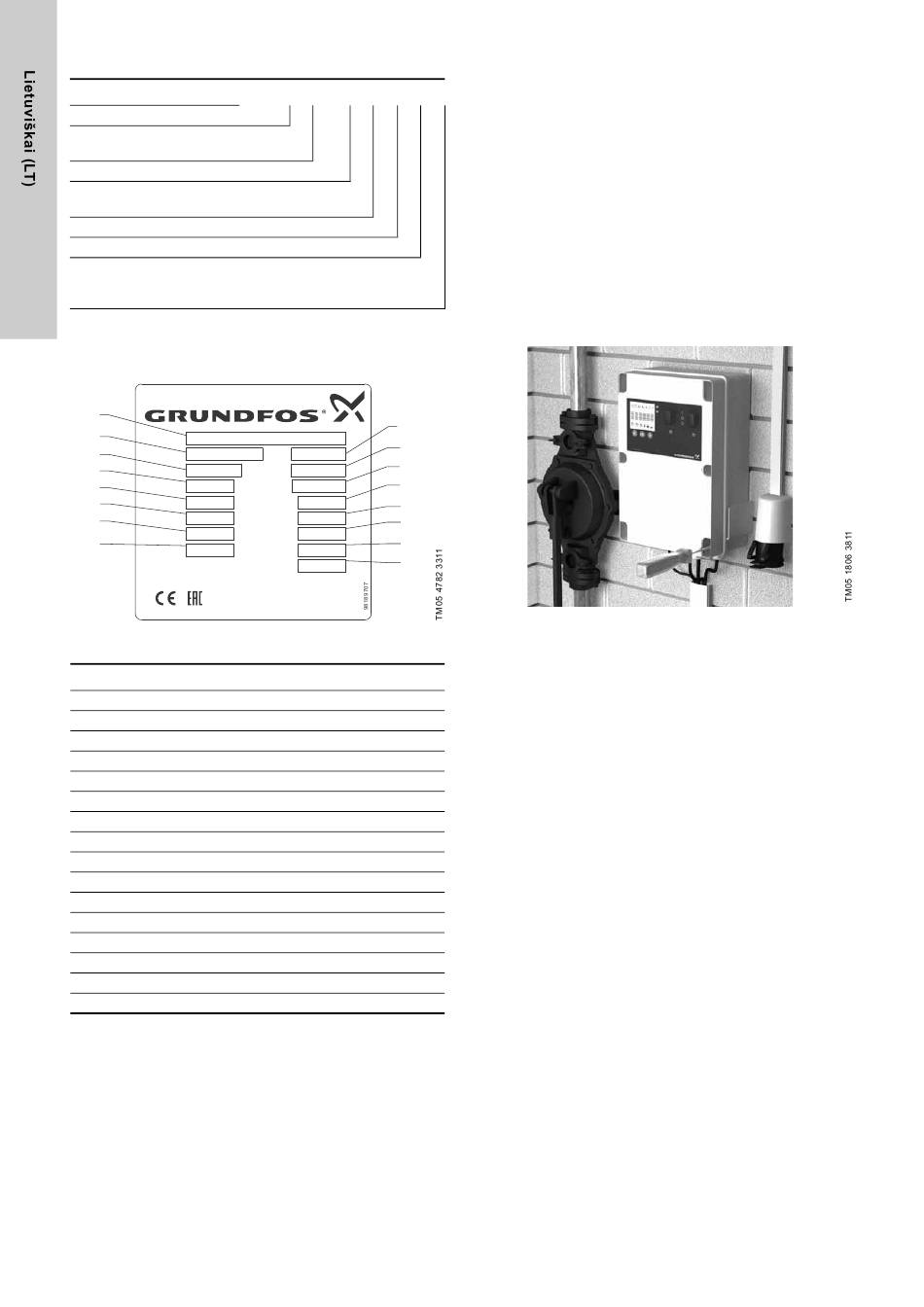

7 pav. LC 221 valdiklio vardinės plokštelės pavyzdys
Poz. Aprašymas
1 Tipas
2 Produkto numeris
3 Pagaminimo kodas, metai ir savaitė
4 Fazių skaičius
5 Maksimali siurblio naudojama srovė
6 Maksimali įtampa nulinio potencialo kontakte
7 Maksimalus saugiklio amperažas
8 Minimali aplinkos temperatūra
9 Versija
10 Serijos numeris
11 Nominali įtampa
12 Naudojama galia
13 Maksimali srovė nulinio potencialo kontakte
14 Masė
15 Maksimali aplinkos temperatūra
16 Dažnis
334
9
10
V01
11
0012
12
U 220-240 V
13
P 3 W
max
14
I 2
A
contact max
kg
G 5.2
15
T 40 O
C
Amb max
16
f 50 Hz
Made in Germany
5.2.1 Konstrukcija
LC 221 lygio valdiklyje yra siurbliams valdyti ir apsaugoti
reikalingi komponentai - relės ir kondensatoriai vienfaziams
varikliams, kontaktoriai ir papildomas variklio apsaugos išjungiklis
trifaziams varikliams (> Multilift M22).
Valdymo skydelis turi vartotojo sąsają su valdymo mygtukais ir
displėjumi, rodančiu darbinę būseną ir sutrikimus.
Taip pat yra integruotas pjezoresitorinis slėgio jutiklis, žarnele
prijungtas prie surinkimo bake esančio slėgio vamzdžio ir
matuojantis suspausto oro slėgį. Be to, jame yra elektros
maitinimo gnybtai, siurblio prijungimo gnybtai ir
skyriuje 5.2 LC 221 valdiklis nurodytų įėjimų ir išėjimų gnybai.
Priekinis dangtis uždaromas keturiais užraktais, pasukamais
ketvirtį apsisukimo. Kairėje pusėje užraktai yra pratęsti ir
spyruokliniais vyriais prijungti prie korpuso dugno. Spinta gali būti
pritvirtinta prie sienos jos neatidarius. Pridedamas skylių gręžimo
šablonas ir šeši sraigtai su guminiais laikikliais.
8 pav. LC 221 valdiklio tvirtinimas
