5.2 LC 221 regulator
LC 221 je regulator razine posebno dizajniran za reguliranje i
nadzor Grundfos precrpne stanice, Multilift M. Osnova za
regulaciju je signal koji se kontinuirano prima od piezorezistivnog,
analognog senzora razine.
Regulator razine uključuje i isključuje Multilift M crpku prema
razini tekućine izmjerenoj od strane senzora razine.
Dostizanjem razine pokretanja, crpka će se pokrenuti, a
spuštanjem razine tekućine do razine zaustavljanja, regulator će
crpku zaustaviti. Alarm će se prikazati u slučaju visoke razine
tekućine u spremniku, kvara crpke, itd.
Regulator razine ima mnogo više funkcija, kao što je opisano u
nastavku.

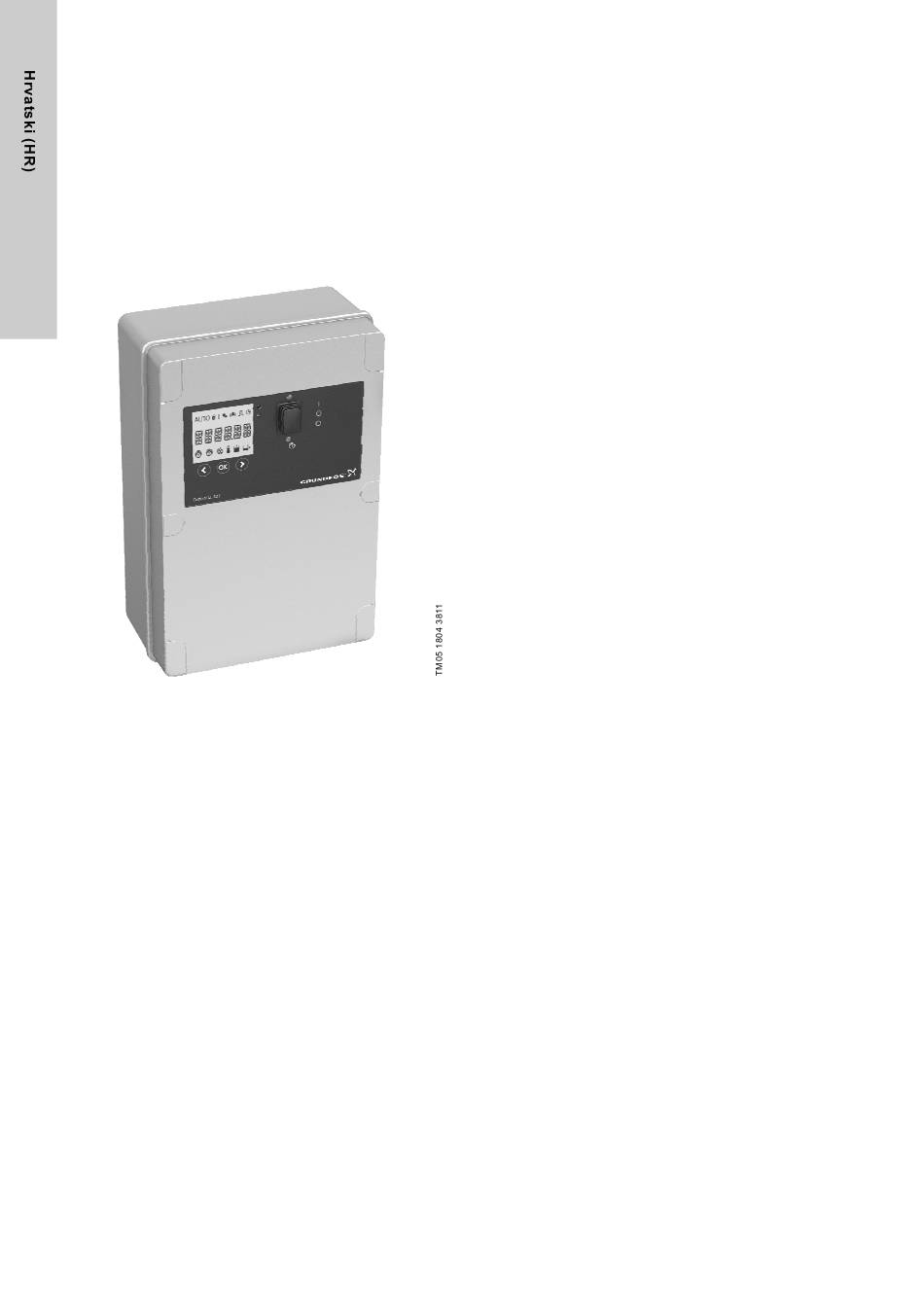

Slika 6 LC 221 regulator razine za Multilift M
LC 221 regulator ima sljedeće funkcije:
• on/off upravljanje jedne crpke za otpadne vode temeljeno na
kontinuiranom signalu piezorezistivnog senzora razine
• zaštita motora preko motorske zaštitne sklopke i/ili mjerenjem
struje kao i spoj termičkih sklopki
• zaštita motora putem ograničenja vremena rada s naknadnim
radom u hitnom slučaju. Normalno vrijeme rada je maks.
20 sekundi, i vrijeme rada je ograničeno na tri minute
(pogledajte poglavlje 6.4 Opis prikaza
F011).
• automatski test rada (2 sekunde) tijekom dugih razdoblja
neaktivnosti (24 sata nakon zadnje operacije)
• odgoda ponovnog pokretanja sve do 45 sekundi nakon
povrata sa prekida napajanja na rad s električnim naponom
(kako bi se jednoliko opteretila mreža pri pokretanju nekoliko
uređaja istovremeno)
• podešavanje vremena odgode:
– odgoda zaustavljanja (vrijeme od postizanja razine
zaustavljanja do zaustavljanja crpke) - smanjuje vodeni
udar ako su cijevi dugačke
– odgoda pokretanja (vrijeme od postizanja razine pokretanja
do pokretanja crpke)
– odgoda alarma (vrijeme od pojavljivanja greške do javljanja
alarma). Ovo sprječava kratkotrajni alarm visoke razine u
slučaju privremenog visokog priljeva u spremnik.
258
•
•
•
•
•
•
•
•
Kao standard, LC 221 ima četiri bezpotencijalna izlaza za:
Nadalje, LC 221 ima šest ulaza za sljedeće funkcije:
Za ažuriranja i daljnje prilagodbe, može se spojiti PC-Tool.
Pogledajte servisne upute.
U slučaju da normalna opskrba električnom energijom prestane,
može se ugraditi baterija (dodatna oprema) koja uključuje zvučni
alarm (zujalo). Zujalo je aktivirano sve dok greška postoji.
Ne može se poništiti.
greške, kod greške
U slučaju lokalnog prekida struje, izlaz općeg alarma, koji je
bezpotencijalni kontakt prebacivanja, može se koristiti za
prosljeđivanje signala alrama kontrolnoj sobi putem vanjskog
izvora energije.
automatsko mjerenje struje za ukazivanje alarma
podešavanje vrijednosti struje:
– nadstruja (unaprijed postavljeno)
– nazivna struja (unaprijed postavljeno)
– struja rada na suho (unaprijed postavljeno)
prikaz rada:
– način rada (automatski, ručni)
– radni sati
– impulsi (broj pokretanja)
– najviša izmjerena struja motora.
prikaz alarma za:
– status crpke (u radu, greška)
– greška u redoslijedu faza i nedostatak faze
– kvar termičke sklopke
– alarm visoke razine (odgoda od 5 sekundi)
– vrijeme za servis/održavanje (mogućnost odabira).
odabir automatskog poništavanja alarma
dnevnik grešaka do 20 alarma
odabir između različitih razina pokretanja
odabir intervala održavanja (0, 3, 6 ili 12 mjeseci).
– crpka radi
– kvar crpke
– alarm visoke razine vode
– općenita greška.
– spajanje analognog senzora (4-20 mA ili 0-5 V)
– spajanje do četiri sklopke razine ili sklopke tlaka umjesto
analognog senzora. Dodatna plovna sklopka se može
priključiti na ulaz alarma kao pričuva za analogni senzor.
– spajanje zasebne sklopke razine za detekciju poplave izvan
Multilift M. Precrpne stanice se često ugrađuju u sabirnoj
jami u podrumu - najnižoj točci u zgradi. U slučaju npr.
podzemnih dotoka vode ili pucanja cijevi, regulator će
pokrenuti alarm.
– spajanje piezorezistivnog senzora tlaka PCB
(unaprijed sastavljen)
– spajanje vanjskog poništavanja alarma
– spajanje termičke sklopke motora.
