5.1.4 Motorkabel
Kabeln går in i motorn genom en kabelgenomföring. Kapslings-
klass är IP68. Kabellängd är 4 eller 10 m.
Typskylt, motor
1 DK - 8850 Bjerringbro, Denmark
Prod.-Nr. 98189706 - A
2
P.c. 1217
f 50 Hz
3
Phases 3
4
U 400
V
5
5.3 A
I
1/1
6
2.8
P kW
1
7
P 2.2
2
8

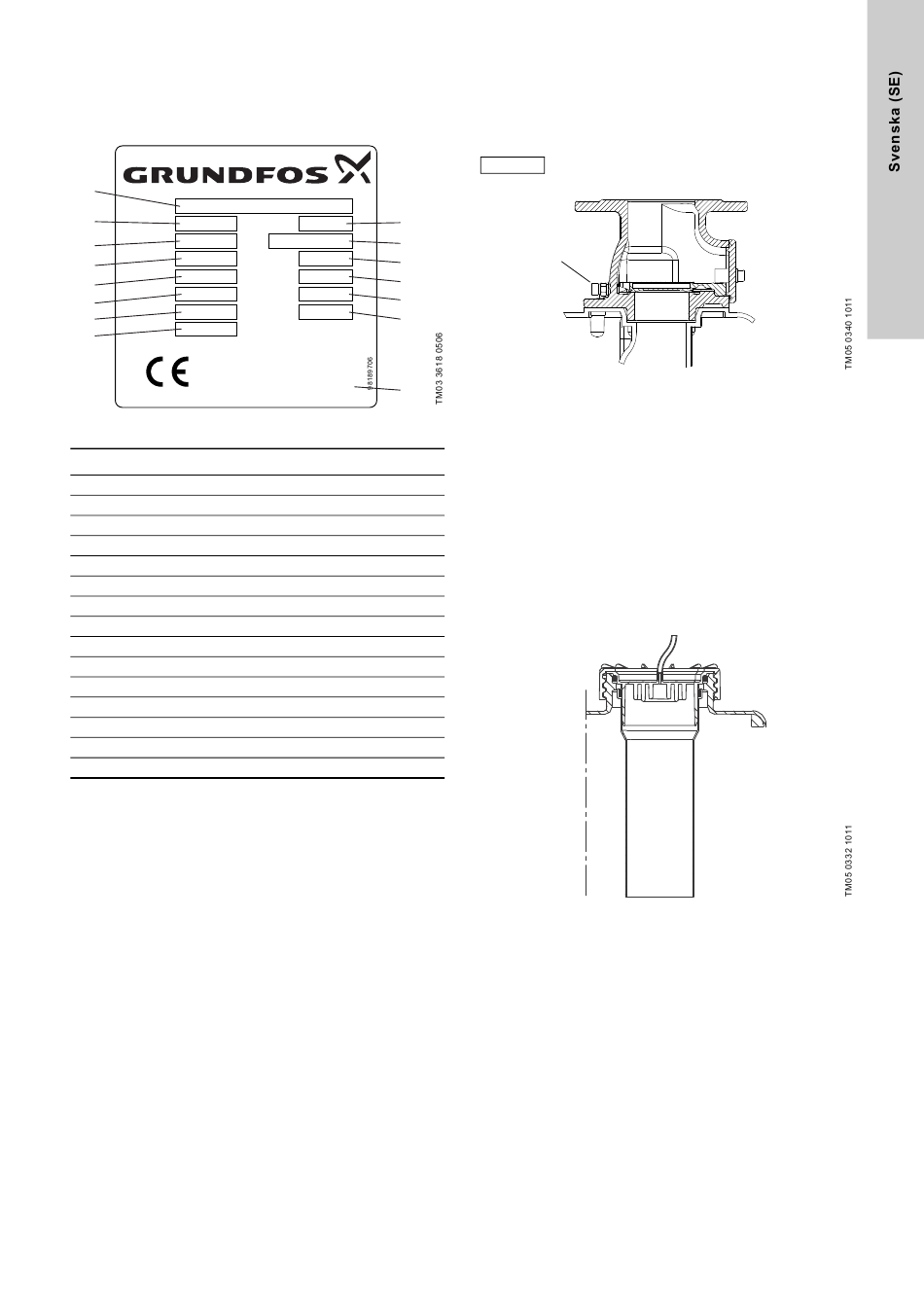

Fig. 3 Typskylt, motor
Pos. Beskrivning
1 Artikelnummer och modell
2 Tillverkningskod, år och vecka
3 Frekvens
4 Antal faser
5 Märkspänning
6 Märkström
7 Inkommande effekt
8 Axeleffekt
9 Serienummer
10 Driftsform
11 Effektfaktor
12 Nominellt varvtal
13 Isolationsklass
14 Vikt
15 Tillverkningsland
Serial no. 001 9
S3-40%-1min
10
0.77
11
-1
n 1405 min
12
F
13
G 24 kg
14
IP68
Made in Germany
15
5.1.5 Backventil
Backventilen DN 80 har en dräneringsskruv som lyfter den invän-
diga klaffen så att utloppsröret kan tömmas vid underhåll eller
service. Ventilen är konstruerad och testad enligt EN12050-4.
Se fig. 4.
Lossa låsmuttern något innan dräneringsskruven
Anm.
vrids.
Dräneringskruv
Fig. 4 Backventil
5.1.6 Nivågivare
Den piezoresistiva tryckgivaren i styrenheten ansluts med en
slang till tryckröret i tanken. Skruvlocket där slangen är ansluten
har en anslutning för ett rör DN 100. Detta rör, tryckröret, sträcker
sig ned i tanken. När vätskenivån stiger ökar lufttrycket inne i
tryckröret och slangen och den piezoresistiva givaren omvandlar
tryckförändringen till en analog signal. Styrenheten använder den
analoga signalen för att starta och stoppa pumpen samt för att
indikera högnivålarm. Tryckröret är fäst under skruvlocket och
kan demonteras för underhåll eller service samt för invändig ren-
göring av röret. En O-ring säkerställer täthet.
Slangen levereras med längder på 4 eller 10 meter. Slangen ska
anslutas till styrenheten.
Fig. 5 Skruvlock med slang och rör DN 100
