3. Általános ismertetés
A Grundfos Multilift M átemelő berendezések gyűjtőtartállyal,
szivattyúval, szintérzékelővel, visszacsapó szeleppel, LC 221
vezérléssel és csatlakozó elemekkel komplett egységként
kerülnek forgalomba.
Az alábbiakban a berendezés részeinek leírása a következik.

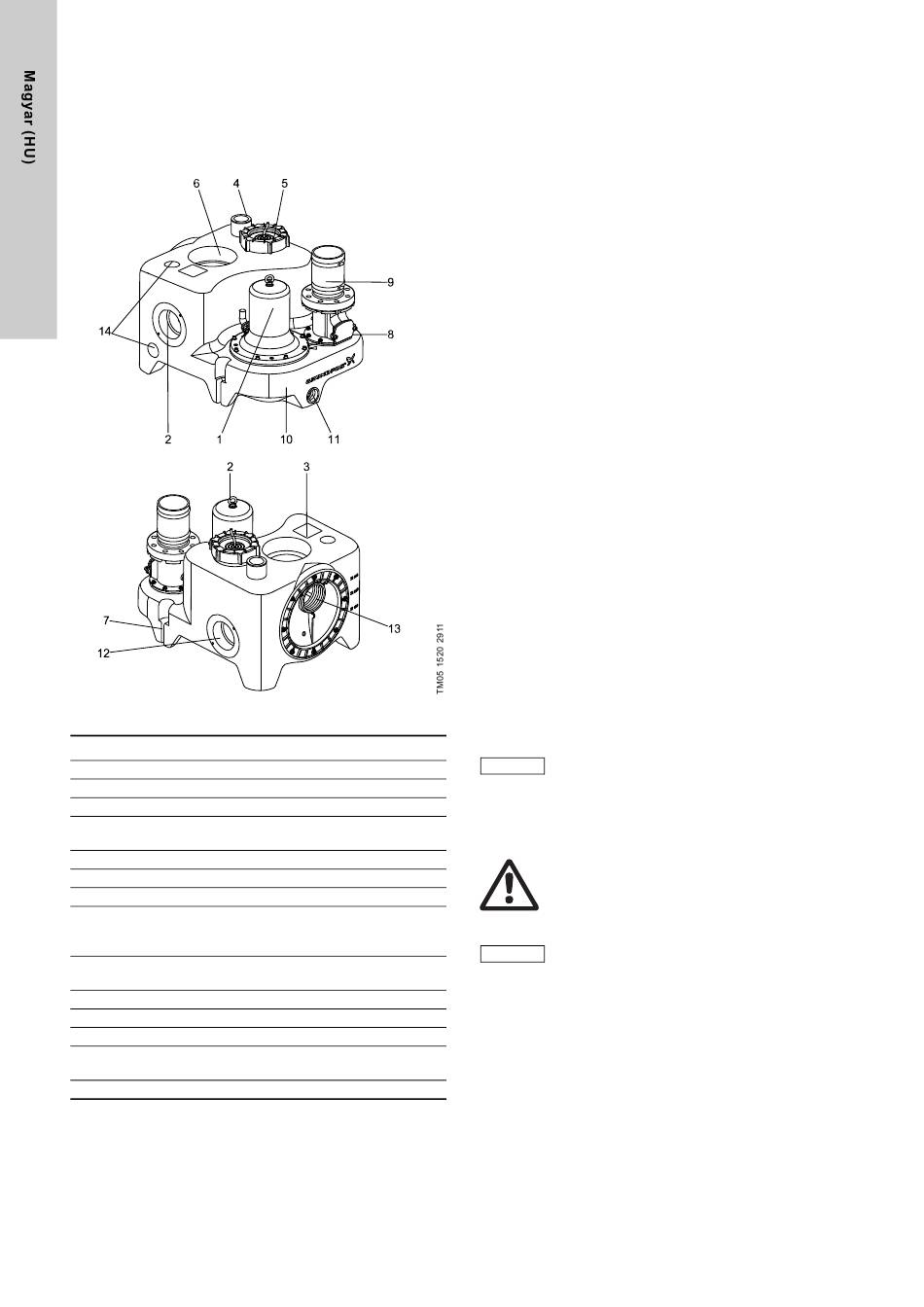

1. ábra Multilift M elöl- és hátulnézet
Poz. Megnevezés
1 Szivattyú
2 Emelőszem a szivattyúhoz
3 Adattábla
Levegőzető csonk, DN 70 (külső átmérő, 75 mm),
4
nyitott
5 A szinttávadó cső és az ellenőrző nyílás zárósapkája
6 Függőleges bemenet, DN150, (a tömítés tartozék)
7 Rögzítő pont
Visszacsapó szelep ellenőrző fedéllel és leeresztő
8 csavarral a szeleptányér megemeléséhez.
Lásd 4. ábra.
Adapter karima a nyomócsonkra, DN 80, ∅110 csőhöz
9
flexibilis csatlakozó darabbal és két bilinccsel.
10 Gyűjtőtartály a tartály testbe öntött emelőfüllel.
11 Csatlakozó, 1 1/2", kézi membránszivattyúhoz
12 Vízszintes bemenet, DN100 (a tömítés tartozék)
Állítható belépőcsonk lemez, DN 100
13
(DN150 opcionálisan elérhető)
14 Oldalsó vagy felső bemenet, DN50 (a tömítés tartozék)
280
3.1 Alkalmazási területek
A Grundfos M átemelő berendezés szennyvíz gyűjtésére és
átemelésére lett kifejlesztve olyan telepítés esetén, ahol nem
megoldható a szabad kifolyással történő elvezetés. A Grundfos
Multilift M átemelő berendezés a következő folyadékok
gyűjtésére és szivattyúzására alkalmas:
• kommunális szennyvíz, fekália nélküli illetve fekália tartalmú
szennyvíz
• enyhén iszapos víz.
Az átemelő berendezés alkalmas szálás anyagokat, textíliát,
fekáliát stb. tartalmazó víz csatornaszint alóli szivattyúzására
kisebb épületekben, pl. családi házak, lakások, hétvégi házak,
stb.
A Multilift M berendezések családi házas alkalmazások számára
készülnek, de használhatók olyan kisebb közületi
alkalmazásoknál, ahol a Multilift M berendezés karbantartása,
javítása vagy meghibásodása esetén elérhetők az átemelőtől
független szaniter berendezések.
Ne használja a Multilift M átemelő berendezést esővíz
szivattyúzására az alábbi okok miatt:
• A berendezésben lévő szivattyú motorja nem folyamatos
üzemre van tervezve, ami viszont esőzés idején szükséges
lehet.
• Az EN 12056-4 szabvány szerint az esővizet nem szabad
épületen belüli átemelőbe vezetni.
Kérdések esetén forduljon a Grundfoshoz.
Az átemelő berendezés nem alkalmas a következő
anyagok/szennyvizek kezelésére:
• szilárd anyagok, kátrány, nagy homoktartalom, cement, hamu,
kartonpapír, törmelék, hulladék, stb.
• árasztási szint felett, épületen belül keletkezett (EN 12056-1
szerint gravitációs elvezetést igénylő) szennyvíz.
• veszélyes anyagokat tartalmazó szennyvíz, például nagy
vendéglátóipari egységek zsíros szennyvize. Zsíros szennyvíz
esetén alkalmazzon EN 1825-2 szerinti zsírleválasztót és két
szivattyús átemelő telepet.
Ha a Multilift M berendezés uszoda visszamosató szűrőre van
csatlakoztatva, ellenőrizni kell a befolyó szennyvíz mennyiségét.
Kérdéses esetben kérjük, vegye fel a kapcsolatot a Grundfos
képviselettel.
Ha nagy mennyiségű folyadék érkezik az átemelőbe
rövid idő alatt, rövid ideig magas szint hibát jelezhet
Megjegyz.
a készülék. A riasztás késleltetése a vezérlés
menüben állítható be.
4. Szállítás és tárolás
Figyelmeztetés
Az emelőfül csak a különálló szivattyú emelésére
használható. Soha ne használja a fogantyút az
egész berendezés emeléséhez vagy
süllyesztéséhez.
A berendezést a gyűjtőtartálynál fogva kell
Megjegyz.
megemelni.
Hosszabb ideig történő tárolás esetén az LC 221 vezérlőt védeni
kell a nedvességtől és melegtől.
Hosszabb tárolás után a szivattyú műszaki állapotát üzembe
helyezés előtt felül kell vizsgálni. Győződjön meg róla, hogy
a járókerék szabadon forog.
