5.2 Řídící jednotka LC 221
LC 221 je hladinová řídící jednotka speciálně konstruovaná pro
řízení a monitorování přečerpávací stanice Grundfos Multilift M.
Základ pro řízení je signál přijímaný nepřetržitě od
piezorezistního, analogového hladinového snímače.
Řídící jednotka zapíná nebo vypíná čerpadlo Multilift M podle
hladiny měřené hladinovým snímačem. Když je dosaženo
zapínací hladiny, čerpadlo zapne a když je hladina kapaliny
snížena na vypínací hladinu, čerpadlo je zastaveno řídící
jednotkou. Alarm bude aktivován v případě vysoké hladiny
kapaliny v nádrži, selhání čerpadla, atd.
Řídící jednotka má mnoho dalších funkcí, jak je popsáno níže.

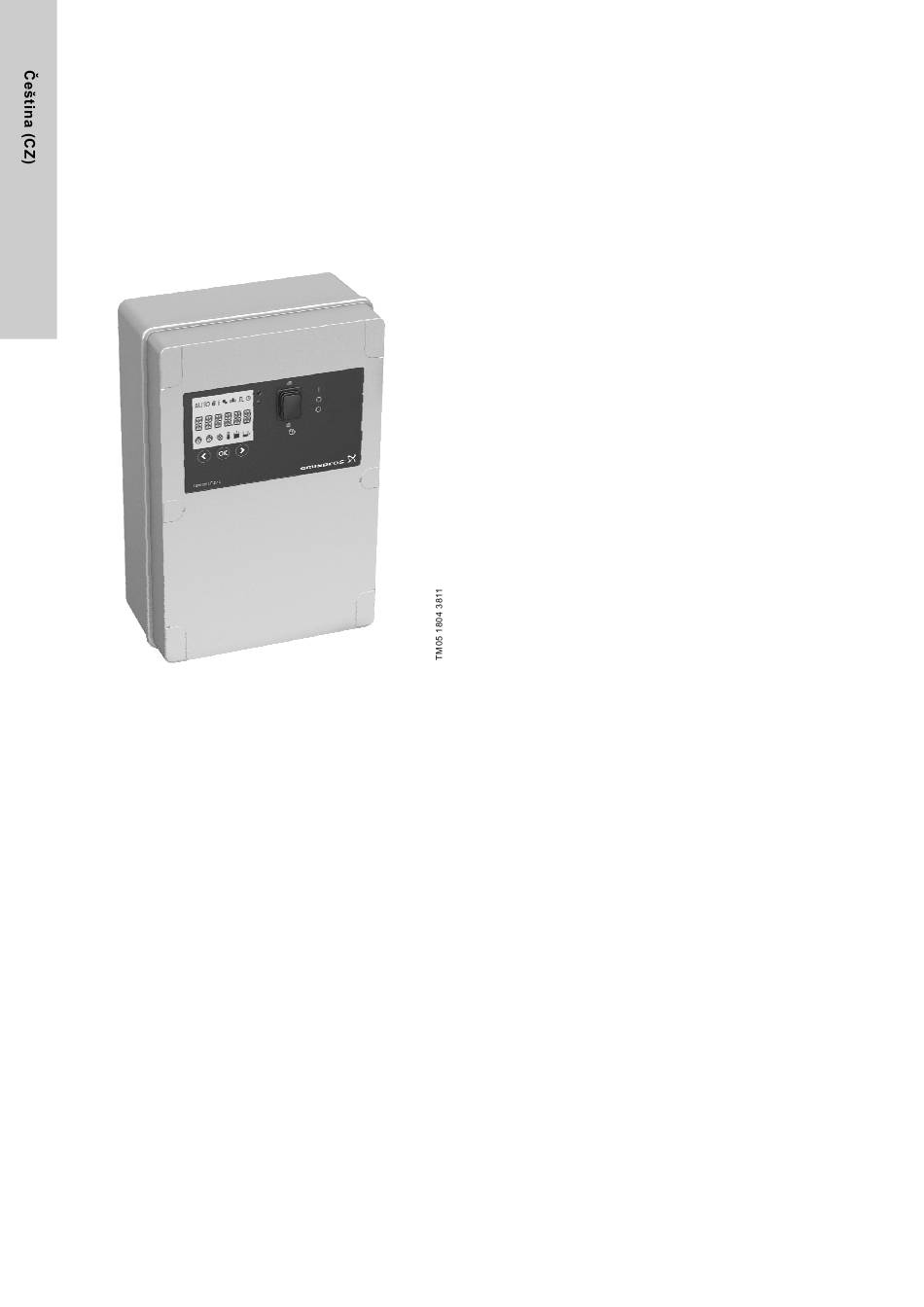

Obr. 6 Hladinová řídící jednotka LC 221 pro Multilift M
Řídící jednotka LC 221 má tyto funkce:
• zapínání/vypínání jednoho čerpadla na odpadní vody na
základě souvislého signálu z piezorezistivního, analogového
hladinového snímače
• ochrana motoru přes ochranný motorový jistič a/nebo měření
proudu, stejně jako připojení termospínačů
• ochrana motoru s časovým omezením provozu s následným
nouzovým provozem. Normální provoz je max. 20 sekund
a doba provozu je omezena na tři minuty (viz část
poruchových indikací, poruchový kód F011).
• automatický zkušební provoz čerpadla (2 sekundy) během
dlouhých období provozní nečinnosti (24 hodin po poslední
době provozu)
• zapínací časová prodleva max. 45 sekund při znovuuvedení
do provozu po návratu z vypnutého stavu na provoz ze sítě
(k dosažení rovnoměrného zatížení sítě při současném
náběhu většího počtu zařízení do provozu)
• nastavení časových prodlev:
– zastavovací prodleva (čas od dosažení vypínací hladiny až
do doby zastavení čerpadla) - redukuje vodní rázy, jestliže
je potrubí příliš dlouhé.
– zapínací prodleva (čas od dosažení zapínací hladiny do
zapnutí čerpadla)
– alarmová prodleva (čas od objevení poruchy do indikace
alarmu) Tím se zabrání alarmu krátkodobé vysoké hladiny
v případě dočasného vysokého přítoku do nádrže.
58
• automatické měření proudu pro indikace alarmu
• nastavení hodnot proudu:
– nadproud (předvolba)
– jmenovitý proud (předvolba)
– proud po dobu provozu nasucho (předvolba)
• provozní indikace:
– provozního režimu (automatický, ruční)
– provozní hodiny
– impulzy (počet zapnutí)
– nejvyšší naměřený proud motoru.
• indikace alarmové signalizace:
– stav čerpadla (provoz, porucha)
– porucha sledu fází a chybějící fáze
– porucha termospínače
– Alarmová signalizace vysoké hladiny kapaliny (zpoždění
5 sekund)
– čas pro servis/údržbu (volitelné).
• volba automatického resetu alarmové signalizace
• záznam až 20 poruchových alarmů
• volby mezi různými zapínacími hladinami
• volba intervalu údržby ((0, 3, 6 nebo 12 měsíců).
Standardně má LC 221 čtyři bezpotenciálové výstupy pro:
– běh čerpadla
– poruchu čerpadla
– alarm vysoké hladiny
– souhrnnou poruchu.
LC 221 má navíc šest digitálních vstupů pro následující funkce:
– připojení analogového snímače (4-20 mA nebo 0-5 V)
– připojení až čtyř hladinových spínačů nebo tlakových
spínačů místo analogového snímače. Může být připojen
další plovákový spínač na alarmový vstup jako záloha pro
analogový snímač.
– připojení samostatného hladinového spínače, který má být
použit pro detekci povodní mimo Multilift M. Čerpací stanice
jsou často instalovány v jímce v suterénu - nejnižším místě
v budově. V případě přítoku spodní vody nebo prasknutí
vodovodního potrubí bude řídící jednotkou indikován alarm.
– připojení piezorezistního tlakového snímače PCB
(předmontovaného)
– připojení resetu externího alarmu
– připojení termospínače motoru.
Pro aktualizace a další nastavení můžeme připojit PC-Tool.
Viz pokyny pro údržbu.
Pro řešení situace, kdy dojde k selhání napájecího napětí může
6.4 Popis
být nainstalována dobíjecí baterie (příslušenství), která aktivuje
akustický alarm (bzučák). Bzučák je aktivní tak dlouho, dokud
trvá porucha. Nemůže být resetován.
V případě sekčního výpadku napájení, společný výstup pro
alarm, který je bezpotenciálový přepínací kontakt, může být
použit, aby předal alarmový signál dispečinku pomocí externího
napájecího zdroje.
