5.2.2 Ohjauspaneeli
1 3
2

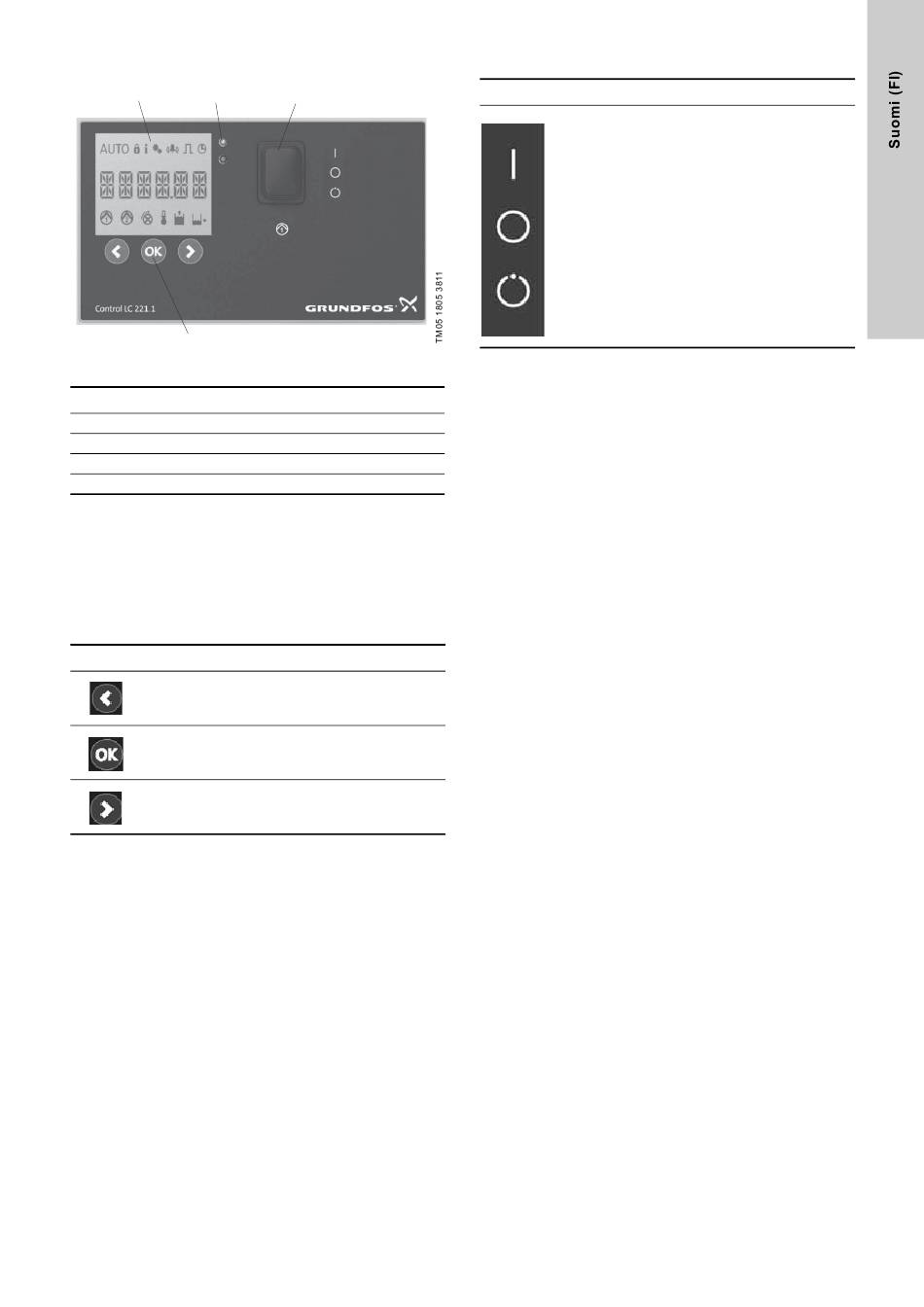

Kuva 9 Ohjauspaneeli
Pos. Kuvaus
1 Näyttö
2 Käyttöpainikkeet
3 Tila-LEDit
4 ON-OFF-AUTO-valintakytkin
Näyttö (pos. 1)
Näyttö kertoo kaikki olennaiset toimintatiedot ja vikailmaisut.
Toiminta- ja vikailmaisut kuvataan kappaleessa
kuvaus.
Käyttöpainikkeet (pos. 2)
Pinnankorkeuden säädintä käytetään näytön alapuolella olevilla
käyttöpainikkeilla. Käyttöpainikkeiden toiminta käy ilmi seuraa-
vasta taulukosta:
Käyttöpainike Kuvaus
• vasemmalle päävalikkoon.
• ylös alivalikoissa.
• pienentää arvoja alivalikoissa.
• valinnan vahvistaminen.
• alivalikoiden aktivointi.
• summerin kuittaus.
• oikealle päävalikkoon.
• alas alivalikoissa.
• suurentaa arvoja alivalikoissa.
Tila-LEDit (pos. 3)
Ylempi LED (vihreä) palaa virransyötön ollessa kytkettynä.
Alempi LED vilkkuu (punainen) vian ilmetessä, jotta vika on
havaittavissa kauempaakin. Se toimii siten näytön symbolien ja
vikakoodien lisänä.
4
6.1 Näytön
Valintakytkin (pos. 4)
Kytkin Toiminnan kuvaus
Toimintatila valitaan ON-OFF-AUTO-valintakytki-
mellä, jolla on kolme eri asentoa:
POS I:
Käynnistää pumpun käsiohjauksella. Käyntiajan
suojaus on aktivinen ja antaa hälytyksen 3 minuutin
kuluttua. Normaali käyntiaika on enintään
20 sekuntia.
POS O:
• Pysäyttää käynnissä olevan pumpun ja katkaisee
virransyötön pumppuun. Kolme symbolia "asetuk-
set lukittu", "tiedot" ja "asetus" ovat näkyvissä.
• Nollaa vikailmaisut.
POS AUTO:
Automaattikäyttö. Pumppu käynnistyy ja pysähtyy
pinnankorkeusanturin signaalin ohjaamana.
