5.1.4 Motorový kábel
Prívodný elektrický kábel je pripojený k motoru cez káblovú
priechodku. Trieda krytia IP68. Dĺžka kábla je buď 4 alebo 10 m.
Typový štítok motora
1 DK - 8850 Bjerringbro, Denmark
Prod.-Nr. 98189706 - A
2
P.c. 1217
f 50 Hz
3
Phases 3
4
U 400
V
5
5.3 A
I
1/1
6
2.8
P kW
1
7
P 2.2
2
8

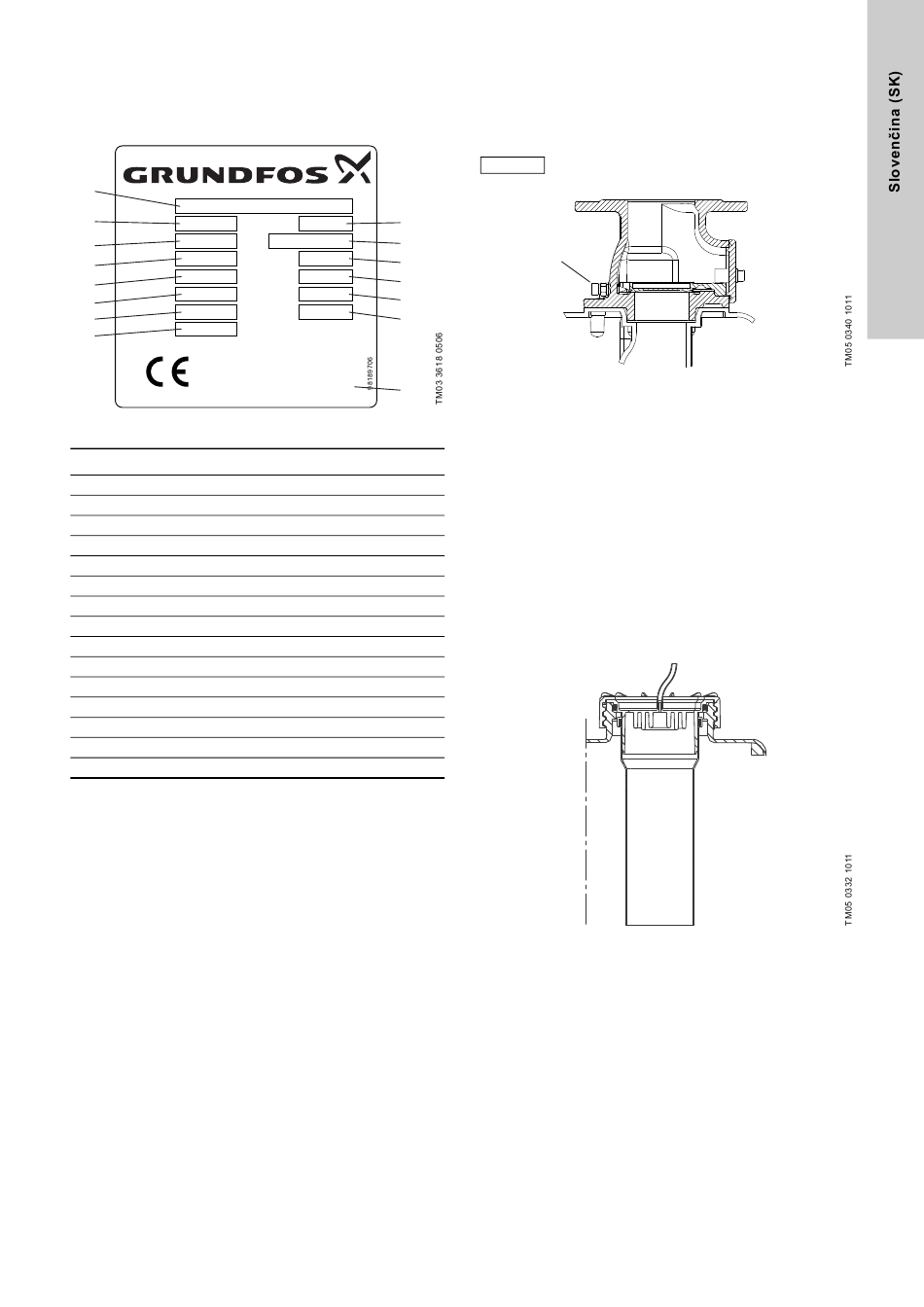

Obr. 3 Typový štítok motora
Pol. Popis
1 Výrobné číslo a model
2 Výrobný kód, rok a týždeň
3 Frekvencia
4 Počet fáz
5 Menovité napätie
6 Menovitý prúd
7 Príkon
8 Výkon hriadeľa
9 Sériové číslo
10 Prevádzkový režim
11 Faktor výkonu
12 Menovité otáčky
13 Trieda izolácie
14 Hmotnosť
15 Krajina pôvodu
Serial no. 001 9
S3-40%-1min
10
0.77
11
-1
n 1405 min
12
F
13
G 24 kg
14
IP68
Made in Germany
15
5.1.5 Spätný ventil
Spätný ventil DN 80 obsahuje vypúšťaciu skrutku pre zdvihnutie
vnútornej klapky, aby sa mohlo odvodniť výtlačné potrubie
v prípade údržby alebo servisu. Ventil je konštruovaný
a testovaný podľa EN 12050-4. Pozri obr. 4.
Krátko uvoľnite poistnú maticu pred otočením
Dôležité
vypúšťacej skrutky.
Vypúšťacia
skrutka
Obr. 4 Spätný ventil
5.1.6 Snímač hladiny
Piezorezistívny snímač tlaku umiestený v riadiacej jednotke sa
pripája na tlakové potrubie v nádrži pomocou hadičky.
Skrutkovací uzáver, ktorým je hadica pripojená, obsahuje
prípojku pre potrubie DN 100. Toto potrubie je tlakové potrubie,
ktoré pokračuje do nádrže. Stúpajúca hladina stláča vzduch vo
vnútri tlakového potrubia a hadica a piezorezistívny snímač
transformuje zmenu tlaku na analógový signál. Riadiaca jednotka
používa analógový signál pre spustenie a zastavenie čerpadla
a indikuje alarm vysokej hladiny vody. Tlaková hadica je
upevnená pod skrutkovacím viečkom a dá sa odobrať pre údržbu,
servis a čistenie vnútrajška hadice. O-krúžok zabezpečuje
tesnosť.
Hadica sa dodáva v 4 alebo 10 m dĺžkach. Hadica musí byť
pripojená k riadiacej jednotke.
Obr. 5 Skrutkovací uzáver s hadicou a potrubie DN 100
