5. Opis proizvoda
Črpalne postaje Multilift M so opisane v naslednjih razdelkih:
• v razdelku 5.1 Črpalna postaja
zbiralnikom, črpalko, nepovratnim ventilom in nivojskim
senzorjem.
• v razdelku 5.2 Krmilnik LC 221
delovanje krmilnika.
V razdelku 7. Namestitev črpalne posatje
so zgornje komponente opisane kot enota.
5.1 Črpalna postaja
Črpalne postaje Multilift M podjetja Grundfos so opremljene z
enofaznimi ali trifaznimi potopnimi črpalkami, ki so priključene na
kontrolnik LC 221, opremljen z nivojskim senzorjem.
Vnesite kodo, črpalna postaja
Primer
Multilift črpalna postaja
Izhodna moč, P / 100 [W]
2
1 = enofazni motor
3 = trifazni motor
2 = 2-polni motor
4 = 4-polni motor

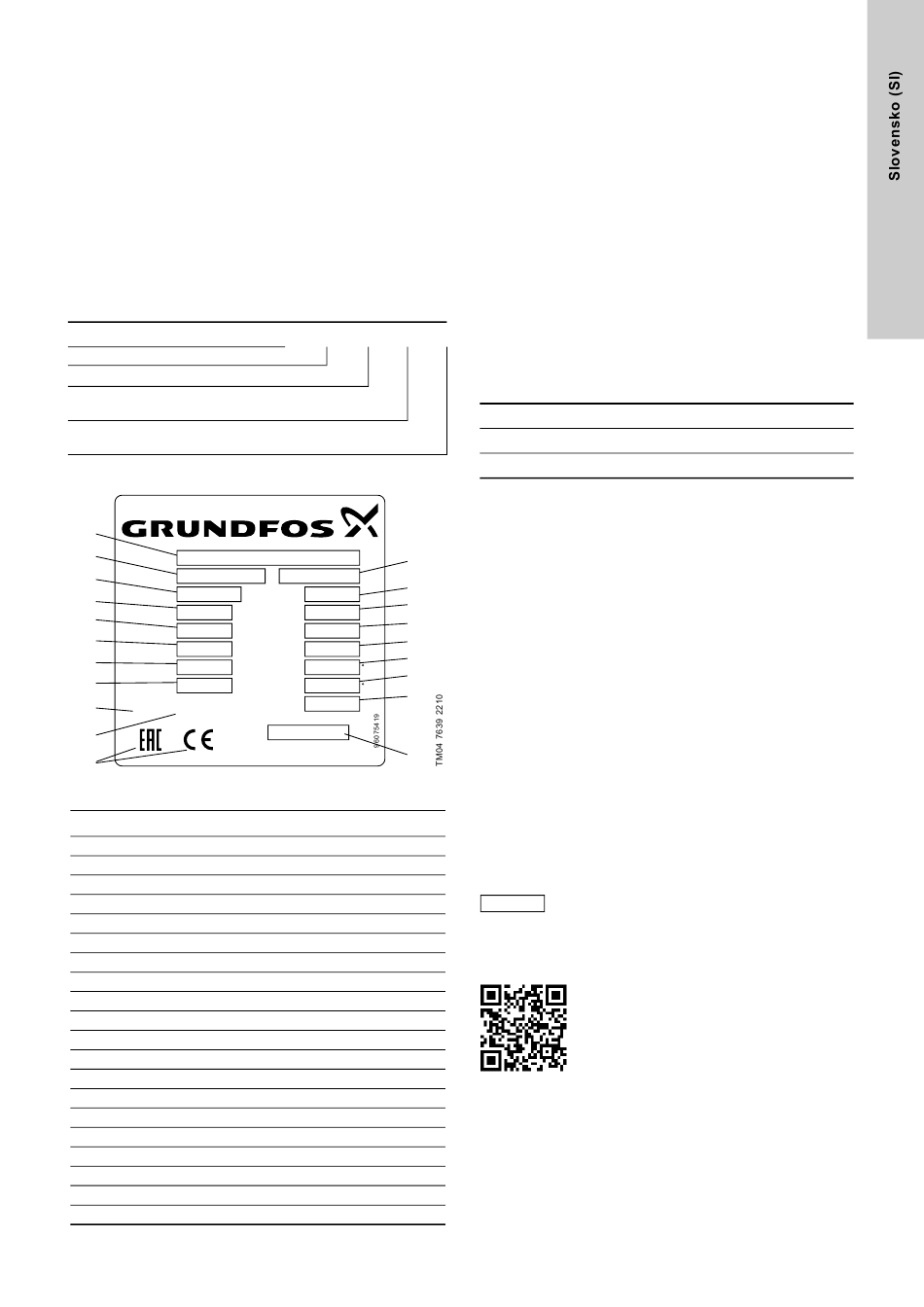

Imenska ploščica, črpalna postaja
1
DK - 8850 Bjerringbro, Denmark
2
Typ
Prod.-Nr.
3
P. c.
4
f Hz
5
Phases
6
U V
7
A
I
1/1
8
P kW
1
19
0197
98127055
20
9
Slika 2 Imenska ploščica, črpalna postaja
Pol. Opis
1 Tipska oznaka
2 Številka proizvoda
3 Koda izdelave, leto in teden
4 Frekvenca [Hz]
5 Število faz + napetost [V]
6 Napetost [V]
7 Tok pri polni obremenitvi [A]
8 Vhodna moč motorja P1 [kW]
9 Oznaki EAC in CE
10 Tip obratovanja
11 Serijska številka
3
12 Največji pretok [m /h]
13 Najmanjša tlačna višina [m]
14 Največja tlačna višina [m]
15 Najvišja temperatura tekočine [°C]
16 Najvišja temperatura okolice [°C]
17 Teža [kg]
18 Identifikacijska koda evropskega standarda
19 Priglašeni organ
20 Referenčna številka izjave o zmogljivosti
je opisana črpalna postaja z
so opisani krmilnik, funkcije in
in naslednjih razdelkih
M .22 .3 .4
10
11
Serial no.
12
3
m /h
Q
max
13
m
H
min
14
m
H
max
15
T Med C
max
16
T Amb C
max
17
G kg
Made in Germany
18
5.1.1 Zbiralnik
Zbiralnik, ki tesni pline, vonj in pritisk, je narejen iz polietilenske
snovi (PE), ki je odporen na odpadne vode, in ima vse potrebne
vhode za priklop vhodnih cevi, izhodnih cevi, odzračevalne cevi in
ročno vodene membranske črpalke, ki so na voljo kot dodatna
oprema.
Zbiralnik ima na zadnji strani nameščeno vrtljivo, ekscentrično
ploščo, ki omogoča prilagajanje vhoda na katero koli višino med
180 in 315 mm nad tlemi. Najpogostejše višine so označene
poleg vhoda. Glejte razdelek 7.3 Postopek za namestitev črpalne
postaje. Poleg tega so pri zbiralnikih na voljo trije vodoravni vhodi
ob strani (2 × DN 100 in 1 × DN 50) ter dva navpična vhoda na
vrhu zbiralnika (1 × DN 150 in 1 × DN 50 ). Središči vodoravnih
vhodov sta 180 mm in 250 mm nad tlemi.
Stranski in zadnji vhodi v višini 180 in 250 mm nad tlemi so
skladno s standardoma EN 33 in EN 37 namenjeni neposredni
povezavi s straniščem, nameščenim na steno ali tla.
Nadaljne sanitarne naprave je mogoče povezati z ostalimi vhodi.
Prostornina posode in efektivna prostornina (volumen med
začetkom in zaustavitvijo) zbirne posode je razvidna iz naslednje
tabele:
Vhodna raven [mm]
Celotna prostornina posode [l]
Izkoriščena prostornina posode [l]
Nastavitev ustreznega začetnega vhodnega nivoja je treba izvesti
med fazo zagona v nastavitvenem meniju.
Glejte razdelek 6.2 Nastavitveni
Prvi korak po vzpostavitvi električnega napajanja je faza zagona
z nastavitvijo nivoja.
Da bi zmanjšali sedimantacijo je dno posode prilagojeno, da vodi
odpadne vode do črpalke.
5.1.2 črpalka
Tekač črpalke je zasnovan kot tekač za prosti vrtinčast pretok, kar
zagotavlja skoraj povsem nespremenjeno zmogljivost črpalke
med njenim življenjem. Ohišje statorja motorja je izdelano iz
litega železa. Črpalka ima mehansko tesnilo osi.
V razdelku 12. Tehnični podatki
Enofazni motorji so zaščiteni s toplotnim stikalom v navitju in
tečejo prek kondenzatorja, ki je nameščen v krmilni omarici.
Trifazni motorji so zaščiteni s toplotnim stikalom v navitju in
dodatnim prekinjevalcem električnega tokokroga v krmilni omarici
črpalnih postaj Multilift M22, M24, M32 in M38 za zaustavitev
motorja v primeru preobremenitve.
Krmilnik ob nepravilnem faznem zaporedju prikaže sporočilo o
okvari in prepreči vklop črpalke. Za popravilo fazne sekvence
glejte sl. 14. Za smer vrtenja si oglejte poglavje
Če je motor preobremenjen, se bo avtomatsko
izklopil.
Nasvet
Ko se bo ohladil na delovno temperaturo, se bo
avtomatsko ponovno vklopil.
Informacije o krivuljah zmogljivosti najdete v podatkovni knjižnici,
ki jo lahko prenesete prek spodnje kode QR ali povezave:
http://net.grundfos.com/qr/i/98288126
5.1.3 Tesnilo osi
Črpalka ima tri tesnila osi, oljne komore med njimi so trajno
napolnjene in ne zahtevajo vzdrževanja. V primeru zamenjave si
oglejte navodila za servisiranje.
180 250 315
92
34 49 62
meni.
glejte tehnične podatke.
10.2 motor.
