5. Opis proizvoda

Multilift M prepumpne stanice su opisane u sledećim poglavljima:
• u poglavlju 5.1 Prepumpna stanica
stanica sa rezervoarom za sakupljanje, nepovratnim ventilom i
senzorom nivoa.
• poglavlju 5.2 LC 221 regulator
i funkcije i rad preko regulatora.
U poglavlju 7. Instaliranje prepumpne stanice
poglavljima, gore navedeni delovi su opisani kao jedna jedinica.
5.1 Prepumpna stanica
The Grundfos Multilift M prepumpne stanice imaju jednofazne ili
trofazne potopljene pumpe koje su povezane na LC 221 regulator
koji ima ugrađen senzor nivoa.
Tipske karakteristike, prepumpne stanice
Primer
Multilift prepumpna stanica
Izlazna struja, P / 100 [W]
2
1 = jedno-fazni motor
3 = trofazni motor
2 = 2-polni motor
4 = 4-polni motor

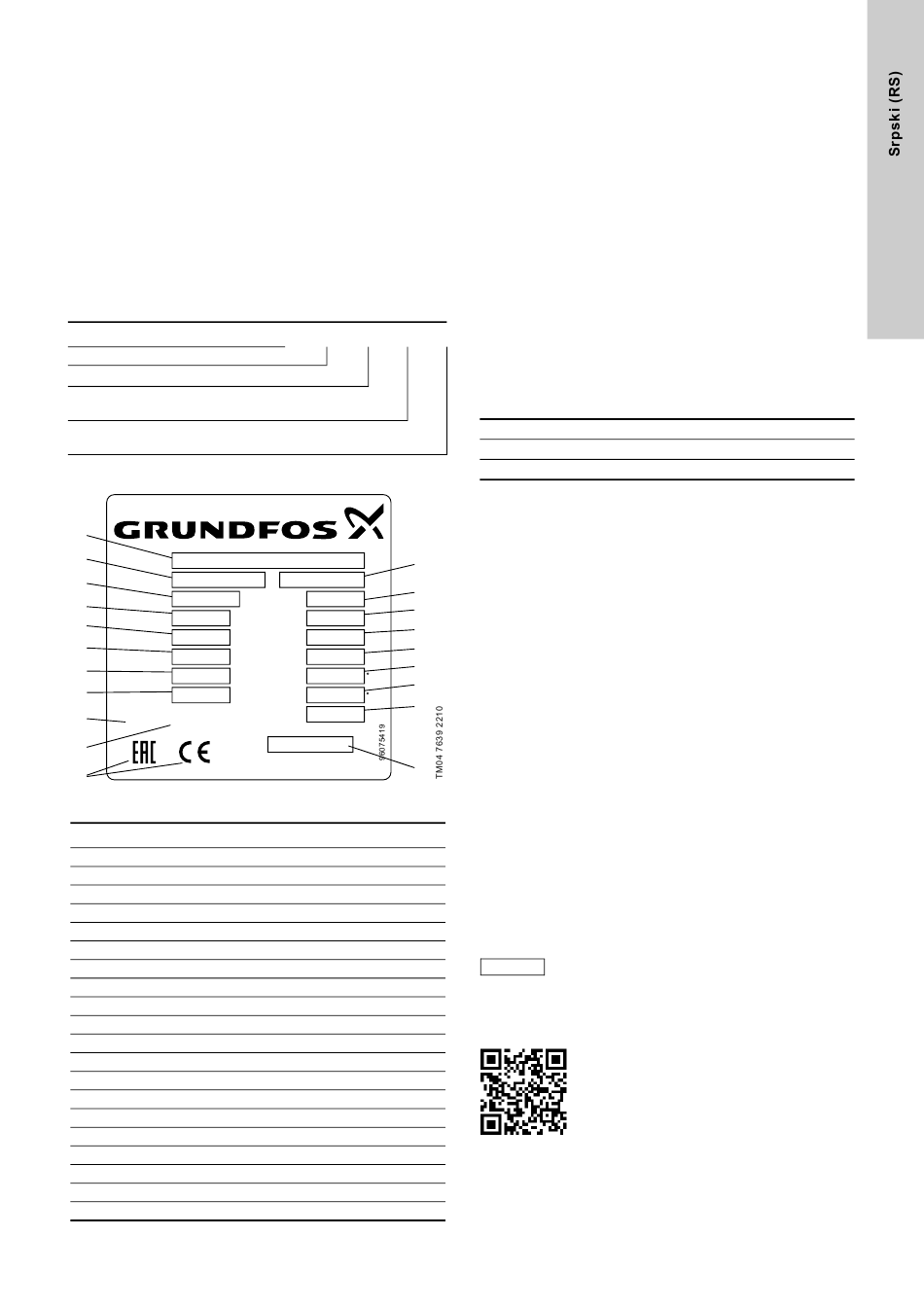

Natpisna ploča, prepumpna stanica
1
DK - 8850 Bjerringbro, Denmark
2
Typ
Prod.-Nr.
3
P. c.
4
f Hz
5
Phases
6
U V
7
A
I
1/1
8
P kW
1
19
0197
98127055
20
9
Slika 2 Natpisna ploča, prepumpna stanica
Poz. Opis
1 Tipska oznaka
2 Broj proizvoda
3 Proizvodni kod, godina i sedmica
4 Frekvencija [Hz]
5 Broj faza + napon [V]
6 Napon [V]
7 Struja punog opterećenja [A]
8 Ulazna snaga motora P1 [kW]
9 EAC i CE oznake
10 Tip namene
11 Serijski broj
3
12 Maksimalni protok [m
13 Minimalni napor [m]
14 Maksimalni napor [m]
15 Maksimalna temperatura tečnosti [°C]
16 Maksimalna temperatura okruženja [°C]
17 Težina [kg]
18 Identifikaciona oznaka evropskog standarda
19 Ovlašćeni organ
20 Referentni broj za deklaraciju o učinku
je opisana prepumpna
u kome je opisan regulator kao
i narednim
M .22 .3
10
11
Serial no.
12
3
m /h
Q
max
13
m
H
min
14
m
H
max
15
T Med C
max
16
Amb
T C
max
17
G kg
Made in Germany
18
/h]
5.1.1 Sabirni rezervoar
Sabirni nepropusni rezervoar za gas, mirise i pritisak je
napravljen od polietilena koji je otporan na otpadnu vodu i ima
sve potrebne priključke za povezivanje ulaznih cevi, ispusnih
cevi, cevi za odzračivanje i membranom pumpe kojom se
manuelno upravlja, koja je dostupna kao dodatna oprema.
Rezervoar za sakupljanje na zadnjoj strani ima disk koji može da
se okreće i nakrivljen je čime omogućava podešavanje ulaza na
bilo koju visinu između 180 i 315 mm iznad poda. Najčešće visine
su navedene pored ulaza. Pogledajte poglavlje
instaliranje prepumpne
nudi tri horizontalna ulaza na stranama (2 x DN 100 i 1 x DN 50),
i dva vertikalna ulaza na vrhu rezervoara (1 x DN 150 i
1 x DN 50). Centar horizontalnih ulaza je 180 mm i 250 mm iznad
poda.
Zadnji i ulaz sa strane na 180 i 250 mm iznad poda su za direktno
povezivanje toaleta koji su postavljeni na zid ili na pod u skladu
.4
sa EN 33 i EN 37. Ostali sanitarni uređaju mogu da se priključe
na druge priključke.
Zapremina rezervoara i efektivna zapremina (zapremina između
uključivanje i isključivanja) sabirnog rezervoara je prikazana u
tabeli:
Ulazni nivo [mm]
Ukupna zapremina rezervoara [l]
Efektivna zapremina rezervoara [l]
Podešavanje ulaza nivoa za uključivanje mora da se uradi tokom
faze uključivanja preko menija podešavanja. Pogledajte poglavlje
6.2 Meni podešavanja.
Prvi korak nakon uključivanja napajanja strujom je faza
uključivanja sa podešavanjem nivoa.
Kako bi se minimizovala sedimentacija, dno rezervoara ima
žljebove koji odvode otpadnu vodu u pumpu.
5.1.2 Pumpa
Radno kolo pumpe je dizajnirano kao vortex radno kolo sa
slobodnim protokom, koje omogućava nepromenjive performanse
pumpe tokom celog radnog života. Stator kućišta motora je
napravljen od livenog gvožđa. Pumpa ima mehaničku zaptivku
vratila.
Pogledajte više o tehničkim podacima u odeljku
podaci.
Jednofazni motori su zaštićeni termalnim prekidačem u
namotajima i radi preko kondenzatora koji je unutar kućišta
regulatora.
Trofazni motori su zaštićeni termalnim prekidačam u namotajima i
dodatnim termalnim automatskom prekidačem u kućištu
regulatora Multilift M22, M24, M32 i M38 koji isključuju motor u
slučaju preopterećenja.
Ako je fazna sekvenca za trofaznu pumpu pogrešna, regulator će
pokazati kvar i spreči će uključivanje pumpe. Za zamenu fazne
sekvence, pogledajte sl. 14. Za pravac rotacije,
pogledajte poglavlje
Ukoliko je motor preopterećen, automatski će se
zaustaviti.
Savet
Kada se bude ohladio na normalnu radnu
temperaturu, restartovaće se automatski.
Krive učinka su dostupne u knjižici sa podacima, koju možete
preuzeti preko QR koda ili veze ispod:
http://net.grundfos.com/qr/i/98288126
5.1.3 Zaptivka vratila
Pumpa ima tri zaptivke vratila, između kojih su komore za ulje
koje su napunjene za ceo radni vek pumpe i stoga ne zahtevaju
održavanje. Za zamenu u slučaju servisa, molimo pogledajte
servisne instrukcije.
7.3 Procedura za
stanice. Pored toga, sabirni rezervoar
180 250
92
34 49
12. Tehnički
10.2 Motor.
315
62
481
