6. Bedienen der Steuerung LC 221

6.1 Beschreibung des Displays

Das Display der Niveausteuerung LC 221 ist in der Abb.
dargestellt.

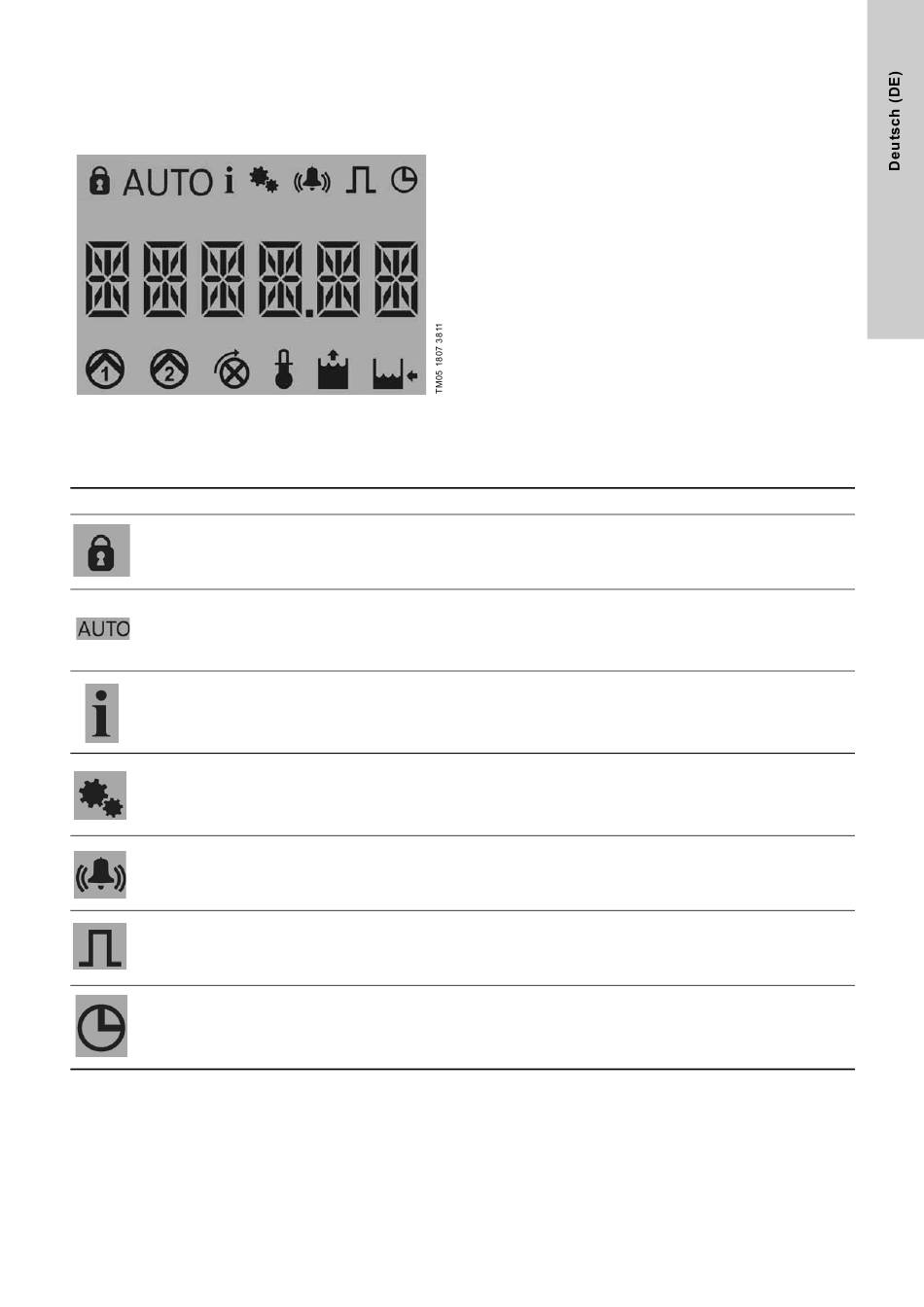

Abb. 11 Display der LC 221
In der nachfolgenden Tabelle werden die im Display angezeigten
Symbole sowie die dazugehörigen Funktionen und Anzeigen
beschrieben.
Symbol Funktion
Eingabesperre
Automatikbetrieb
Information
Einrichten
Alarm
Impulszähler
Einstellbare Zeiten und
Fehlermeldung
11
Beschreibung
Das Symbol wird angezeigt, wenn das Einstellmenü gesperrt ist. Dadurch wird verhindert, dass
unbefugte Personen die Einstellungen ändern. Zum Aufheben der Sperre ist der Code 1234 ein-
zugeben.
Das Symbol wird angezeigt, wenn sich die Niveausteuerung im Automatikbetrieb befindet, d. h.
wenn sich der Wahlschalter in Stellung AUTO befindet.
Das Symbol wird bei Auftreten von Störungen angezeigt oder wenn Informationen über die
Betriebsstunden, Anzahl der Einschaltungen oder die max. Stromaufnahme der Pumpen vorlie-
gen. Das Symbol wird angezeigt, sobald die Steuerung eine Störung entdeckt. Die Störung wird
im Fehlerspeicher abgelegt. Nach dem Aufrufen des Fehlerspeichers wird das Symbol nicht mehr
angezeigt. Siehe Abschnitt 6.3
Im Einstellmenü sind die Informationen zu dem Einschaltniveau, dem Bemessungsstrom, der Nach-
laufzeit sowie der Einschalt- und Alarmauslöseverzögerung abgelegt. Außerdem kann das Wartungs-
intervall sowie das Zurücksetzen von Alarmen (automatisch oder manuell) gewählt werden.
Weiterhin ist über dieses Menü das Zurücksetzen auf die Werkseinstellungen möglich. Die Einstellun-
gen und die Vorgehensweise werden im Abschnitt
Das Symbol wird bei Auftreten eines Alarmzustands angezeigt. Um welchen Alarm es sich han-
delt, kann dem Informationsmenü entnommen werden. Das Symbol erlischt, wenn die Störung
nicht mehr anliegt oder quittiert wurde.
Das Symbol leuchtet, wenn im Display nach Aufrufen des Informationsmenüs die Anzahl der
Einschaltungen angezeigt werden.
Das Symbol leuchtet, wenn im Display nach Aufrufen des Informationsmenüs die Betriebs-
stunden und nach Aufrufen des Einstellmenüs die vorgegebenen Verzögerungszeiten angezeigt
werden. Das Symbol blinkt, wenn die maximal zulässige Laufzeit überschritten wurde.
Informationsmenü.
6.2 Einstellmenü beschrieben.
