3. Yleiskuvaus
Grundfos Multilift M -pumppaamot toimitetaan esikoottuina,
varustettuna keruusäiliöllä, pumpulla, pinnankorkeusanturilla,
LC 221 -säätimellä, takaiskuventtiilillä ja liitäntätarvikkeilla.
Osien selostukset ovat seuraavassa.

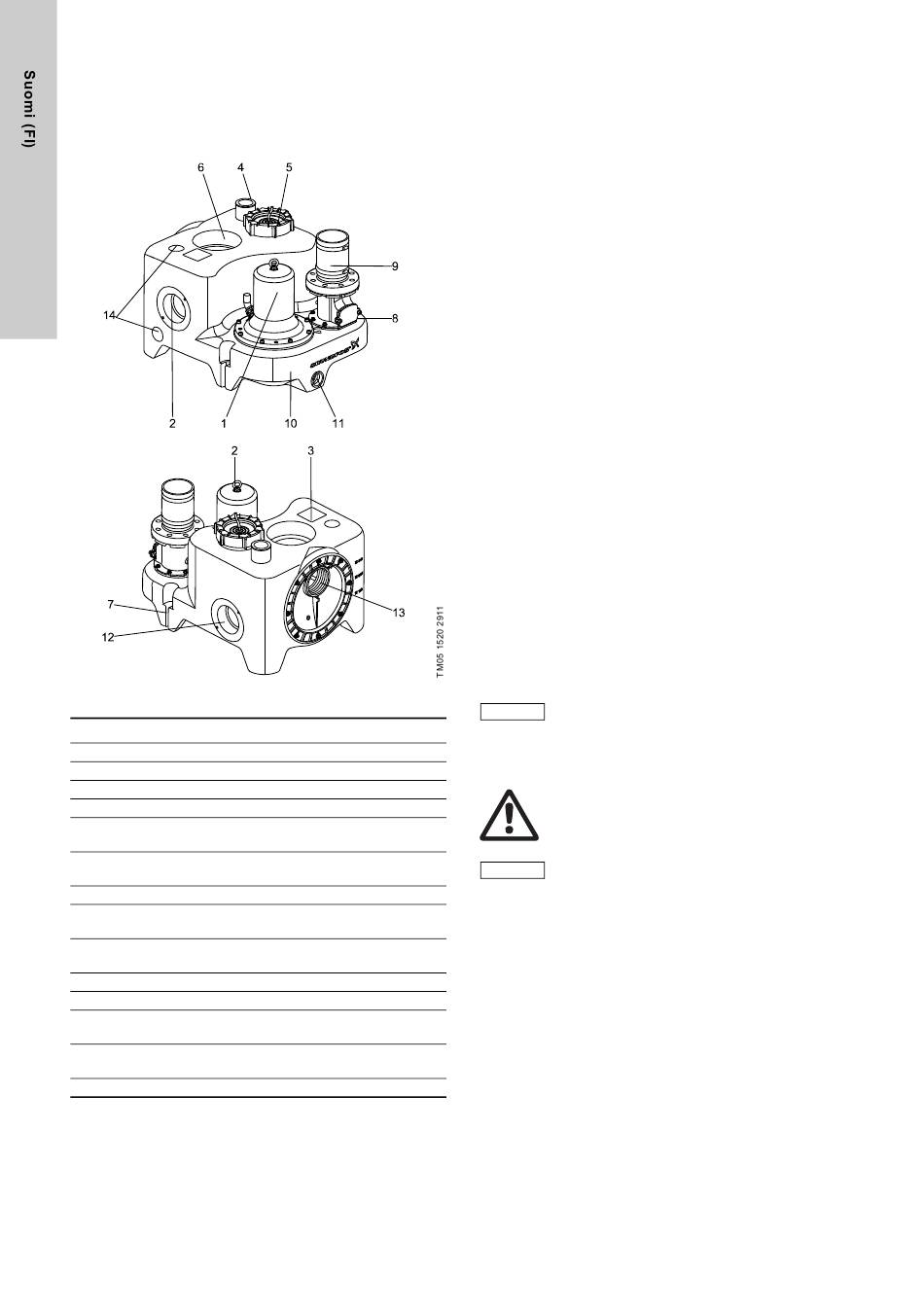

Kuva 1 Multilift M edestä ja takaa
Pos. Kuvaus
1 Pumppu
2 Pumpun nostosilmukka
3 Tyyppikilpi
4 Tuuletusliitäntä, DN 70 (ulkohalkaisija 75 mm), avoin
Kierretulppa paineputkea ja säiliön tarkastusaukkoa
5
varten
Pystysuuntainen tuloliitäntä, DN 150
6
(tiiviste on lisävaruste)
7 Kiinnityspiste
Takaiskuventtiili tarkastusluukulla ja tyhjennysruu-
8
villa, joka nostaa venttiilin läpän. Katso kuva 4.
Painepuolen sovitelaippa, DN 80, putkeen ∅110,
9
sis. taipuisa liitäntäkappale ja kaksi kiristintä
10 Keruusäiliö, jonka runkoon on valettu kantokahva
11 Liitäntä, 1 1/2", käsitoimiselle kalvopumpulle
Vaakasuuntainen tuloliitäntä,
12
DN 100 (tiiviste on lisävaruste)
Säädettävä tuloliitäntälevy,
13
DN 100 (DN 150 saatavana lisävarusteena)
14 Sivu- tai ylätuloliitäntä, DN 50 (tiiviste on lisävaruste)
180
3.1 Käyttökohteet
Grundfos Multilift M -pumppaamot on suunniteltu kotitalouksien
jäteveden keräilyyn ja pumppaamiseen kohteissa, joissa paino-
voimainen viemäröinti ei ole mahdollinen. Grundfos Multilift M
-pumppaamot on suunniteltu seuraavien nesteiden keräämiseen
ja pumppaamiseen:
• kotitalouksien jätevesi, mukaan lukien harmaa jätevesi ilman
WC-jätettä, musta jätevesi (sis. WC-jätettä)
• lietepitoinen vesi.
Pumppaamot pystyvät pumppaamaan kuitu-, tekstiili-, uloste- jne.
pitoisia nesteitä viemäritason alapuolella pienissä rakennuksissa,
kuten omakotitaloissa, mökeillä jne.
Multilift M on suunniteltu pääasiassa omakotitaloihin, mutta sitä
voidaan käyttää myös kevyessä liikerakennuskäytössä, jos muita
saniteettilaitteita on käytettävissä Multilift M:n huollon tai vikati-
lanteen aikana.
Multilift M -pumppaamot eivät sovellu sadeveden pumppaami-
seen seuraavista syistä:
• Pumppaamoiden moottoreita ei ole suunniteltu jatkuvaan käyt-
töön, joka voi olla tarpeen rankkasateen aikana.
• Sadevettä ei saa standardin EN 12056-4 mukaisesti johtaa
rakennuksen sisällä olevaan pumppaamoon.
Epäselvissä tilanteissa ota yhteyttä Grundfosiin.
Seuraavia aineita/jätevesityyppejä ei saa johtaa pumppaamon
kautta:
• kiintoaine, terva, hiekkapitoinen vesi, sementti, tuhka, pahvi,
lika, roskat jne.
• jätevesi saniteettiasennuksista, jotka sijaitsevat tulvakorkeu-
den yläpuolella (nämä tulee standardin EN 12056-1 mukai-
sesti johtaa painovoimaisesti viemäriin).
• vaarallisia aineita sisältävä jätevesi, kuten rasvainen jätevesi
suurkeittiöistä. Rasvaisen jäteveden poistamiseen on käytet-
tävä standardin EN 1825-2 mukaista rasvanerotinta sekä kah-
den pumpun pumppaamoa.
Jos Multilift M:ään kytketään uima-altaan vastahuuhtelusuodatin,
tulee tarkastaa tulovirtausparametrit. Epävarmoissa tapauksissa
ota yhteys Grundfosiin.
Suuri hetkellinen tulovirtaus voi aiheuttaa lyhytaikai-
sesti korkean pinnankorkeuden hälytyksen. Hälytys-
Huomaa
viive voidaan asettaa säätimen valikosta.

4. Kuljetus ja varastointi

Varoitus
Nostosilmukka on tarkoitettu vain pumpun nostami-
seen. Älä nosta tai laske pumppaamoa nostosilmu-
kasta.
Nosta pumppaamoa keruusäiliöstä.
Huomaa
Pitkän varastoinnin aikana LC 221 -säädin on suojattava kosteu-
delta ja kuumuudelta.
Pitkän varastointiajan jälkeen pumppu on tarkastettava ennen
käyttöönottoa. Varmista, että juoksupyörä pyörii vapaasti.
