5.1.4 Moottorin kaapeli
Moottorin kaapeli on kiinnitetty moottoriin kaapeliläpiviennin
avulla. Kotelointiluokka on IP68. Kaapelin pituus on joko
4 tai 10 m.
Moottorin arvokilpi
1 DK - 8850 Bjerringbro, Denmark
Prod.-Nr. 98189706 - A
2
P.c. 1217
f 50 Hz
3
Phases 3
4
U 400
V
5
5.3 A
I
1/1
6
2.8
P kW
1
7
P 2.2
2
8

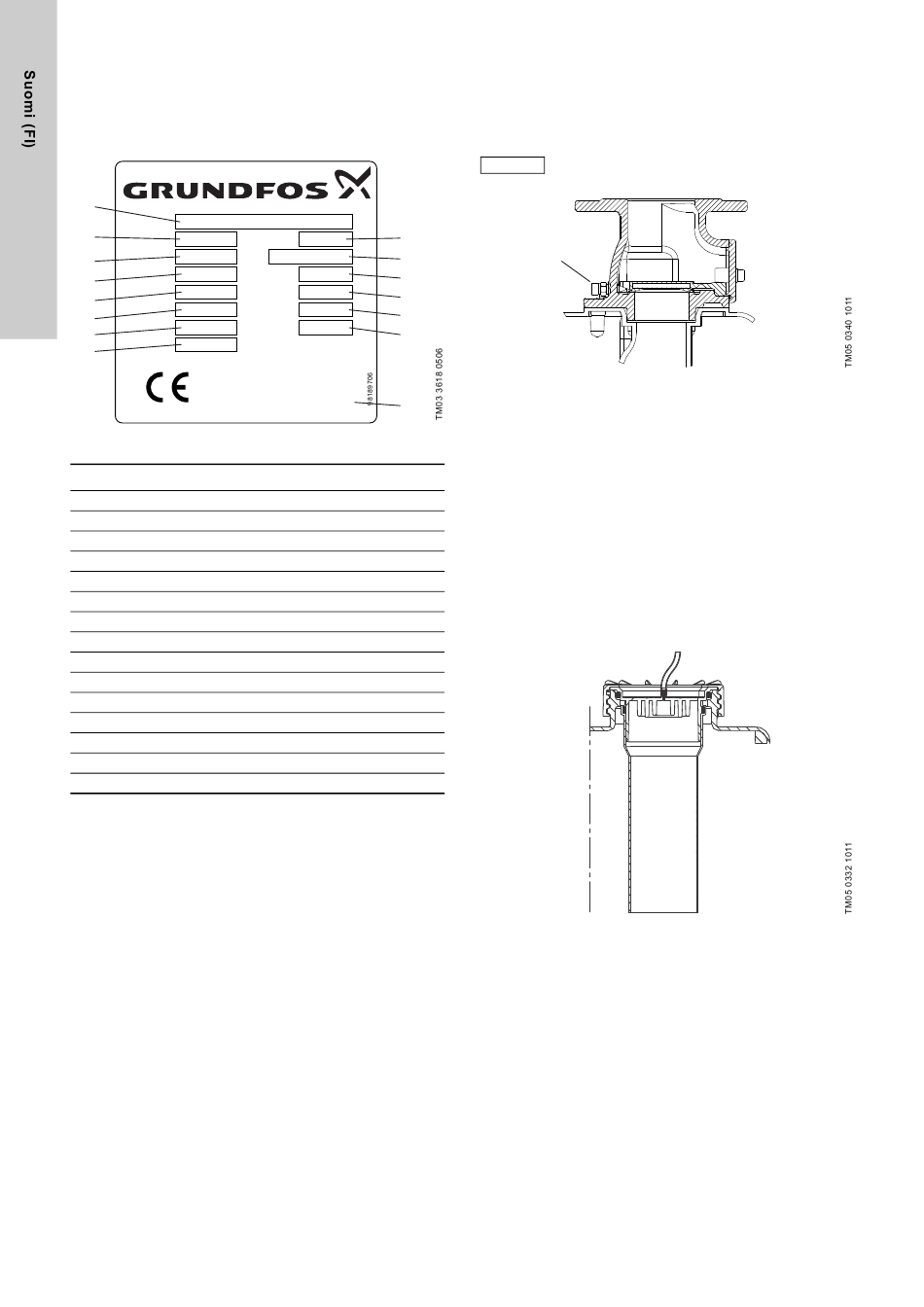

Kuva 3 Moottorin arvokilpi
Nro Kuvaus
1 Tuotenumero ja malli
2 Tuotantokoodi: vuosi ja viikko
3 Taajuus
4 Vaiheiden lukumäärä
5 Nimellisjännite
6 Nimellisvirta
7 Ottoteho
8 Akseliteho
9 Sarjanumero
10 Käyttötapa
11 Tehokerroin
12 Nimellisnopeus
13 Eristysluokka
14 Paino
15 Valmistusmaa
182
Serial no. 001 9
S3-40%-1min
10
0.77
11
-1
n 1405 min
12
F
13
G 24 kg
14
IP68
Made in Germany
15
5.1.5 Takaiskuventtiili
DN 80 -takaiskuventtiilissä on tyhjennysruuvi, joka nostaa sisäi-
sen läpän ylös ja mahdollistaa paineputken tyhjentämisen korja-
usta tai huoltoa varten. Venttiili on suunniteltu ja testattu standar-
din EN 12050-4 mukaisesti. Katso kuva 4.
Löysää lukkomutteria hiukan ennen tyhjennysruuvin
Huomaa
kiertämistä.
Tyhjennysruuvi
Kuva 4 Takaiskuventtiili
5.1.6 Pinta-anturi
Pietsoresistiivinen paineanturi sijaitsee säätimessä ja yhdistetään
letkulla säiliön paineputkeen. Letkun kiinnitykseen käytettävässä
kierretulpassa on liitäntä DN 100 -putkelle. Anturin putki, paine-
putki, ulottuu säiliöön asti. Nestetason kohoaminen saa ilman
puristumaan paineputkessa ja letkussa, jolloin pietsoresistiivinen
anturi muuttaa paineenmuutoksen analogiseksi signaaliksi. Ohja-
uskotelo käyttää analogista signaalia pumpun käynnistämiseen ja
pysäyttämiseen sekä korkean vedenpinnan hälytyksen ilmaisuun.
Paineputki on kiinnitetty kierretulpan alle ja se voidaan irrottaa
korjausta, huoltoa ja putken sisäpuolen puhdistusta varten.
O-rengas varmistaa tiiviyden.
Letku on saatavana 4 tai 10 m pituisena. Letku on liitettävä sääti-
meen.
Kuva 5 Kierretulppa, jossa letku, DN 100 -putki
