5.2 LC 221 szintvezérlés
Az LC 221 egy vezérlő egység, melyet a Grundfos Multilift M
átemelő berendezés szintvezérlésére és felügyeletére
fejlesztettek ki. A vezérlés alapja a gyűjtőtartályban elhelyezett
piezorezisztív analóg szinttávadó által biztosított folyamatos jel.
A szintvezérlő kapcsolja a Multilift M szivattyút ki és be
a szintérzékelő által mért folyadékszint alapján.
Amikor a folyadékszint eléri a Start szintet, akkor a szivattyú
elindul, amikor a szint lecsökken a Stop szintre, akkor a vezérlő
leállítja a szivattyút. A vezérlés hibajelzést ad a tartályban lévő
magas szint, szivattyú hiba, stb. esetén.
A szintvezérlésnek több más funkciója is van, melyeket
a továbbiakban részletezünk.

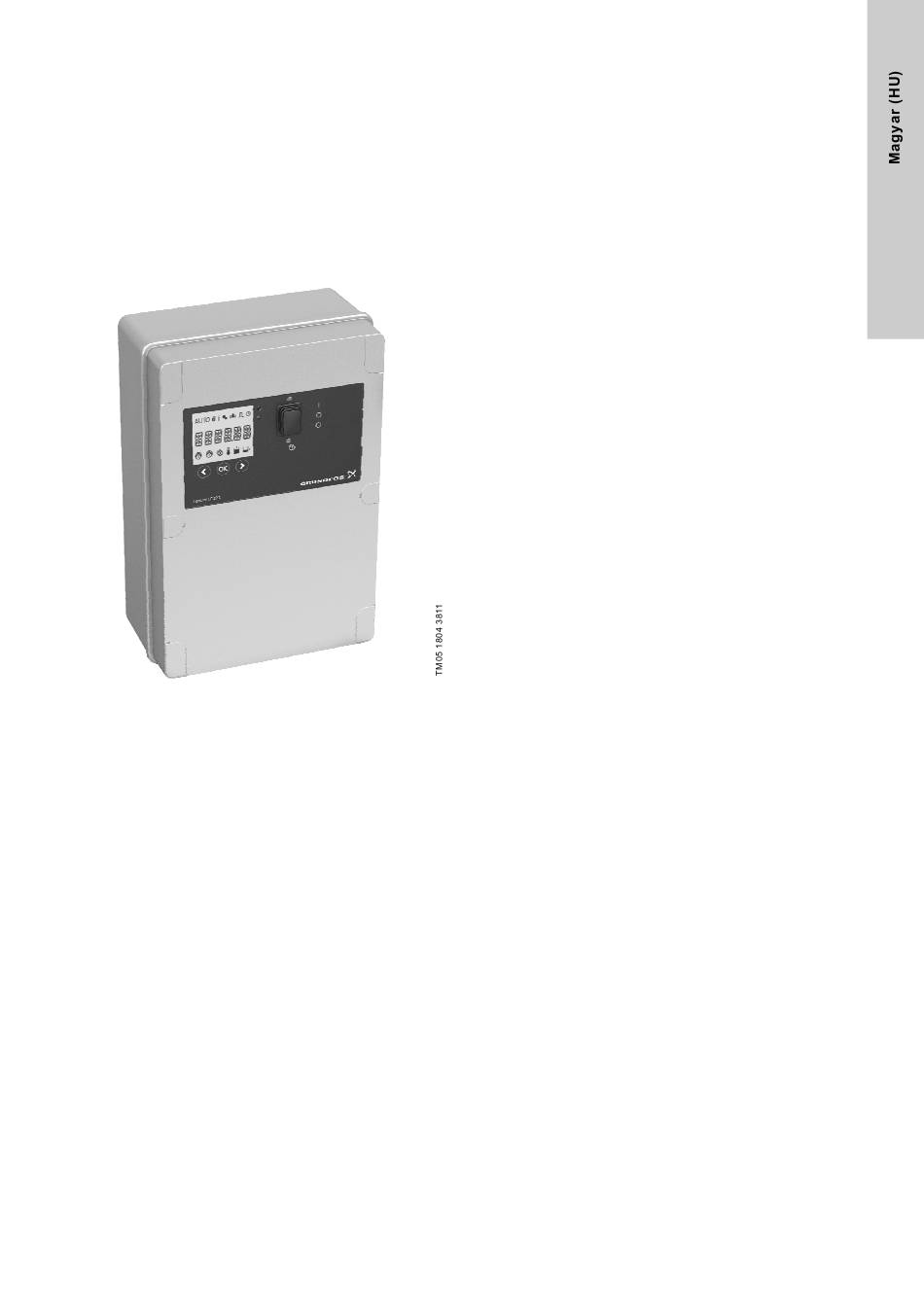

6. ábra LC 221 szintvezérlő Multilift M-hez
Az LC 221 az alábbi funkciókkal rendelkezik:
• piezorezisztív érzékelő jele alapján kapcsol ki és be egy
szennyvíz szivattyút
• motorvédelem motorvédő kapcsolóval és/vagy áram
méréssel, valamint a motorba épített hőkapcsolók
segítségével.
• motorvédelem üzemidő korlátozással és szükségüzemi
funkcióval. A normál üzemidő max. 20 másodperc, az üzemidő
pedig három percben van korlátozva (lásd
leírása fejezet, F011 hibakód).
• automatikus teszt üzem (2 másodperc) hosszú idejű
üzemszünet esetén (az utolsó üzem óta eltelt 24 órát
követően)
• újraindítás késleltetés (max. 45 másodperc) áramkimaradás
után (számos egyéb fogyasztó egyidejű indulásának
megelőzése érdekében)
• késleltetési idő beállítása:
– kikapcsolási késleltetés (a stop szint elérésétől a szivattyú
megállításáig eltelő idő) - ez csökkenti a vízütést, ha
a nyomócső hosszú
– indítási késleltetés (a start szint elérése és a szivattyú
elindítása közötti idő)
– riasztási késleltetés (a hiba feltűnése és a hibajelzés
kiadása közötti idő). Ez megelőzi a rövid idejű magas szint
jelzés kiadását időszakos nagy hozzáfolyás esetén.
• automatikus áramerősség mérés hiba érzékelésére
• áramértékek beállítása:
– túláram (előre beállítva)
– névleges áramfelvétel (előre beállítva)
– szárazonfutás áramfelvétel értéke (gyári beállítás)
• üzem jelzések az alábbi esetekben:
– üzemmód (auto, kézi)
– üzemórák száma
– impulzusok (indítások száma)
– legmagasabb mért motor áramfelvétel.
• hibajelzés az alábbi esetekben:
– szivattyú állapot (üzemel, hiba)
– fázissorrend hiba és hiányzó fázis
– hőkapcsoló hiba
– vészszintriasztás (5 másodperces késletetés)
– javítás/karbantartási periódus lejárt (választható).
• választható automatikus hiba nyugtázás
• hiba naplózás 20 hibáig
• választás a különböző start szintek között
• a karbantartási intervallum kiválasztása
(0, 3, 6 vagy 12 hónap).
Alapkivitelben az LC 221-nek négy potenciálmentes kimenete
van:
– szivattyú üzemel
– szivattyú hiba
– magas szint riasztás
– egyesített hiba.
Az LC 221 további hat bemenettel van ellátva az alábbi funkciók
számára:
– analóg távadó jel fogadása (4-20 mA vagy 0-5 V)
– az analóg távadó helyett legfeljebb négy szintkapcsoló vagy
– csatlakoztatható egy különálló úszókapcsoló a Multilift M
– egy piezorezisztív nyomástávadó vezérlőpanelbe bekötése
– a külső hiba nyugtázás csatlakoztatása
– a motor hőkapcsolóinak csatlakoztatása.
A frissítések és egyéb beállítások elvégzésére a PC-Tool
6.4 A hibajelzések
csatlakoztatható. Lásd a szerviz utasításokat.
Amennyiben a normál tápellátás megszűnik, a tartozékként
beszerezhető akkumulátor aktiválhatja az akusztikus vészjelzést
(zümmer). A beépített zümmer aktív marad, amíg a hiba fennáll.
Ez a hibajelzés nem nyugtázható.
Részleges áramkimaradás esetén a gyűjtött hibajel
potenciálmentes váltókontaktusán keresztül a hibajelzés
továbbítható a vezérlőterembe külső megtáplálás segítségével.
nyomáskapcsoló csatlakoztatható. A hibajel bemenetre egy
további úszókapcsoló köthető be, az analóg távadó
kiegészítéseként.
külső elárasztásának érzékelésére. Az átemelő
berendezéseket gyakran egy zsompban helyezik el az
alagsorban, az épület legalacsonyabb pontján.
Talajvíz betörés vagy csőtörés esetén a vezérlő hibajelzést
ad.
(gyári bekötés)
