3. Všeobecný popis
Čerpací stanice Grundfos Multilift M jsou dodávány kompletní se
sběrnou nádrží, čerpadlem, snímačem hladiny, zpětným ventilem,
řídící jednotkou LC 221 a připojovacím příslušenstvím.
Dále je uveden popis komponentů.

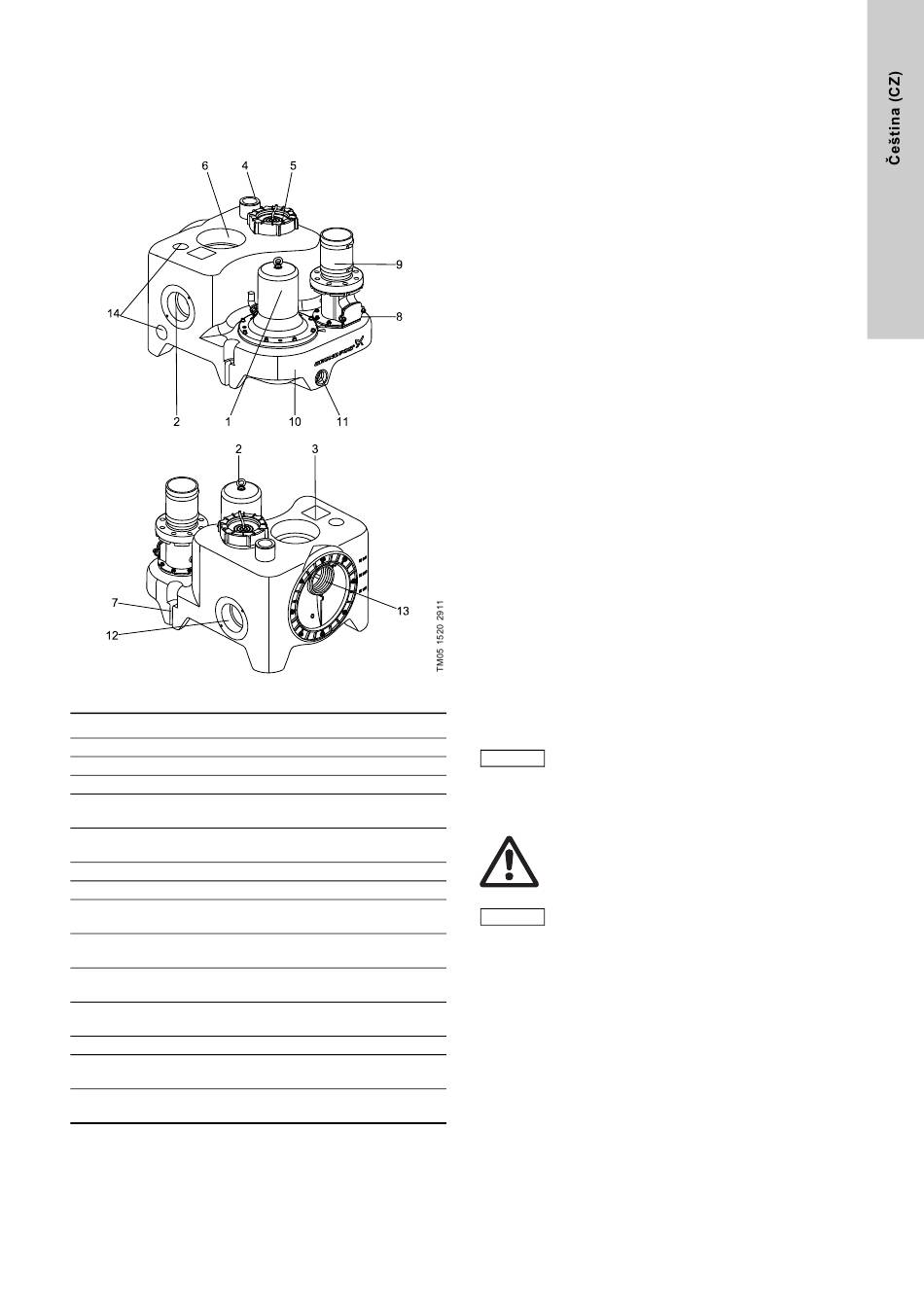

Obr. 1 Multilift M, přední a zadní pohled
Pol. Popis
1 Čerpadlo
2 Zdvihací oko pro čerpadlo
3 Typový štítek
Odvětrávací přípojka, DN 70 (vnější průměr, 75 mm),
4
otevřená
Šroubovací uzávěr pro inspekční otvor tlakové trubky
5
a nádrže
6 Vertikální vstup, DN 150, (těsnění je příslušenství)
7 Místo pro ukotvení stanice
Zpětný ventil s inspekčním krytem a vypouštěcím
8
šroubem k pozvednutí klapky ventilu. Viz obr. 4.
Výtlačná adaptérová příruba, DN 80, k potrubí ∅110
9
s pružným připojovacím kusem a dvěma svorkami
Sběrná nádrž s odnosným držadlem tvarovaným do
10
tělesa nádrže
Hrdlo, 1 1/2" pro ručně provozované membránové
11
čerpadlo
12 Horizontální vstup DN 100, (těsnění je příslušenství)
Nastavitelný kotouč na vstupu, DN 100
13
(DN 150 volitelné jako příslušenství)
Boční nebo horní vstup, DN 50
14
(těsnění je příslušenství)
3.1 Použití
Čerpací stanice Grundfos Multilift M jsou určeny pro sběr
a čerpání odpadní vody, jejíž hladina se nachází pod úrovní
kanalizační sítě. Čerpací stanice Grundfos Multilift M jsou určeny
pro akumulaci a čerpání následujících kapalin:
• domácí odpadní vody, včetně splaškových vod bez fekálií,
černé odpadní vody s fekáliemi (výtok ze splachovacích
záchodů)
• voda s obsahem kalů.
Čerpací stanice jsou schopné čerpat kapaliny s obsahem vláken,
textilií, výkalů atd., pod úrovní kanalizace z menších budov, jako
jsou např. rodinné domy, byty, chalupy, chaty apod.
Multilift M je určen především pro rodinné domy, ale může být
také použit ve světle komerčních aplikací za předpokladu,
že ostatní sanitární zařízení jsou k dispozici v případě údržby,
servisu či poruše na Multilift M.
Čerpací stanice Multilift M nesmějí čerpat dešťovou vodu,
a to z následujících dvou důvodů:
• Motory těchto čerpacích stanic nejsou navrženy pro
nepřetržitý provoz, který může být požadován v případě
výskytu přívalového deště.
• V souladu s normou EN 12056-4 nesmí být dešťová voda
přiváděna do čerpací stanice situované uvnitř budovy.
V případě pochybností se obracejte na Grundfos.
Nedovolte, aby čerpací stanice odčerpávala odpadní vody
s obsahem následujících látek, popř. níže uvedené druhy
odpadních vod:
• pevné látky, dehet, vysoký obsah písku, cement, popílek,
karton, suť, odpadky atd.
• odpadní vody ze sanitárních zařízení nacházejících se nad
zátopnou hladinou (ta by měla být odváděna volně tekoucí
odvodňovací soustavou dle EN 12056-1)
• odpadní vody obsahující nebezpečné látky (DIN 1986-100)
jako např. odpadní vody s obsahem tuku ze zařízení
hromadného stravování. Pro odvádění odpadních vod
obsahujících tuky použijte odlučovač tuků dle EN 1825-2
a dvě čerpací stanice.
Při připojení zpětného filtru z bazénu k Multilift M, přezkoušejte
přítokové parametry. V případě pochybností kontaktujte prosím
Grundfos.
Vysoký přítok může způsobit dočasnou krátkodobou
vysokou alarmovou hladinu. Prodlevu alarmu lze
Pokyn
nastavit v menu řídící jednotky.
4. Přeprava a skladování
Varování
Zvedací oko je určeno pouze ke zvedání čerpadla.
Nikdy toto zvedací oko nepoužívejte ke zvedání,
popř. spouštění celé čerpací stanice.
Čerpací stanici zvedejte za sběrnou nádrž.
Pokyn
Při delší době skladování musí být řídící jednotka LC 221
chráněna proti vlhkosti a horku.
Po delším skladování čerpadlo před uvedením do provozu
zkontrolujte. Přesvědčete se, že oběžné kolo se volně otáčí.
