5.2.2 Панель керування
1 3
2

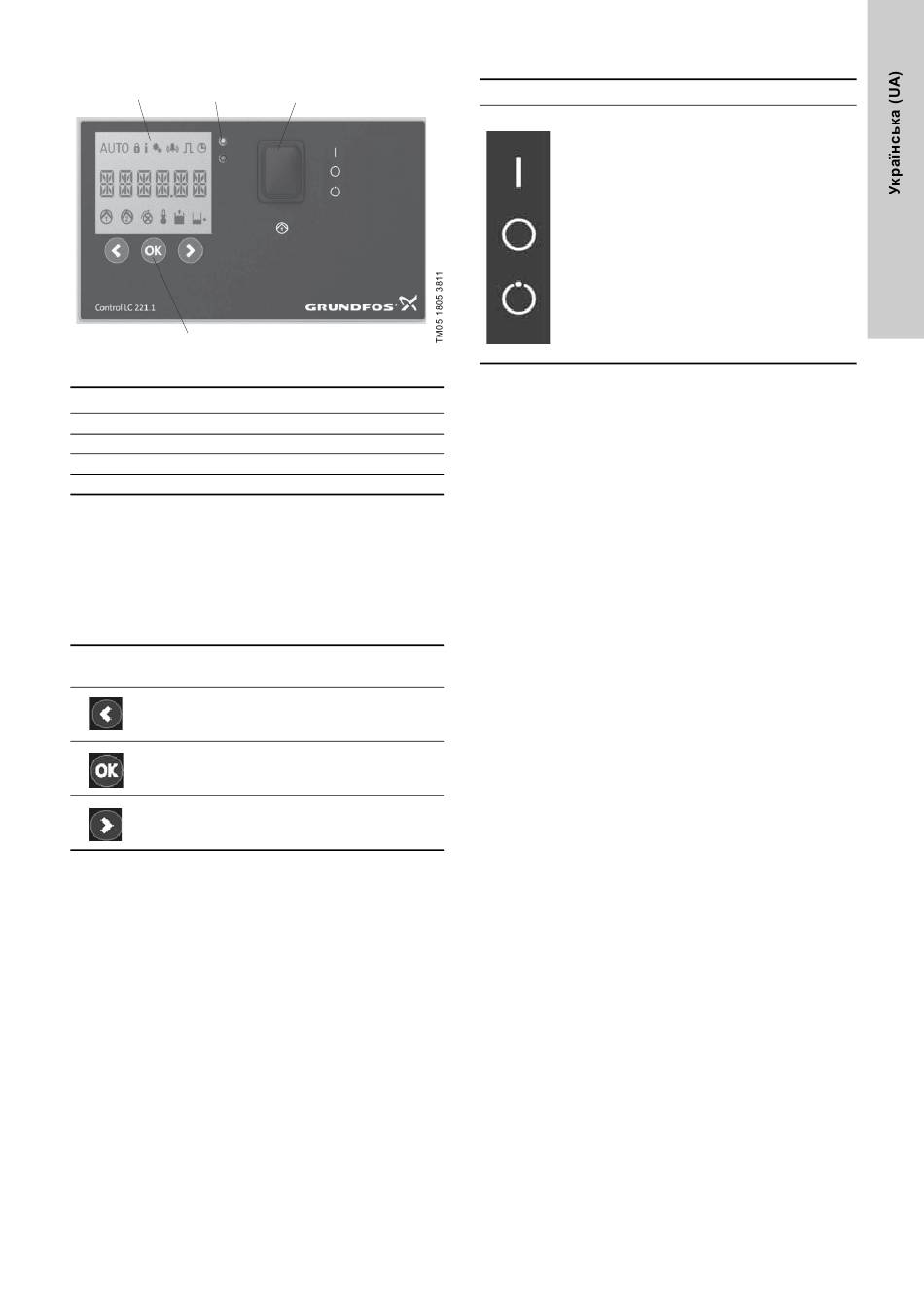

Рис. 9 Панель керування
Поз. Опис
1 Дисплей
2 Кнопки управління
3 Інформаційні світлодіоди
4 Перемикач ON-OFF-AUTO
Дисплей (поз.1)
Дисплей відображає всі відповідні робочі дані та відмітки про
помилки. Відмітки про роботу та пимилки описані в розділі
6.1 Опис дисплею.
Кнопки управління (поз. 2)
Контролер рівня управляється кнопками управління, що
розташовані під дисплеєм. Функції кнопок управління описані
в таблиці нижче:
Кнопка
Опис
управління
• перейти вліво в головному меню.
• перейти вгору в підменю.
• зменшити значення в підменю.
• підтвердити вибір.
• активувати підменю.
• скидання зумера.
• перейти вправо в головному меню.
• перейти вниз в підменю.
• збільшити значення в підменю.
Інформаційні світлодіоди (поз. 3)
Верхній світлодіод (зелений) ввімкнено, коли живлення
ввімкнено.
Нижній світлодіод мигає (червоним) у випадку помилки, щоб
помилка була видимою з дальньої відстані. Таким чином це
ще один додатковий символ для дисплею та кодів помилок.
4
Перемикач (поз. 4)
Перемикач Опис функцій
Режим роботи вибирається ON-OFF-AUTO
перемикачем, який має три різних позиції:
ПОЗ I:
Запуск насоса вручну. Захист робочого часу
активний та вказує на помилку через 3 хвилини.
Нормальний робочий час - до 20 секунд.
ПОЗ O:
• Зупинка насоса під час роботи та
призупинення живлення до насоса.
Три символи будуть видимі: "Налаштування
заблоковано", "Інформація" та "Установка".
• Скидає неправильні значення, що вказуються.
ПОЗ AUTO:
Автоматичний режим роботи. Насос буде
запускатися та зупинятися відповідно до сигналу
від датчика рівня.
