5.2 Ελεγκτής LC 221
O LC 221 είναι ένας ελεγκτής στάθμης ειδικά σχεδιασμένος για
τον έλεγχο και την παρακολούθηση της μονάδας ανύψωσης
Multilift M της Grundfos. Η βάση για τον έλεγχο είναι το σήμα που
λαμβάνεται συνεχώς από τον αναλογικό πιεζοαντιστατικό
αισθητήρα στάθμης.
Ο ελεγκτής στάθμης ανοίγει και κλείνει την αντλία Multilift M
σύμφωνα με τη στάθμη του υγρού που μετράται από τον
αισθητήρα στάθμης. Όταν επιτευχθεί η στάθμη εκκίνησης, η
αντλία θα ξεκινήσει και όταν η στάθμη υγρού κατέβει στη στάθμη
διακοπής, η αντλία θα διακοπεί από τον ελεγκτή.
Ένας συναγερμός θα υποδειχθεί σε περίπτωση υψηλής στάθμης
υγρού στο δοχείο, βλάβη αντλίας, κ.λπ.
Ο ελεγκτής στάθμης έχει διάφορες ακόμη λειτουργίες, όπως
περιγράφεται παρακάτω.

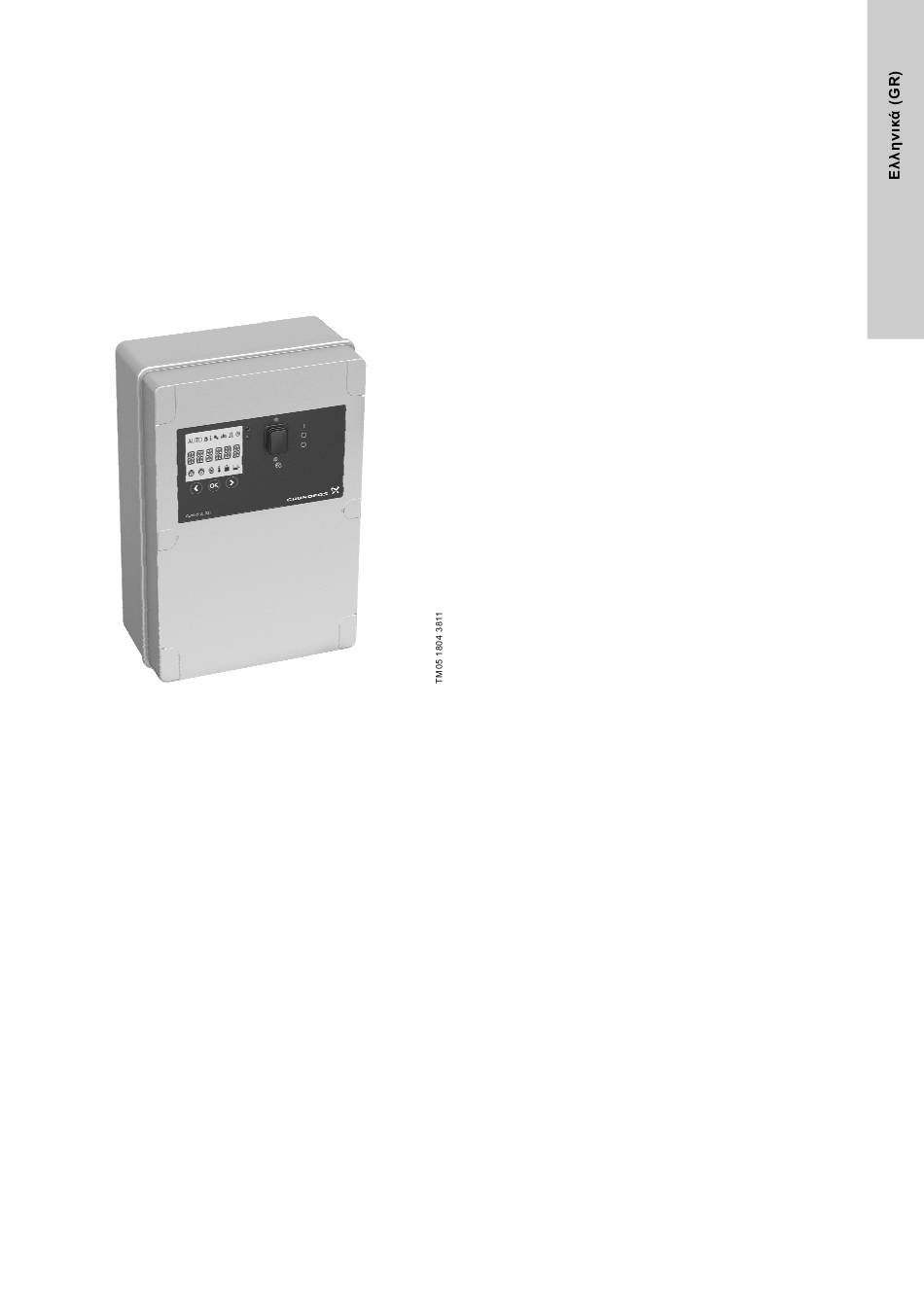

Σχ. 6 Ελεγκτής στάθμης LC 221 για την Multilift M
O ελεγκτής LC 221 διαθέτει τις ακόλουθες λειτουργίες:
• έλεγχος on/off μίας αντλίας ακάθαρτων υδάτων βάσει ενός
συνεχούς σήματος από έναν πιεζοαντιστατικό αισθητήρα
στάθμης
• προστασία κινητήρα μέσω του ρελέ προστασίας κινητήρα
ή/και μέτρηση ρεύματος καθώς και σύνδεση θερμικών
διακοπτών
• προστασία κινητήρα μέσω περιορισμού χρόνου λειτουργίας με
μεταγενέστερη λειτουργία έκτακτης ανάγκης. Ο κανονικός
χρόνος λειτουργίας είναι μέχρι 20 δευτερόλεπτα και ο χρόνος
λειτουργίας περιορίζεται στα τρία λεπτά (βλέπε κεφάλαιο
6.4 Περιγραφή ενδείξεων βλάβης, κωδικός σφάλματος F011).
• αυτόματες δοκιμές λειτουργίας (2 δευτερόλεπτα) κατά τη
διάρκεια μεγάλων περιόδων αδράνειας (24 ώρες μετά την
τελευταία λειτουργία)
• καθυστέρηση εκκίνησης μέχρι και 45 δευτερόλεπτα μετά την
αποκατάσταση διακοπής ρεύματος δικτύου (ώστε να
κατανεμηθεί ομαλά το φορτίο του δικτύου όταν περισσότερες
της μίας συσκευές εκκινούνται την ίδια στιγμή)
• ρύθμιση χρόνων καθυστέρησης:
– καθυστέρηση διακοπής (χρόνος από τη στιγμή που
επιτυγχάνεται η στάθμη διακοπής μέχρι τη στιγμή που
σταματά η αντλία) - η οποία μειώνει το υδραυλικό πλήγμα σε
περίπτωση που οι σωλήνες έχουν μεγάλο μήκος
– καθυστέρηση εκκίνησης (χρόνος από τη στιγμή που
επιτυγχάνεται η στάθμη εκκίνησης μέχρι τη στιγμή που
ξεκινά η αντλία)
– καθυστέρηση συναγερμού (χρόνος από τη στιγμή που
παρουσιάζεται κάποια βλάβη μέχρι τη στιγμή που
υποδεικνύεται κάποιος συναγερμός). Αυτό εμποδίζει τον
άμεσο συναγερμό υψηλής στάθμης σε περίπτωση
προσωρινής μεγάλης εισροής στο δοχείο.
• αυτόματη μέτρηση ρεύματος για ενδείξεις συναγερμού
• ρύθμιση των τιμών ρεύματος:
– υπερένταση ρεύματος (προκαθορισμένη)
– ονομαστικό ρεύμα (προκαθορισμένο)
– ρεύμα ξηρής λειτουργίας (προκαθορισμένο)
• ένδειξη λειτουργίας των παρακάτω:
– πρόγραμμα λειτουργίας (αυτόματο, χειροκίνητο)
– ώρες λειτουργίας
– παλμοί (αριθμός εκκινήσεων)
– υψηλότερη μέτρηση ρεύματος κινητήρα.
• ένδειξη συναγερμού σχετικά με:
– την κατάσταση της αντλίας (λειτουργία, βλάβη)
– τη βλάβη ακολουθίας φάσεων και έλλειψης φάσης
– τη βλάβη θερμικού διακόπτη
– συναγερμός υψηλής στάθμης (καθυστέρηση 5
δευτερολέπτων)
– της ώρας για σέρβις/συντήρηση (επιλέγεται ανάλογα).
• επιλογή αυτόματης επανάταξης συναγερμού
• ημερολόγιο βλαβών μέχρι 20 συναγερμούς
• επιλογή μεταξύ διαφορετικών σταθμών εκκίνησης
• επιλογή του χρονικού διαστήματος συντήρησης
(0, 3, 6 ή 12 μήνες).
Στον τυποποιημένο εξοπλισμό, ο LC 221 έχει τέσσερις εξόδους
ελεύθερων επαφών για:
– αντλία σε λειτουργία
– βλάβη αντλίας
– συναγερμό υψηλής στάθμης νερού
– βλάβη γενικά.
Επιπλέον, ο LC 221 διαθέτει έξι εισόδους για τις εξής λειτουργίες:
– σύνδεση ενός αναλογικού αισθητήρα (4-20 mA ή 0-5 V)
– σύνδεση με μέχρι και τέσσερις διακόπτες στάθμης ή
πιεζοστάτες αντί αναλογικού αισθητήρα. Ένας επιπλέον
πλωτηροδιακόπτης μπορεί να συνδεθεί στην είσοδο
συναγερμού ως εφεδρικός για τον αναλογικό αισθητήρα.
– σύνδεση ενός ξεχωριστού διακόπτη στάθμης που θα
χρησιμοποιείται για ανίχνευση πλημμύρας εκτός της
Multilift M. Οι μονάδες ανύψωσης συχνά τοποθετούνται σε
ένα φρεάτιο στο εσωτερικό του υπογείου - στο χαμηλότερο
σημείο του κτηρίου. Σε περίπτωση π.χ. που εισρέουν
υπόγεια ύδατα ή σπάσει κάποιος σωλήνας νερού, θα
υποδειχθεί κάποιος συναγερμός από τον ελεγκτή.
– σύνδεση ενός πιεζοαντιστατικού αισθητήρα πίεσης PCB
(προσυναρμολογημένου)
– σύνδεση μία εξωτερικής επανάταξης συναγερμού
– σύνδεση του θερμικού διακόπτη του κινητήρα.
Για αναβαθμίσεις και περαιτέρω ρυθμίσεις, μπορεί να συνδεθεί
ένα PC-Tool. Βλέπε Οδηγίες σέρβις.
Σε περίπτωση που η κανονική παροχή ρεύματος παρουσιάσει
κάποιο πρόβλημα, μπορεί να εγκατασταθεί μία μπαταρία
(πρόσθετος εξοπλισμός), η οποία ενεργοποιεί έναν ακουστικό
συναγερμό (βομβητής). Ο βομβητής είναι ενεργός όσο συνεχίζει
να υφίσταται η βλάβη. ∆εν μπορεί να επαναταχθεί.
Σε περίπτωση τμηματικής βλάβης παροχής, η κοινή έξοδος
συναγερμού, η οποία είναι μία ελεύθερη μεταγωγική επαφή
μπορεί να χρησιμοποιηθεί για να προωθήσει το σήμα
συναγερμού σε μία αίθουσα ελέγχου μέσω μίας εξωτερικής πηγής
ισχύος.
