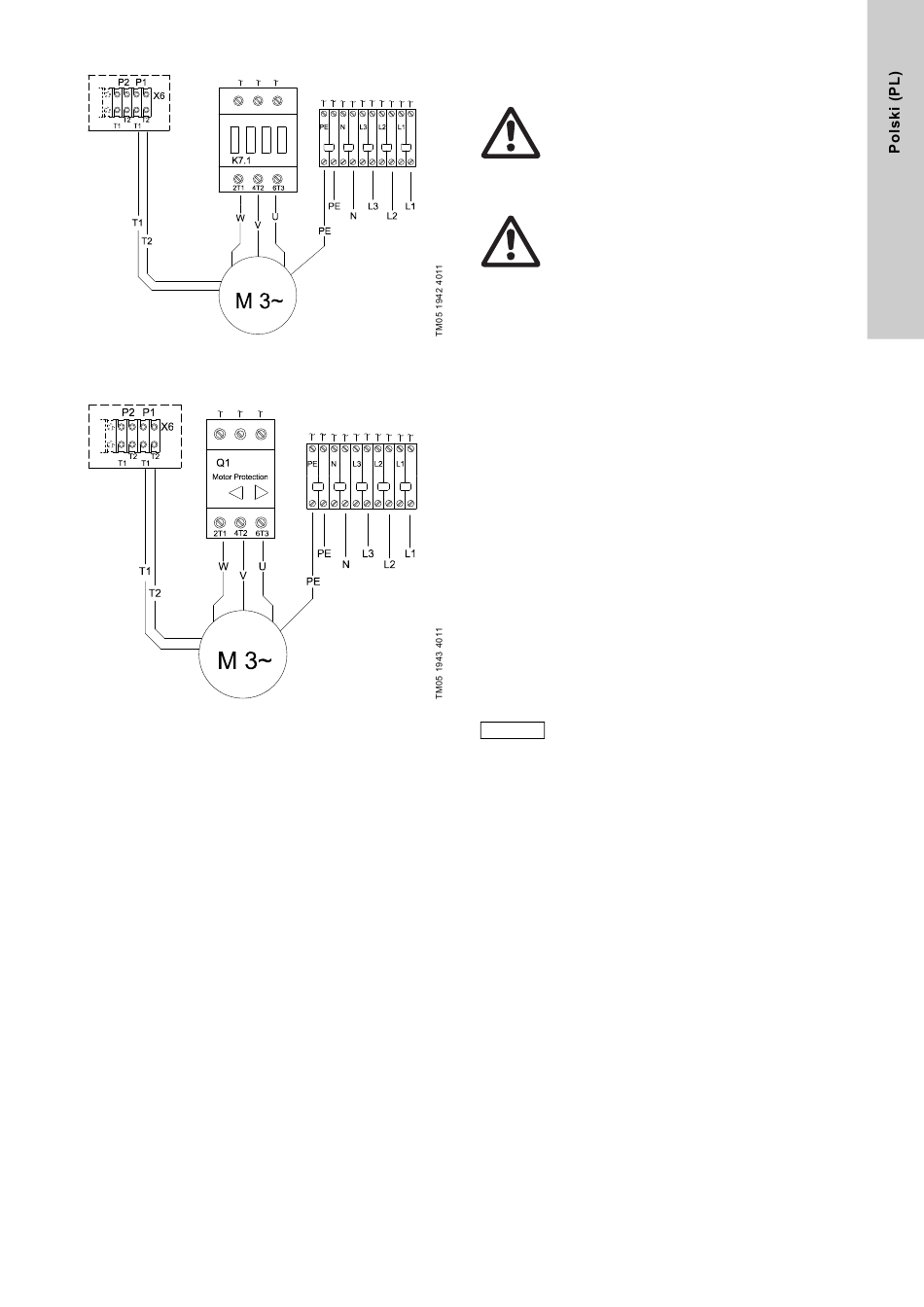

Rys. 27 Schemat połączeń, 3 faz., Multilift MD/MLD.22.3.4 ze
stycznikami
Rys. 28 Schemat połączeń, 3 faz., Multilift M.22.3.4, M.24.3.2,
M.32.3.2 i M.38.3.2 z wyłącznikiem ochronnym silnika
9. Uruchomienie
Ostrzeżenie
Przed wszelkimi pracami przy pompach stosowanych
do cieczy, które mogą być niebezpieczne dla
zdrowia, należy dokładne oczyścić i przewietrzyć
pompę, studzienkę, itd. zgodnie z miejscowymi
przepisami.
Ostrzeżenie
Przed wykonywaniem wszelkich połączeń
w sterowniku LC 221 lub czynności przy pompach,
w studzience, itd., należy upewnić się, że zasilanie
elektryczne zostało wyłączone i nie zostanie
przypadkowo włączone.
Przed uruchomieniem należy wykonać połączenia i nastawienia
zgodnie z rozdziałami
8.3 Podłączenie elektryczne
i
8.4 Nastawianie sterownika LC
Uruchomienie musi być przeprowadzone przez autoryzowany
personel.
Należy postępować w następujący sposób:
1. Sprawdź wszystkie połączenia.
2. Przyłącz wtyk przewodu zasilającego do źródła zasilania
i przeprowadź uruchomienie sterownika.
Uwaga: Ładowanie programu sterownika (boot) trwa 15 s.
Przy pierwszym przyłączeniu napięcia zasilania można
wybrać jedną z trzech wartości poziomu załączania (180, 250
lub 315 mm na poziomem posadzki) odpowiednio do
wysokości wlotu do zbiornika. Ponadto należy potwierdzić
nastawione fabrycznie wartości prądu nadmiarowego i prądu
znamionowego silnika. Patrz rozdział
sterownika LC
221. Sterownik jest teraz gotowy do pracy
automatycznej (przełącznik trybów pracy w położeniu AUTO).
3. Otwórz zawory odcinające w przewodach doprowadzających
i przewodzie odprowadzającym.
4. Uruchom dopływ z urządzenia sanitarnego przyłączonego do
Mulitlift M i obserwuj ciecz podnoszącą się w zbiorniku do
poziomu załączenia. Sprawdź załączanie i wyłączanie pomp
co najmniej dwukrotnie.
W przypadku odłączenia przewodu pompy od
sterownika, np. w celu przeprowadzenia przewodu
RADA
przez wolny dławik kablowy, sprawdź kierunek
obrotów pompy. Patrz rozdział
221.
8.4 Nastawianie
10.2
Silnik.
