8.3 Elektrik bağlantısı
Uyarı
LC 221, söz konusu uygulama için yürürlükteki kural
ve standartlara uygun olarak bağlanmalıdır.
Uyarı
Paneli açmadan önce, gücü kapatın.
Çalışma voltajı ve frekans, kontrolörün etiketi üzerinde
bulunmaktadır. Kontrolörün kullanılacağı güç kaynağı için uygun
olduğundan emin olun.
Tüm kablolar/teller, kablo girişleri ve contalarıyla takılmalıdır
(IP56).
Kontrolör 1,5 m kablo, tek faz için bir Schuko fiş ve üç fazlı
pompalar için bir CEE fişle birlikte sağlandığından dolayı güç
beslemesi prizi panele yakın bir yere yerleştirilmelidir.
Maksimum yedek sigorta kontrolörün bilgi etiketi üzerinde
belirtilmiştir.
Yerel yönetmeliklere göre gerekmesi durumunda harici bir şebeke
şalteri takın.
8.4 LC 221 ayarı
Sadece toplama tankının giriş seviyesine uygun başlatma
seviyesinin ayarlanması gerekmektedir. Tüm diğer değerler ön
ayarlıdır ancak gerekmesi halinde ayarlanabilir.
ve düğmelerini kullanarak giriş borusunun yüksekliğini
zemin seviyesinden 180, 250 veya 315 mm yukarı ayarlayın ve
istenen değeri kaydetmek için
yüksekliği iki değerin arasındaysa, örneğin yerden 220 mm
yükseklikteyse, en yakın alt değeri (180 mm) seçin.
Artık kontrolör otomatik moda hazırdır.
Gerekirse aşağıdaki değerler değiştirilebilir:
Başlatma seviyesi
Başlatma seviyesi, giriş borusunun yerden yüksekliğine (180, 250
ve 315 mm) göre ayarlanmalıdır. Durdurma ve alarm seviyeleri ön
ayarlıdır.
Nominal akım
Motorun nominal akımına göre fabrikadan ön ayarlı değer.
Pompa blokajına karşı koruma, aşırı akım için bir ön ayar
değeridir.
Durdurma gecikmesi
Duruş gecikmesi efektif hacmi arttırır ve tankta kalan su miktarını
azaltır. Su çekicini de önler. Çek valf daha yumuşak kapanır.
Ön ayar değeri 0'dır.
Başlangıç gecikmesi
Normalde atık su transfer istasyonları için, yüzen ev veya duba
üzerinde kullanım hariç olmak üzere ayarlama yapılması
gerekmemektedir. Ön ayar değeri 0'dır.
Alarm gecikmesi
Yüksek geçici içeri akış, kısa süreli yüksek alarm düzeyine neden
olabilir. Bir yüzme havuzunun geri yıkama filtresi Multilift M'ye
bağlandığında bu durum oluşabilir. Ön ayar değeri 5 saniyedir.
Bakım aralığı
Bakım/servis aralığı 0, 3, 6 veya 12 aya ayarlanabilir ve
SERVICE (SERVİS) ekranında belirtilir (sesli sinyal yoktur).
Alarmı sıfırlama
Arıza kaybolduğunda kontrolörün bazı alarmları otomatik olarak
sıfırlamasını sağlamak mümkündür; ancak çoğu alarmın manuel
olarak sıfırlanması gerekir. Bkz. bölüm
açıklaması. Ön ayar değeri AUTO (OTOMATİK)'tir.
Fabrika ayarlarına sıfırlama
Kontrolör yeniden başlatılır ve başlangıç ayarlarının yeniden
ayarlanması gerekir. Bkz. bölüm
düğmesine basın. Giriş borusu
6.4 Arıza gösterimlerinin
6.2 Ayarlar menüsü.
8.4.1 Harici alarm
Atık su transfer istasyonları genellikle binaların bodrumundaki
pit'lere monte edilir. Bu, binadaki en derin noktadır ve kaçakların,
boru patlamalarının veya yer altı sularının neden olduğu su
taşkınlarını tespit etmek için atık su transfer istasyonu dışıne ek
bir alarm seviyesi şalteri yerleştirilmelidir.
Harici alarm, 13, 14 klemenslerindeki seviye şalterine
(230 V / 2 A) bağlanabilir.
8.5 Kablo şemaları

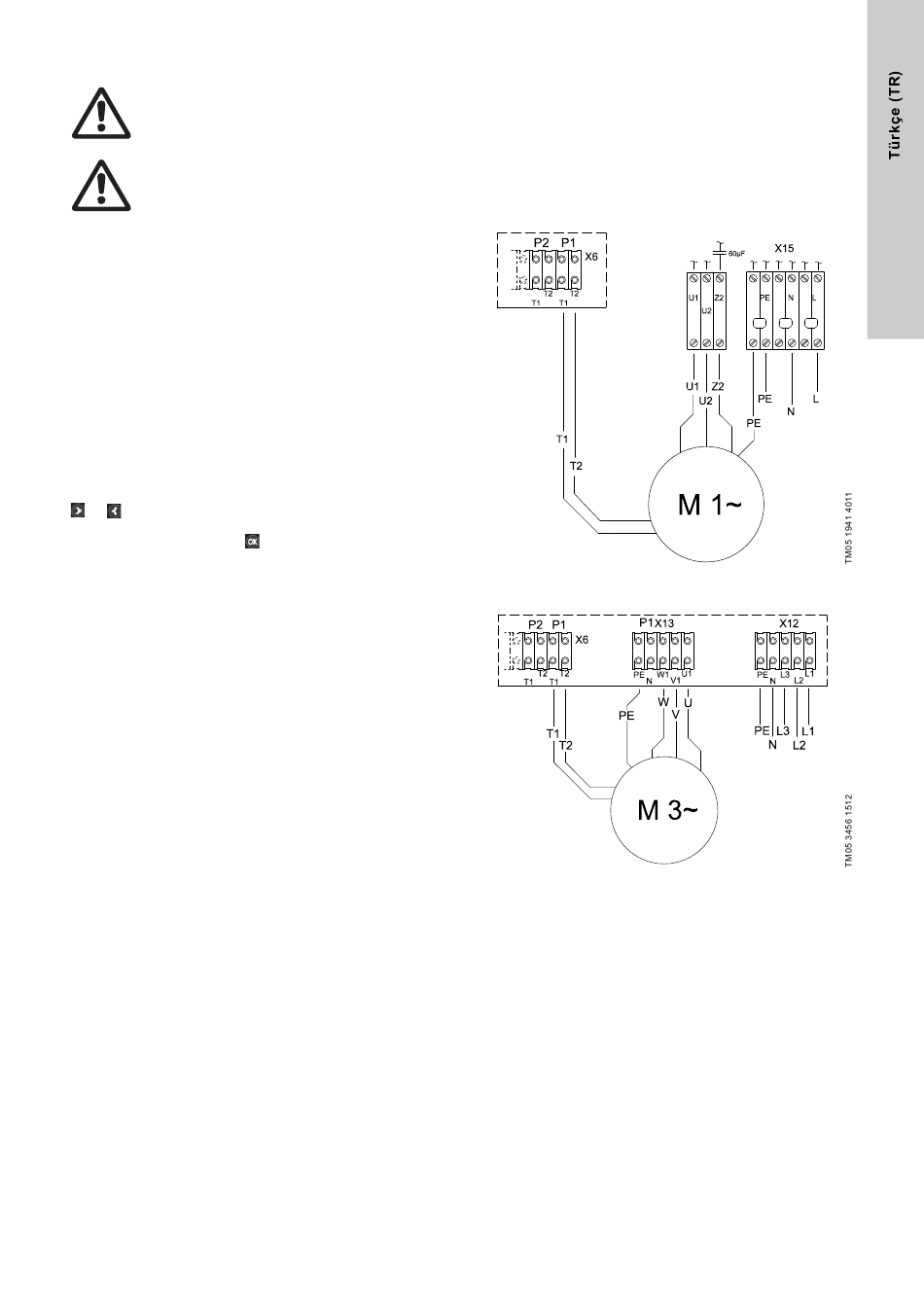

Şekil 25 Kablo şeması, tek faz, Multilift M.12.1.4 ve M.15.1.4
Şekil 26 Kablo şeması, üç fazlı Multilift M.12.3.4 ve M.15.3.4
