5.2.3 Raspored intervala LC 221

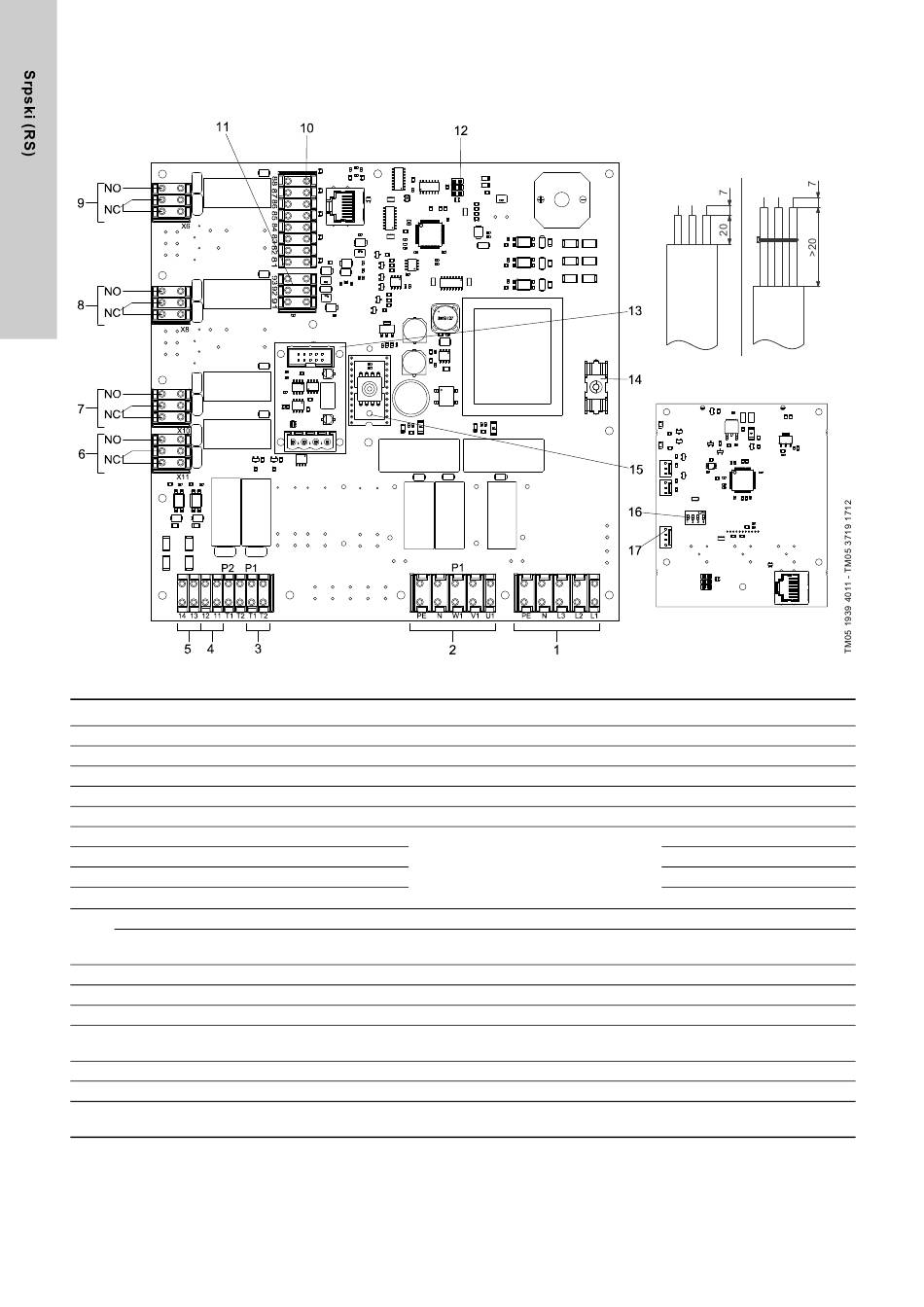

Na slici 10 je prikazan raspored intervala za LC 221.
Slika 10 Unutrašnji plan LC 221 (trofazni PCB kao primer)
Poz. Opis
1 Terminali za snabdevanje strujom
2 Terminali za priključivanje pumpe 1
3 Terminali za termalni prekidač, pumpa 1
4 Terminali za spoljno resetovanje
5 Terminali za spoljni alarm (izvan posude)
6 Terminali za uobičajen kvar
7 Terminali za alarm visokog nivoa vode
8 Terminali za kvar, pumpa 1
9 Terminali za rad, pumpa 1
Terminali za prekidače nivoa (opciono)
10
Terminali za dodatni alarm visokog pritiska vode
(unutar rezervoara)
11 Terminali za analogni senzor
12 Servisni priključak na PC Tool
13 Priključak za GENIbus interfejs modul
14 Osigurač upravljačke struje
15 Pezorezistivni modul senzora pritiska
16 DIP prekidači
17 Priključak za bateriju, 9 V
486
Napomena: Priključak kabla za poz. 6-11:
Koristite spojnicu kabla ako viri više od 20 mm
od zaštite kabla.
Komentari
230 V
230 V
Preklopni kontakt bez napona NO/NC sa
maks. 250 V / 2 A.
Pažnja: Povežite tri terminala koji će
mrežu snabdeti sa potencijalnim ili niskim
naponom, ali ih nemojte mešati.
Digitalno
Digitalno
0-5 V ili 4-20 mA
Ne koriste se.
Topljivi osigurač:
100 mAT / 20 mm x ∅5
0-5 V
Ne koriste se.
Isključivo nepunjive baterije.
Kontroler nije opremljen punjačem.
Oznaka terminala
PE, N, L3, L2, L1
PE, N, W1, V1, U1
T1, T2
11, 12
13, 14
X11
X10
X8
X6
81-88
81, 82
91 (GND), 92 (Signal), 93 (12 V)
-
-
-
-
-
-
