5.1.3 Торцеве ущільнення валу
Насос має три ущільнення вала, камери для масла між ними
заповнюються на весь термін експлуатації насоса і, отже, не
вимагає технічного обслуговування. Для заміни в разі
необхідності обслуговування, див. інструкції з
обслуговування.
5.1.4 Кабель двигуна
Кабель двигуна кріпиться до дивуна через кабельний вхід.
Клас захисту IP68. Довжина кабелю 4 чи 10 м.
Заводська табличка, двигун
1 DK - 8850 Bjerringbro, Denmark
Prod.-Nr. 98189706 - A
2
P.c. 1217
f 50 Hz
3
Phases 3
4
U 400
V
5
5.3 A
I
1/1
6
2.8
P kW
1
7
P 2.2
2
8

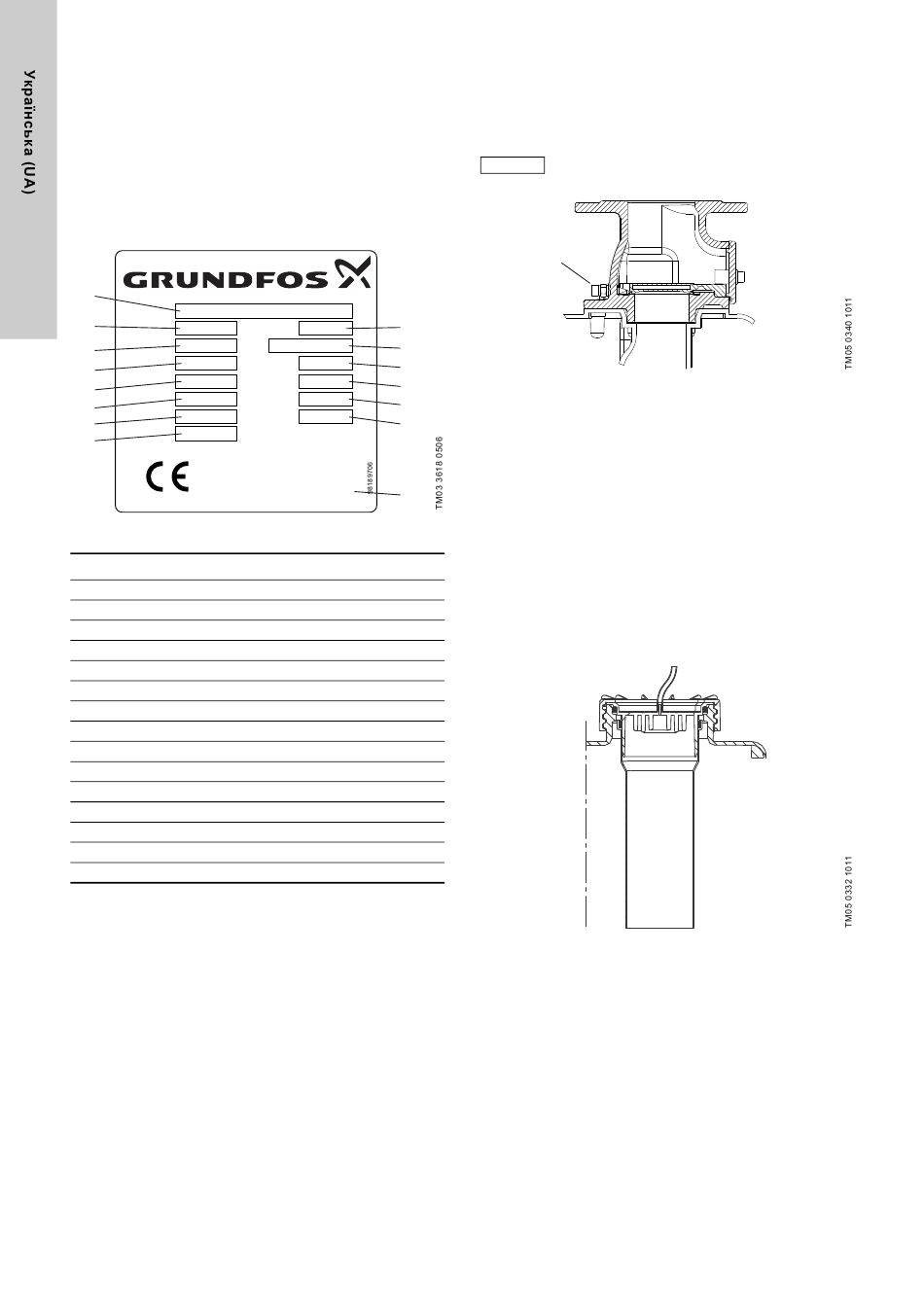

Рис. 3 Заводська табличка, двигун
Поз. Опис
1 Номер та модель виробу
2 Код виробництва (рік та тиждень)
3 Частота
4 Кількість фаз
5 Номінальна напруга
6 Номінальний струм
7 Споживана потужність
8 Потужність на валу
9 Серійний номер
10 Режим роботи
11 Коефіцієнт потужності
12 Номінальна частота обертання
13 Клас ізоляції
14 Вага
15 Країна-виробник
608
Serial no. 001 9
S3-40%-1min
10
0.77
11
-1
n 1405 min
12
F
13
G 24 kg
14
IP68
Made in Germany
15
5.1.5 Зворотний клапан
DN 80 безповоротний клапан включає зливний гвинт, щоб
підняти внутрішній клапан для осушування випускної труби у
разі обслуговування. Клапан розроблений і протестований
відповідно до EN12050-4. Дивіться мал. 4.
Послабте трохи контргайку перед тим, як
Вказівка
повернути зливний гвинт.
Зливний гвинт
Рис. 4 Зворотний клапан
5.1.6 Датчик рівня
П'єзорезистивний датчик тиску, розміщений в контролері,
підключено через шланг до труби в ємності. Накидна гайка,
де підключено шланг, включає в себе штуцер для труби DN
100. Ця труба, напірна труба, спускається вниз в ємність.
Підвищення рівня рідини стискає повітря усередині напірної
труби і шлангу, і п'єзорезистивний датчик перетворює зміну
тиску в аналоговий сигнал. Блок управління використовує
аналоговий сигнал для запуску і зупинки насоса та
відображає попередження про високий рівень води. Напірна
труба фіксується захисним ковпаком і може бути вилучена
для обслуговування, сервісу і очищення внутрішньої поверхні
трубки. Ущільнююче кільце забезпечує герметичність.
Шланг поставляється довжиною від 4 до 10 метрів.
Шланг повинен бути підключений до контролера.
Рис. 5 Накидна гайка зі шлангом та труба DN 100
