5. Descrizione prodotto

Le stazioni di sollevamento Multilift M sono descritte nelle
seguenti sezioni:
• sezione 5.1 Stazione di sollevamento
di sollevamento, il serbatoio di raccolta, la pompa, la valvola di
non ritorno e il sensore di livello.
• sezione 5.2 Pannello LC 221
trollo e il relativo funzionamento.
Nella sezione 7. Installazione della stazione di sollevamento
nelle sezioni successive, i componenti sopra elencati sono
descritti come una singola unità.
5.1 Stazione di sollevamento
Le stazioni di sollevamento Multilift M di Grundfos sono dotate di
pompe sommerse monofase o trifase collegate al regolatore
LC 221 e inclusive di un sensore di livello.
Designazione modello, stazione di sollevamento
Esempio
Stazione di sollevamento Multilift
Potenza in uscita, P / 100 [W]
2
1 = motore monofase
3 = motore trifase
2 = motore a 2 poli
4 = motore a 4 poli
Targhetta di identificazione, stazione di sollevamento
1
DK - 8850 Bjerringbro, Denmark
2
Typ
Prod.-Nr.
3
P. c.
4
f Hz
5
Phases
6
U V
7
A
I
1/1
8
P kW
1
19
0197 98127055
20
9

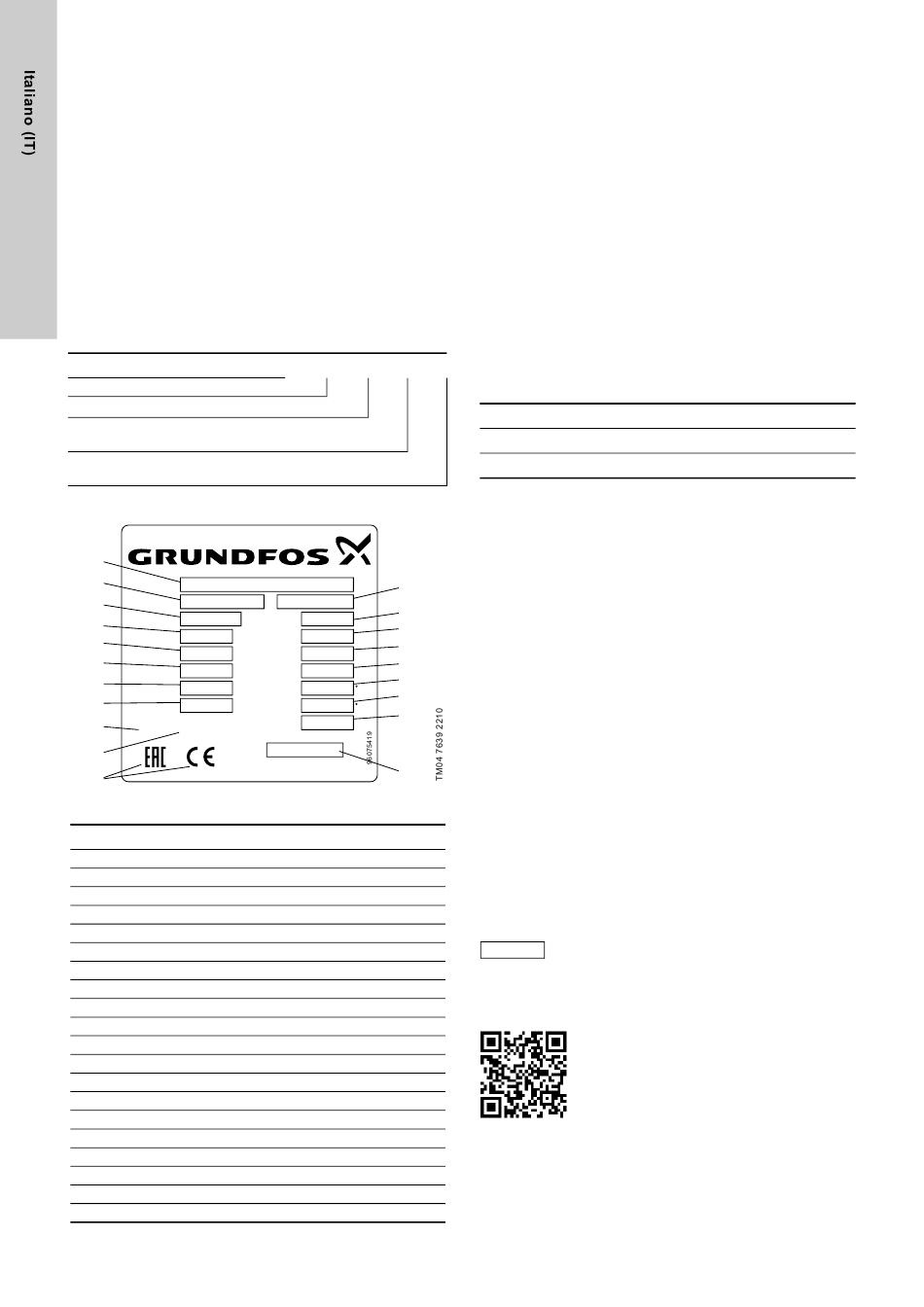

Fig. 2 Targhetta di identificazione, stazione di sollevamento
Pos. Descrizione
1 Modello
2 Codice prodotto
3 Codice di produzione, anno e settimana
4 Frequenza [Hz]
5 Numero fasi + tensione [V]
6 Tensione [V]
7 Corrente a pieno carico [A]
8 Potenza assorbita dal motore P1 [kW]
9 Simboli EAC e CE
10 Tipo di esercizio
11 Numero di serie
3
12 Max. portata [m /h]
13 Min. prevalenza [m]
14 Max. prevalenza [m]
15 Max temperatura del liquido [°C]
16 Max. temp. ambiente [°C]
17 Peso [kg]
18 Codice di identificazione dello standard europeo
19 Organismo di notifica
20 Numero di riferimento per la dichiarazione delle prestazioni
306
che descrive la stazione
che descrive il pannello di con-
e
M .22 .3 .4
10
11
Serial no.
12
3
m /h
Q
max
13
m
H
min
14
m
H
max
15
T Med C
max
16
Amb
T C
max
17
G kg
Made in Germany
18
5.1.1 Serbatoio di raccolta
Il serbatoio di raccolta è stagno ai gas, odori e pressione, è rea-
lizzato in polietilene (PE) resistente alle acque reflue e dispone di
tutte le bocche per le tubazioni di aspirazione di mandata, di
spurgo e per una pompa manuale a membrana, disponibile come
accessorio.
Il serbatoio di raccolta presenta nella parte posteriore un disco di
ingresso eccentrico e rotabile che consente di regolare l'altezza
tra 180 e 315 mm dal pavimento. Le altezze più diffuse sono indi-
cate accanto all'ingresso. Vedi sezione
lazione della stazione di sollevamento. Inoltre, il serbatoio di rac-
colta offre tre ingressi orizzontali sui lati (2 x DN 100 e 1 x DN 50)
e due verticali posizionati nella parte superiore
(1 x DN 150 e 1 x DN 50). Il centro degli ingressi orizzontali si
trova a 180 mm e 250 mm di altezza dal pavimento.
Ingressi laterali e posteriori posizionati a 180 e 250 mm dal pavi-
mento per il collegamento diretto di WC a pavimento o sospesi,
conformemente alle norme EN 33 e EN 37. Ulteriori sanitari pos-
sono essere collegati agli altri ingressi.
Il volume del serbatoio e il volume effettivo (volume tra avvio e
arresto) del serbatoio di raccolta appaiono nella tabella seguente:
Livello afflusso [mm]
Volume totale serbatoio [l]
Volume effettivo serbatoio [l]
La regolazione del relativo livello di afflusso deve essere eseguita
durante la fase di avviamento tramite il menu di impostazione.
Vedi sezione 6.2 Menu impostazioni.
La prima operazione che segue il collegamento dell'alimenta-
zione elettrica è l'avviamento, con impostazione di livello.
Allo scopo di minimizzare la sedimentazione, il fondo del serba-
toio è in pendenza, con la pompa ubicata nella parte più bassa.
5.1.2 Pompa
La girante della pompa è del tipo a flusso libero vortex per assicu-
rare prestazioni pressoché invariate per l'intera durata della
pompa. La cassa statore è realizzata in ghisa. La pompa dispone
di una tenuta meccanica.
Vedi ulteriori dati tecnici nella sezione
che.
I motori monofase sono protetti da un interruttore termico che si
trova negli avvolgimenti e sono azionati tramite un condensatore
situato all'interno dell'armadio di controllo.
I motori trifase sono protetti da un interruttore termico situato
negli avvolgimenti e da un motoprotettore supplementare posizio-
nato nell'armadio di controllo di Multilift M22, M24, M32 e M38
per fermare il motore in caso di sovraccarico.
Se nelle pompe trifase la sequenza fasi è errata, il pannello indi-
cherà un guasto, impedendo alla pompa di avviarsi. Per correg-
gere la sequenza fase, vedi fig. 14. Per il senso di rotazione, vedi
sezione 10.2 Motore.
Se il motore è sovraccaricato, si fermerà automatica-
mente.
Nota
Una volta tornato a normale temperatura di funziona-
mento, esso ripartirà automaticamente.
Le curve di prestazione sono disponibili nella scheda tecnica, che
può essere scaricata tramite il codice QR o il link di seguito:
http://net.grundfos.com/qr/i/98288126
5.1.3 Tenuta meccanica
La pompa presenta tre tenute meccaniche, le camere dell'olio
intervallate sono riempite a vita e non richiedono quindi alcuna
manutenzione. In caso di assistenza, per la sostituzione consul-
tare le apposite istruzioni.
7.3 Procedura per l'instal-
180 250 315
92
34 49 62
12. Caratteristiche tecni-
