Ligação Eléctrica - Grundfos Multilift M Montage- Und Betriebsanleitung

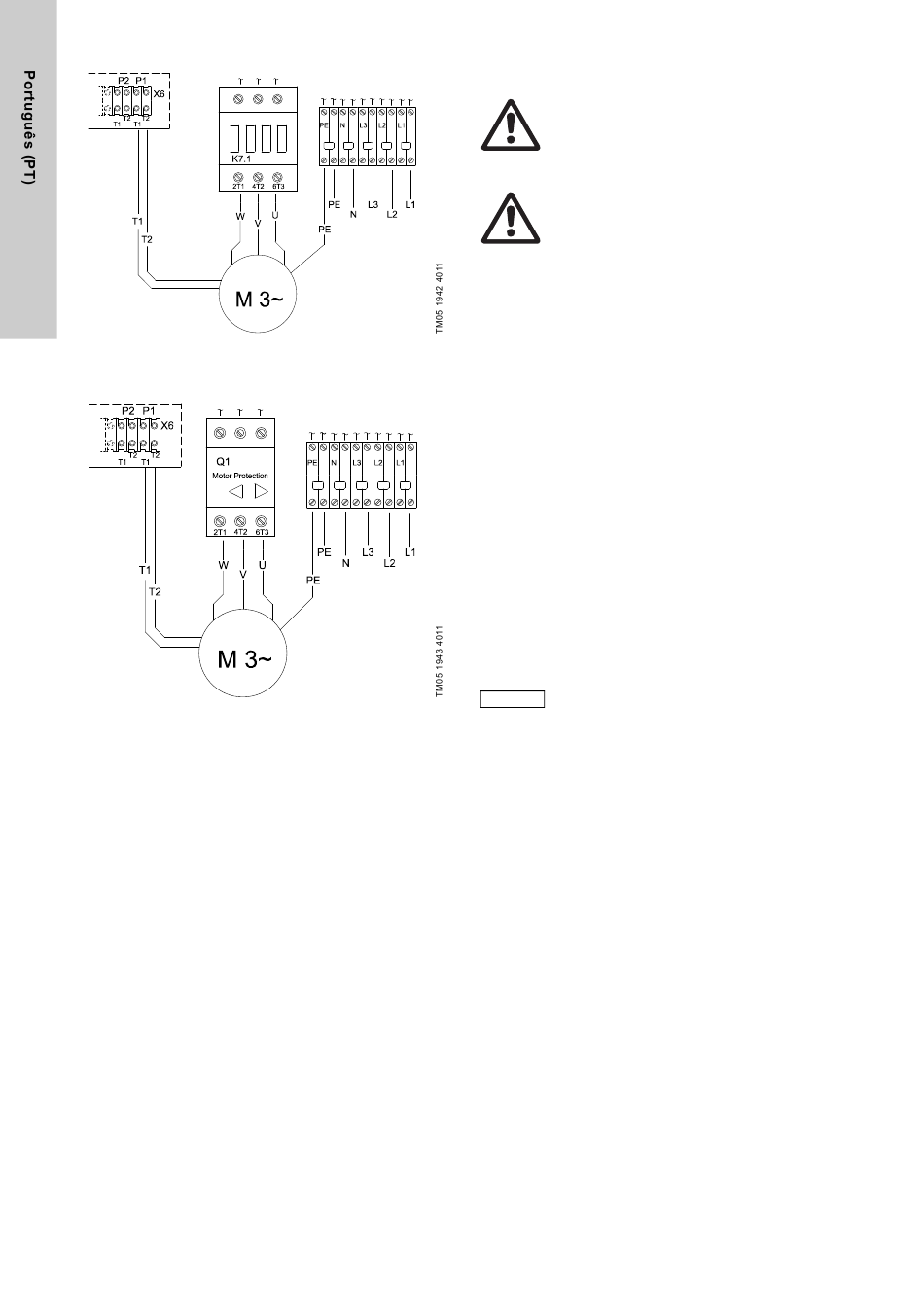

Fig. 27 Esquema de ligação, trifásico, Multilift M.22.3.4, com
contactores
Fig. 28 Esquema de ligação, trifásico, Multilift M.22.3.4,
M.24.3.2., M.32.3.2 e M.38.3.2, com sistema de pro-
tecção do motor
448
9. Arranque
Aviso
Antes de iniciar qualquer operação em bombas utili-
zadas para bombear líquidos que podem ser prejudi-
ciais à saúde, limpe e purgue as bombas, poços,
etc., de acordo com as regulamentações locais.
Aviso
Antes de efectuar quaisquer ligações no LC 221 ou
operações na bomba, poço, etc., certifique-se de
que a alimentação está desligada e de que não pode
ser ligada inadvertidamente.
Antes do arranque, a ligação e as configurações têm de ser exe-
cutadas de acordo com as secções
8.4 Configuração do LC 221.
O arranque tem de ser efectuado por técnicos autorizados.
Proceda do seguinte modo:
1. Verifique todas as ligações.
2. Ligue a tomada à alimentação eléctrica e siga a sequência de
arranque do controlador.
Nota: São necessários 15 segundos para reiniciar o controla-
dor. Quando a alimentação eléctrica for ligada pela primeira
vez, é possível seleccionar três valores para o nível de arran-
que (180, 250 ou 315 mm acima do nível do chão), segundo a
altura de entrada para o depósito de recolha. Adicionalmente,
devem ser confirmadas a sobrecarga de corrente e a corrente
nominal do motor predefinidas. Consulte a secção
8.4 Configuração do LC 221. O controlador está agora prepa-
rado para o modo automático (o interruptor de selecção está
na pos. AUTO).
3. Abra as válvulas de seccionamento nas tubagens de des-
carga e entrada.
4. Active uma instalação sanitária ligada ao caudal de entrada
da Multilift M e monitorize o aumento do nível do líquido no
depósito até ao nível de arranque. Verifique os arranques e
paragens pelo menos duas vezes.
Se o cabo da bomba tiver sido desligado do controla-
dor, por exemplo, para passar o cabo através de
Nota
uma conduta de cabo vazia, verifique o sentido de
rotação da bomba. Consulte a secção
8.3 Ligação eléctrica e
10.2 Motor.
