6. Pripojte výtlačné potrubie.
Inštalujte uzatvárací ventil medzi spätný ventil a dodanú
pružnú pripojovaciu hadicu, DN 100 (vnútorný priemer
110 mm). Pružné spojenie môže byť zaistené, pokiaľ zostane
medzi koncom prívodného, výtlačného potrubia a vstupmi
čerpacej stanice vzdialenosť cca. 3 cm.

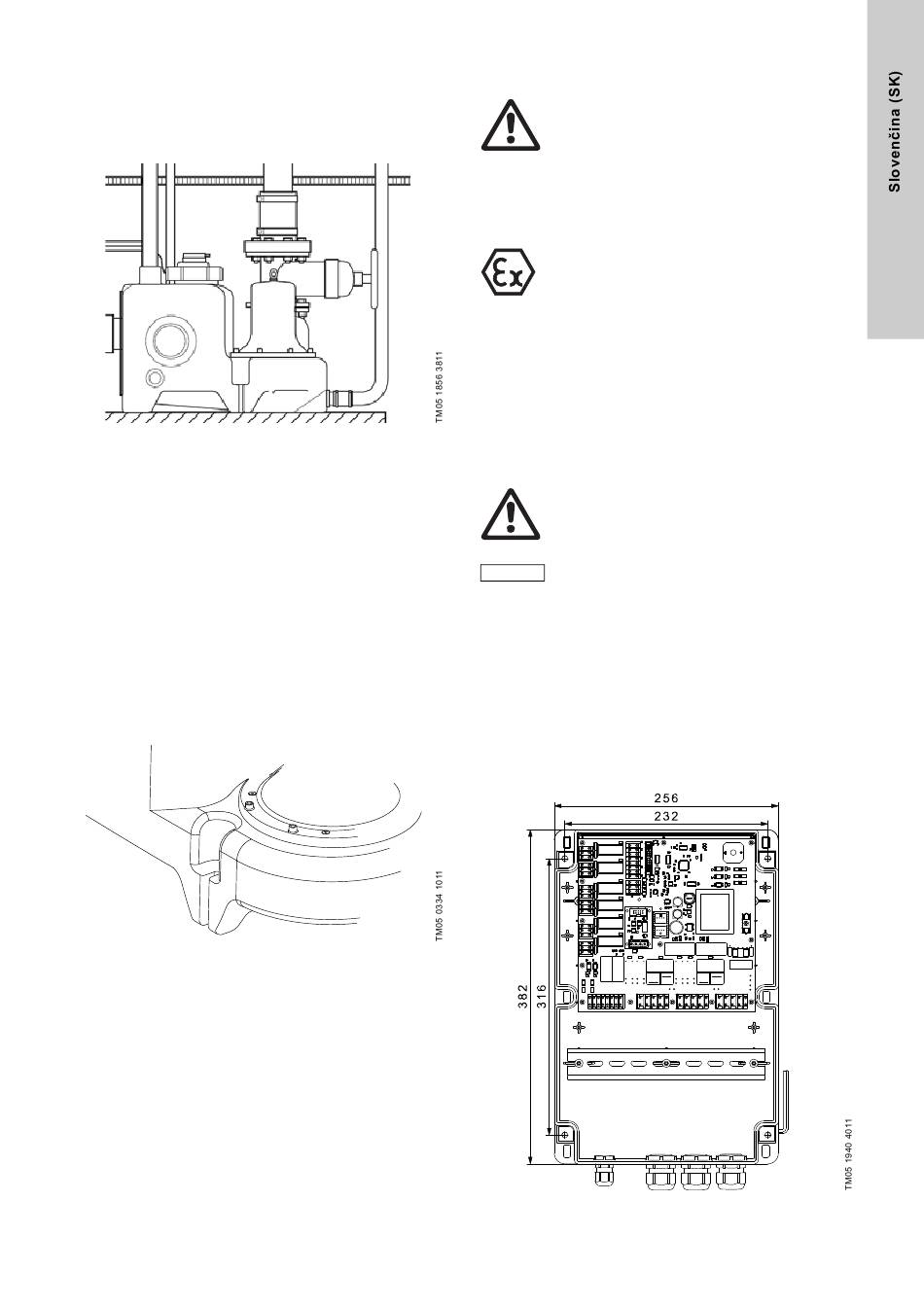

Obr. 22 Uzatváracia armatúra nad spätným ventilom
7. Pripojte výtlačné potrubie.
Prípojka pre vetranie DN 70 na hornej časti nádrže je
otvorená. Pripojte vetracie potrubie k odbočke pripojenia
pomocou pripojovacieho kusu. Vetracie potrubie musí byť
vyvedené nad strechu do voľného priestoru v súlade
s miestnymi predpismi. Skontrolujte, či sú použité
odvzdušňovacie ventily (príslušenstvo) v súlade s miestnymi
predpismi, pokiaľ vetranie nad strechou nie je možné.
Pružné spojenie môže byť zaistené, ak zostáva medzi
koncom odvetrávacieho potrubia a odbočkou pripojenia
vzdialenosť cca. 3 cm.
8. Pripojte membránové čerpadlo (voliteľné).
Pripojte membránové čerpadlo na výtlačnú stranu.
Pre uľahčenie servisu membránového čerpadla odporúčame
montáž na príslušné pripojenie nádrže 1 1/2" uzatváracieho
ventilu.
9. Pripevnite nádrž k podlahe.
Obr. 23 Upevňovací bod pre upevnenie nádrže k podlahe
8. Inštalácia riadiacej jednotky LC 221
Varovanie
Pred vykonaním pripojení na LC 221 alebo prác na
čerpadle, šachte atď., sa uistite, že napájacie
napätie bolo vypnuté a že nemôže byť náhodne
zapnuté.
Inštaláciu smú vykonávať len oprávnení odborníci podľa platných
noriem a miestnych predpisov.
8.1 Umiestnenie
Varovanie
Neinštalujte riadiacu jednotku LC 221 v prostredí
s nebezpečenstvom výbuchu.
Jednotka LC 221 môže byť inštalovaná pri okolitých teplotách od
0 °C až +40 °C.
Trieda krytia: IP56.
Riadiacu jednotku nainštalujte čo najbližšie k čerpacej stanici.
V prípade inštalácie mimo budovu musí byť riadiaca jednotka
LC 221 umiestená pod chráneným prístreškom príp.
v rozvádzači. Nesmie byť jednotka LC221 vystavená priamemu
slnečnému žiareniu.
8.2 Mechanická inštalácia
Varovanie
Pri vŕtaní otvorov dbajte na to, aby ste nepoškodili
káble alebo vodné a plynové potrubie. Dbajte na
bezpečnosť pri práci.
LC 221 sa dá namontovať bez demontáže predného
Dôležité
krytu.
Dodržujte nasledujúci postup:
• Riadiacu jednotku LC 221 inštalujte na rovnú stenu.
• Pri montáži LC 221 dbajte, aby káblové priechodky smerovali
dole (prípadne prídavné káblové priechodky musia byť
upevnené do spodnej dosky skrinky).
• K inštalácii riadiacej jednotky LC 221 použite štyri skrutky,
ktoré pretiahnite montážnymi otvormi v zadnej doske skrinky.
Vyvŕtajte montážne otvory vrtákom 6 mm pomocou vŕtacej
šablóny, dodávanou spolu s jednotkou. Skrutky pretiahnite
montážnymi otvormi a pevne ich zaskrutkujte.
Nasaďte plastové viečka.
Obr. 24 Montáž riadiacej jednotky na stenu
571
